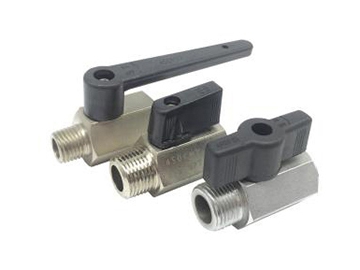

Mini válvula de bola de acero inoxidable, 450psi
Solicite un presupuesto
- Presión de trabajo: 450 PSI
- Rango de temperatura: -4 °F a 250 °F (-20 °C a 120 °C)
- Cuerpo de latón hexagonal cromado
- Bola de latón cromado, vástago de latón, asiento de bola de PTFE y sellado del vástago de viton
- Mango de cuña de plástico de ABS
- Rosca macho en un extremo y el otro exrremo es puerto de drenaje sin rosca
Especificaciones

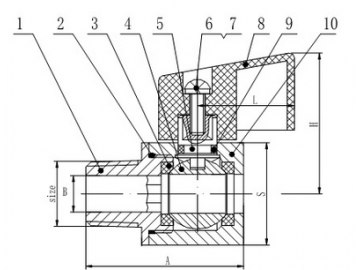

Pulgada/Métrica (mm)
| Tamaño | A | B | S | H | L | |||||
| Pulgada | mm | Pulgada | mm | Pulgada | mm | Pulgada | mm | Pulgada | mm | |
| 1/8" | 1.22 | 30.99 | 0.24 | 6.10 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 1/4" | 1.26 | 32.00 | 0.31 | 7.87 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 3/8" | 1.26 | 32.00 | 0.31 | 7.87 | 0.82 | 20.83 | 1.10 | 27.94 | 0.78 | 19.81 |
| 1/2" | 1.57 | 39.88 | 0.39 | 9.91 | 0.98 | 24.89 | 1.29 | 32.77 | 0.78 | 19.81 |
| Parte # | Nombre de la parte | Material |
| 1 | Tapa de válvula | Latón, cromado |
| 2 | Sello de la tapa | Caucho |
| 3 | Asiento | PTFE |
| 4 | Bola | Latón, cromado |
| 5 | Vástago | Latón, cromado |
| 6 | Tornillo | Acero |
| 7 | Roldana | Acero |
| 8 | Mango o manija | Plástico ABS |
| 9 | Sello del vástago | Viton |
| 10 | Cuerpo | Latón, cromado |
