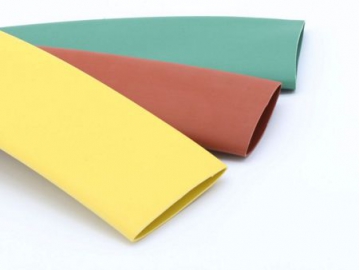

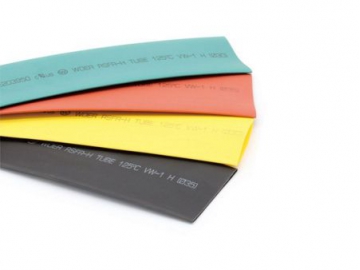

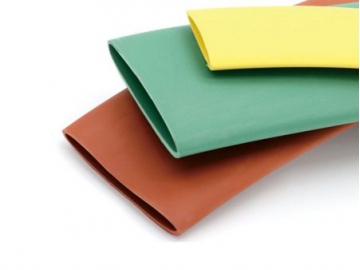

Tubo Termoretráctil, de Pared Simple WMPG

Modelo: WMPG

Tubo aislante termorretráctil para barras colectoras

El tubo de tremocontraible modelo WMPG tienen una pared simple fabricado con poliolefina reticulada. Es adecuado para utilizarse con barras colectoras de cobre o aluminio de los cuadros eléctricos y las subestaciones, ya que proporciona aislamiento y protección contra los cortocircuitos y fugas eléctricas. Ofrecemos tubos termoretráctiles en una amplia gama de colores para así satisfacer los requerimientos de nuestros clientes.

Características

Relación de contracción: 2:1
Fabricado con poliolefina reticulada
Aislamiento y protección de barras colectoras en subestaciones

Cumple con la normativa RoHS
Temperatura de retracción: comienza a 70℃, y se recupera completamente a 125℃
Diponible en colores: amarillo, rojo, verde, azul, negro

Aplicaciones comunes

Aislamiento de barras
Protección contra cortocircuitos y fugas eléctricas causadas por pequeños animales

Reducción de la distancia entre barras
Distinción del color de las barras colectoras

Datos Técnicos

Propiedades	Método de pruebas	Rendimiento estpadr
Resistencia a la tracción (MPa)	GB/T1040	≥8
Alargamiento a la rotura (%)	GB/T1040	≥300
Resistencia a la tracción tras el envejecimiento (MPa)	GB/T1040, GB/T7141	≥6.4 (130℃, 168hr)
Alargamiento a la rotura tras el envejecimiento (%)	GB/T1040, GB/T7141	≥100 (130℃, 168hr)
Dureza (Shore A)	GB 2411	≤90
Resistencia dieléctrica (kV/mm)	IEC 60243	≥25
Resistividad volumétrica (Ω.cm)	IEC 60093	≥1×10
Constante dieléctrica	IEC 60250	≤3.0
Contracción longitudinal	ASTM-D-2671	≤10%
Excentricidad	ASTM-D-2671	≤30%(10kV); ≤50%(35kV)
Absorción de agua (%)	ISO 62	≤0.5
Inflamabilidad (índice de oxígeno)	ISO 4589	≥28

Dimensiones

Tubo termorretráctil de pared simple serie WMPG de 1kV

Código de pedido	Ancho de barras (Cuadrado) (mm)	En su forma inicial (mm)		Después de contracción (mm)		Embalaje estándar (m/rollo)
Código de pedido	Ancho de barras (Cuadrado) (mm)	Diá. interior (Min)	Espesor de pared	Diá. interior (Máx.)	Espesor de pared	Embalaje estándar (m/rollo)
1kV WMPG 30/15	30	31.5±1.0	0.50±0.15	≤15	0.95±0.15	50
1kV WMPG 35/18	35	36.5±1.5	0.50±0.15	≤18	1.00±0.15	50
1kV WMPG 40/20	40	41.5±1.5	0.55±0.15	≤20	1.00±0.15	50
1kV WMPG 45/23	45	46.5±1.5	0.55±0.15	≤23	1.00±0.15	25
1kV WMPG 50/25	50	51.0±2.0	0.55±0.15	≤25	1.00±0.15	25
1kV WMPG 60/30	60	60.0±3.0	0.60±0.20	≤30	1.30±0.20	25
1kV WMPG 65/33×	60	65.0±3.0	0.60±0.20	≤33	1.30±0.20	25
1kV WMPG 70/35	70	70.0±3.0	0.65±0.20	≤35	1.30±0.20	25
1kV WMPG 75/38×	75	75.0±3.0	0.65±0.20	≤38	1.30±0.20	25
1kV WMPG 80/40	80/100	80.0±3.0	0.65±0.20	≤40	1.46±0.20	25
1kV WMPG 85/43×	80/100	85.0±3.0	0.65±0.20	≤43	1.46±0.20	25
1kV WMPG 90/45	100	90.0±4.0	0.65±0.20	≤45	1.46±0.20	25
1kV WMPG 100/50	100/120	100.0±4.0	0.65±0.20	≤50	1.46±0.20	25
1kV WMPG 120/60	150	120.0±4.0	0.65±0.20	≤60	1.46±0.20	25
1kV WMPG 150/75	180	150.0±4.0	0.65±0.20	≤75	1.46±0.20	25
1kV WMPG 180/90	MAX	180.0±4.0	0.65±0.20	≤90	1.46±0.20	25
1kV WMPG 210/105×	MAX	210.0±4.0	0.65±0.20	≤105	1.46±0.20	25
1kV WMPG 230/115×	MAX	230.0±4.0	0.65±0.20	≤115	1.46±0.20	25
1kV WMPG 250/125×	MAX	250.0±5.0	0.65±0.20	≤125	1.46±0.20	25
1kV WMPG 300/150×	MAX	300.0±5.0	0.65±0.20	≤150	1.46±0.20	25

Tubo termorretráctil de pared simple serie WMPG de 10kV

Código de pedido	Ancho de barras (Cuadrado) (mm)	En su forma inicial (mm)		Después de contracción (mm)		Embalaje estándar (m/rollo)
Código de pedido	Ancho de barras (Cuadrado) (mm)	Diá. Interior (Min)	Espesor de pared	Diá. interior (Max)	Espesor de pared	Embalaje estándar (m/rollo)
10kV WMPG 15/8	15/12	15.0±0.8	1.20±0.30	≤8	2.10±0.30	25
10kV WMPG 20/10	20/15	20.0±0.8	1.20±0.30	≤10	2.10±0.30	25
10kV WMPG 25/12	25/18	25.0±0.8	1.20±0.30	≤12	2.10±0.30	25
10kV WMPG 30/15	30/20	30.0±0.8	1.20±0.30	≤15	2.10±0.30	25
10kV WMPG 40/20	40/30	40.0±1.0	1.20±0.30	≤20	2.30±0.30	25
10kV WMPG 50/25	50/35	50.0±2.0	1.20±0.30	≤25	2.30±0.30	25
10kV WMPG 60/30	60/45	60.0±3.0	1.20±0.30	≤30	2.30±0.30	25
10kV WMPG 65/33×	65/45	65.0±3.0	1.20±0.30	≤33	2.30±0.30	25
10kV WMPG 70/35	70/50	70.0±3.0	1.20±0.30	≤35	2.30±0.30	25
10kV WMPG 75/38×	75/50	75.0±3.0	1.20±0.30	≤38	2.30±0.30	25
10kV WMPG 80/40	80/55	80.0±3.0	1.20±0.30	≤40	2.30±0.30	25
10kV WMPG 85/43×	80/65	85.0±3.0	1.20±0.30	≤43	2.40±0.30	25
10kV WMPG 100/50	100/75	100.0±4.0	1.20±0.30	≤50	2.40±0.30	25
10kV WMPG 120/60	120/85	120.0±4.0	1.20±0.30	≤60	2.40±0.30	25
10kV WMPG 150/75	150/105	150.0±4.0	1.20±0.30	≤75	2.40±0.30	25
10kV WMPG 180/90	180/120	180.0±5.0	1.20±0.30	≤90	2.40±0.30	25
10kV WMPG 210/105×	210/140	210.0±5.0	1.20±0.30	≤105	2.40±0.30	20
10kV WMPG 230/115	230/150	230.0±5.0	1.20±0.40	≤115	2.40±0.30	20
10kV WMPG 250/125×	250/180	250.0±5.0	1.20±0.40	≤125	2.40±0.30	20
10kV WMPG 300/150×	300/210	300.0±5.0	1.20±0.40	≤150	2.40±0.30	15

Tubo termorretráctil de pared simple serie WMPG de 20kV

Código de pedido	Ancho de barras (Cuadrado) (mm)	En su forma inicial (mm)		Después de contracción (mm)		Embalaje estándar (m/rollo)
Código de pedido	Ancho de barras (Cuadrado) (mm)	Diá. Interior (Min)	Espesor de pared	Diá. interior (Max)	Espesor de pared	Embalaje estándar (m/rollo)
20kV WMPG 15/8	15/12	15.0±0.8	1.30±0.30	≤8	2.50±0.20	25
20kV WMPG 20/10	20/15	20.0±0.8	1.30±0.30	≤10	2.50±0.20	25
20kV WMPG 25/13	25/18	25.0±0.8	1.30±0.30	≤13	2.50±0.20	25
20kV WMPG 30/15	30/20	30.0±0.8	1.30±0.30	≤15	2.50±0.20	25
20kV WMPG 40/20	40/30	40.0±1.0	1.40±0.40	≤20	2.80±0.30	25
20kV WMPG 50/25	50/35	50.0±2.0	1.40±0.40	≤25	2.80±0.30	25
20kV WMPG 60/30	60/45	60.0±3.0	1.40±0.40	≤30	2.80±0.30	25
20kV WMPG 65/33×	65/45	65.0±3.0	1.40±0.40	≤33	2.80±0.30	25
20kV WMPG 70/35	70/50	70.0±3.0	1.40±0.40	≤35	2.80±0.30	25
10kV WMPG 75/38	75/50	75.0±3.0	1.40±0.40	≤38	2.80±0.30	25
20kV WMPG 80/40	80/55	80.0±3.0	1.40±0.40	≤40	2.80±0.30	25
20kV WMPG 85/43×	80/65	85.0±3.0	1.40±0.40	≤43	2.80±0.30	25
20kV WMPG 100/50	100/75	100.0±4.0	1.40±0.40	≤50	2.80±0.30	25
20kV WMPG 120/60	120/85	120.0±4.0	1.40±0.40	≤60	2.80±0.30	25
20kV WMPG 150/75	150/105	150.0±4.0	1.40±0.40	≤75	2.80±0.30	25
20kV WMPG 180/90	180/120	180.0±5.0	1.40±0.40	≤90	2.80±0.30	25
20kV WMPG 210/105×	210/140	210.0±5.0	1.40±0.40	≤105	2.80±0.30	20
20kV WMPG 230/115×	230/150	230.0±5.0	1.40±0.40	≤115	2.80±0.30	20

Tubo termorretráctil de pared simple serie WMPG de 35kV

Código de pedido	Ancho de barras (Cuadrado) (mm)	En su forma inicial (mm)		Después de contracción (mm)		Embalaje estándar (m/rollo)
Código de pedido	Ancho de barras (Cuadrado) (mm)	Diá. Interior (Min)	Espesor de pared	Diá. interior (Max)	Espesor de pared	Embalaje estándar (m/rollo)
35kV WMPG 30/15	30	30.0±1.0	1.90±0.50	≤15	4.00±0.30	15
35kV WMPG 35/18	30/40	35.0±1.0	1.90±0.50	≤18	4.00±0.30	15
35kV WMPG 40/20	40	40.0±1.0	1.90±0.50	≤20	4.00±0.30	15
35kV WMPG 50/25	50	50.0±2.0	1.90±0.50	≤25	4.00±0.30	15
35kV WMPG 60/30	60	60.0±2.0	1.90±0.50	≤30	4.00±0.30	15
35kV WMPG 65/33×	60/70	65.0±2.0	1.90±0.50	≤33	4.00±0.30	15
35kV WMPG 70/35	70	70.0±2.0	1.90±0.50	≤35	4.00±0.30	15
35kV WMPG 75/38×	70/80	75.0±2.0	1.90±0.50	≤38	4.00±0.30	15
35kV WMPG 80/40	80/100	80.0±4.0	1.90±0.50	≤40	4.00±0.30	15
35kV WMPG 100/50	100/120	100.0±4.0	1.90±0.50	≤50	4.00±0.30	15
35kV WMPG 120/60	150	120.0±4.0	1.90±0.50	≤60	4.00±0.30	15
35kV WMPG 150/75	180	150.0±4.0	1.90±0.50	≤75	4.00±0.30	15
35kV WMPG 180/90*	MAX	180.0±5.0	1.90±0.50	≤90	4.00±0.30	15
35kV WMPG 210/105*	MAX	210.0±5.0	1.90±0.50	≤105	4.00±0.30	15
35kV WMPG 230/115*	MAX	230.0±5.0	1.90±0.50	≤115	4.00±0.30	15
35kV WMPG 250/125*	MAX	250.0±5.0	1.90±0.50	≤125	4.00±0.30	15
35kV WMPG 300/150*	MAX	300.0±5.0	1.90±0.50	≤150	4.00±0.30	15

Nota: Los códigos que tienen un * productos no estándar que no tenemos en stock
