Especificaciones

  • Dimensiones internas: 6900×4000×2650mm (L×A×A)
  • Capacidad de carga de la rejilla galvanizada: 700kg/rueda
  • Área superficial: 32m2 (rejilla)
  • Base metálica: 350mm en altura
  • Rampas: 3 rampas de 200mm de longitud
Cabinas de pintura y sistemas de acabado diseñados específicamente para tus aplicaciones
Especificaciones

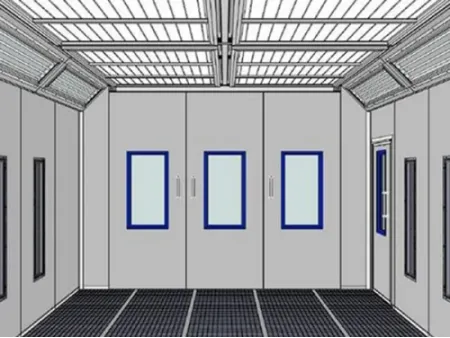

Dimensiones de la cabina de pintura
Dimensiones internas 6900 ×4000×2650mm ( L×A×H )
Base y suelo
Capacidad de carga de la rejilla galvanizada 700kg/rueda
Área superficial 32m2 (rejilla)
Base metálica 350mm en altura
Rampas 3 rampas de 200mm de longitud
Paredes y techo
Paneles para la pared y techo Los paneles de la puerta de la cabina se ofrecen con sistemas de enclavamiento. Están fabricados con dos piezas de placas de acero galvanizado con una capa de aislamiento de lana de roca. Opcionalmente, está disponible una capa de aislamiento de PU. El grosor de las placas de pared es de 50mm.
3- Entrada con vidrio de seguridad 1 unidad, 3000 ×2800mm (A×H), riel suspendido
Puerta para el operario con ventana con vidrio de seguridad 1 unidad, 800 ×2000mm (A×A)

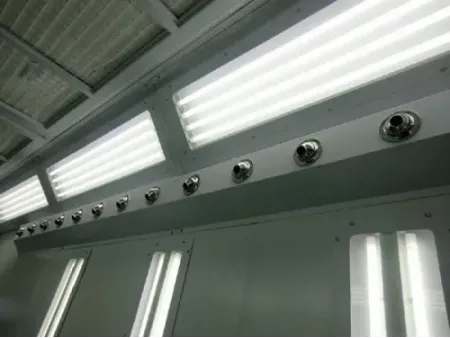

Sistema de iluminación
Iluminación del techo 8 lámparas T5 de 4 ×54W , total 1728W, IP54
Iluminación lateral 6 lámparas T5 4 ×54W T5, total 1296W, IP54
Intensidad luminosa >1200Lux
Filtración
Prefiltro Fibra de vidrio y filtros dobles
Filtros para el techo 6 unidades de filtros de poro fino EU5
Filtros para el suelo Fibra de vidrio y filtros paint stop

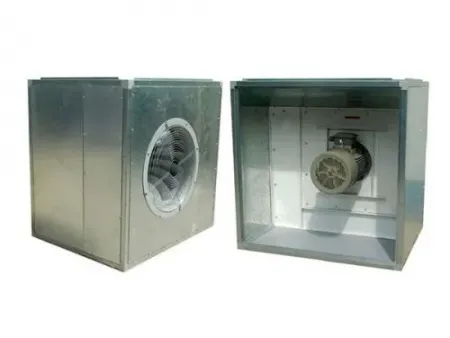

Sistema de ventilación
Motor de accionamiento directo (Aire fresco) 1 ×11kW , 970rpm, 480V, 60Hz, trifásico, Motor NEMA fabricado en América (Certificado CSA)
Motor de accionamiento directo (Aire de extracción) 1 ×11kW , 970rpm, 480V, 60Hz, trifásico, Motor NEMA fabricado en América (Certificado CSA)
Capacidad de suministro aire 30,000m3/h
Velocidad de aire ±0.3m/s con la cabina vacía
Sistema de bae de agua para cabina de pintura
Dimensiones 500 ×500×400mm ( L×A×A )
Motor del ventilador 2×1.5kW, 1390rpm, 208V, 60Hz y conforme con la CE
Capacidad de aire 3.000m3/h
Boquillas de pulverización 2×24 unidades. Instaladas en las cajas de luz derecha e izquierda.
Sistema de calentamiento – Calefacción de combustión directa de la marca Midco
Panel de control
Estándar Estándar europeo y star -delta start er
Funciones Interruptor de pulverización, interruptor de luz, parada de emergencia, aviso por fallo, etc.
PLC Si
Manómetro de sobrepresión Si
Termostato de seguridad del ventilador y del calentador Si
