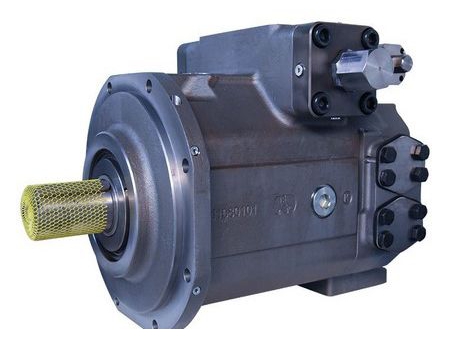

K4VSG (Reemplazo para A4VSG Serie 10 y 22) Bomba hidráulica de repuesto para bomba variable de pistón axial serie 10 y 22 A4VSG
Solicite un presupuesto
- Bomba de alta presión robusta para aplicaciones industriales
- Tamaño: 40-1000
- Presión nominal 350bar
- Presión máxima 400bar
- Circuito cerrado
Características
- Bajo nivel de ruido
- Larga vida útil
- Eje de transmisión capaz de absorber cargas axiales y radiales
- Alta relación potencia/peso
- Diseño modular
- Tiempos de control cortos
- Accionamiento para montar bombas adicionales
- Indicador de ángulo giratorio
- Ubicación de montaje opcional
- Posible funcionamiento con fluidos HF con parámetros de funcionamiento reducidos
Parámetros técnicos
Tamaño | | | | | | | | | | |||
Desplazamiento | Vg max | cm³ | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 1000 | |
Max. velocidad | nmax | rpm | 3700 | 3200 | 2600 | 2400 | 2200 | 2000 | 1800 | 1600 | 1600 | |
Max. velocidad | en nmax | Qmax | L/min | 148 | 227 | 325 | 432 | 550 | 710 | 900 | 1200 | 1600 |
en nE=1500rpm | L/min | 60 | 107 | 186 | 270 | 375 | 533 | 750 | 1125 | 1500 | ||
Max. potencia (Δp = 350 bar) | en no max | Po max | kW | 86 | 132 | 190 | 252 | 321 | 414 | 525 | 700 | 933 |
en nE=1500rpm | kW | 35 | 62 | 109 | 158 | 219 | 311 | 438 | 656 | 875 | ||
MMax. par (Δp = 100 bar) | en Vg max | Tmax | Nm | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | 4174 | 5565 |
Par (Δp = 100 bar) | en Vg max | T | Nm | 64 | 113 | 199 | 286 | 398 | 564 | 795 | 1193 | 1590 |
Par (Δp = 100 bar) | J | kgm2 | 0,0049 | 0,0121 | 0,03 | 0,055 | 0,0959 | 0,19 | 0,3325 | 0,66 | 1,20 | |
Volumen de llenado | L | 2 | 2,5 | 5 | 4 | 10 | 8 | 14 | 19 | 27 | ||
Peso (aprox., bomba con control EO1 y bloque de válvulas) | m | kg | 47 | 60 | 100 | 114 | 214 | 237 | 350 | 500 | 630 | |
Max. fuerza axial | ±Fax max | N | 600 | 800 | 1000 | 1400 | 1800 | 2000 | 2000 | 2200 | 2200 | |
Max. fuerza radial | Fq max | N | 1000 | 1200 | 1600 | 2000 | 2000 | 2200 | 2500 | 3000 | 3500 |
Descripción
El modelo K4VSG es una bomba variable de pistón axial con grupo rotativo de pistón axial en diseño de placa oscilante para accionamientos hidrostáticos en circuitos cerrados. El caudal de la bomba de desplazamiento variable es proporcional a la velocidad de accionamiento y al desplazamiento, que se pueden cambiar de forma continua ajustando la base. Los pistones están dispuestos axialmente al eje de transmisión en su unidad de pistón axial con diseño de placa oscilante. El fluido hidráulico fluye desde la bomba hidráulica al motor y directamente de vuelta a la bomba en un circuito cerrado. Esta serie se utiliza principalmente en tuneladoras, máquinas mineras, prensa cerámica, metalurgia y otras industrias.
Aplicaciones
- Tuneladora
- Máquina minera
- Prensa cerámica
- Metalurgia
Productos relacionados

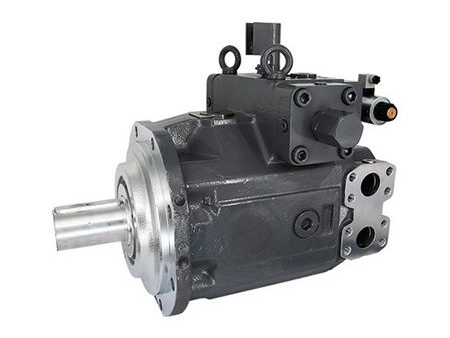

K4VG (Reemplazo para A4VG Serie 32) Bomba hidráulica de repuesto para bomba variable de pistón axial A4VG serie 32

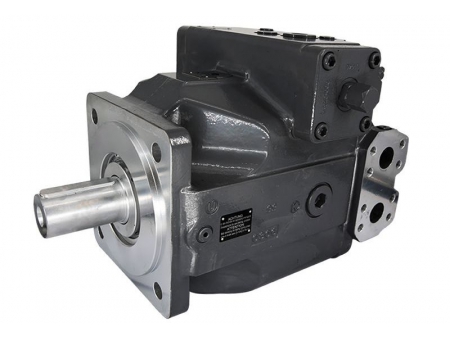

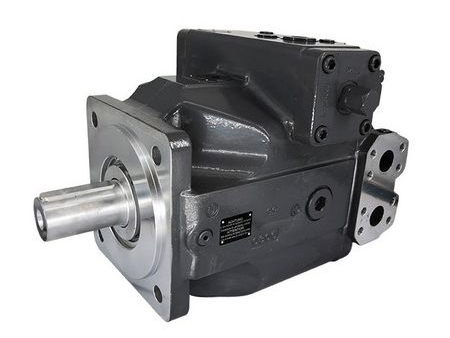

KDPV (Reemplazo para Serie PV) Bomba hidráulica de repuesto para bomba variable de pistón axial de la serie PV
