Solicite un presupuesto
, XDL-3000

La XDL-3000 es nuestra mas reciente máquina perforadora saca núcleo hidráulica desarrollada sobre la base de la XDL-1500 para la perforación de pozos extremadamente profundos. Este equipo de perforación rotatorio hidráulico viene con un engranaje mejorado, mástil, cabrestante, oruga y otras piezas, que se traducen en un excelente rendimiento de perforación.. A modo de ejemplo, en el 2013 la máquina perforadora saca núcleo se utilizó para perforar un pozo de una profundidad de2567 mque estableció el record del más profundo de China.

Características
1. Engranaje

El engranaje del cabezal de rotación presenta una velocidad de regulación continua y proporciona gran velocidad y salidas de par de tres turnos. Puede cumplir con las necesidades de velocidad y par de fuerza para diferentes diámetros de perforación. Antes de levantar los tubos de perforación, la caja de velocidades se puede mover lateralmente para hacer que el agujero perforado se vea claramente.

Engranaje deslizable

2. Chasis
La máquina perforadora saca núcleo se puede mover de forma rápida y estable debido a su sistema de vía del chasis que goza de una gran fuerza impulsora y proporciona una fuerte capacidad de pendiente que la hace adecuada para las operaciones en yacimientos. El chasis lleva conectada una bomba de lodo.

Bomba de lodo

3. Sistema de refrigeración
El sistema de perforación saca núcleo sobre oruga está equipado con el sistema hidráulico de refrigeración del aceite independiente puede controlar eficazmente la temperatura del aceite del sistema hidráulico.

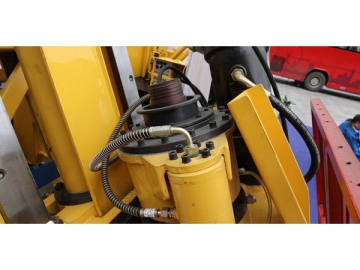

4. Pinza hidráulica
La pinza hidráulica asegura un agarre rápido y confiable del tubo de perforación con una gran capacidad de centrado y una sencilla operación. El recorrido de alimentación es de hasta3.5m, lo que reduce eficazmente el tiempo de trabajo auxiliar, mejora la eficiencia de perforación y minimiza la obstrucción del núcleo .

Pinza hidráulica

5. Cabrestante
El cabrestante posee una tracción simple con una fuerza de tiro máxima de19,200 kg. También está disponible la doble tracción, con una fuerza de tiro de hasta38,000k g.

Winch

6. Mástil
El mástil alcanza una altura de hasta12.4 m, asegurando que la tubería de perforación pueda levantarse en una carrera de 9 m, reduciendo de esta forma el tiempo de elevación.

Parámetros técnicos
Máquina perforadora saca núcleo sobre remolque hidráulica XDL-3000
Capacidad de perforación (pozo recto ) BQ(φ55.5mm) 3000 m
NQ(φ71mm) 2500 m
HQ(φ89mm) 1600 m
PQ(φ114mm) 1000 m
Capacidadd el cabezal de rotación RPM 15-1040 rpm
Fuerza de par máxima 5070 N·m
Fuerza de alimenación máxima 80 KN
Fuerza de elevación máxima 220 KN
Diámetro interior máximo 94 mm
Carrera de alimentación 3400 mm
Capacidad del cabrestante principal Tiro máximo (línea simple/doble) 19200 /38000 kg
Velocidad 8-36 m/min
Diámetro del cable de acero 22-24 mm
Capacidad del tambor (longitud del cable de acero) 40 m
Capacity of Wireline Winch Tiro máximo 1800 kg
Velocidad 30-200 m/min
Diámetro del cable de acero 6 mm
Capacidad del tambor (longitud del cable de acero) 3000 m
Mástil Altura del mástil 12.4 m
Ángulo de perforación 45°- 90°
Método de elevación del mástil Hidráulico
Unidad de potencia Tipo Motor diésel
Potencia 194 Kw
Presión de la bommba principal 28 MPa
Tipo de pinza Hidráulica
Tipo de abrazadera Hidráulica
Peso 13500 kg
Método de movimiento Vía
