Generador de energía térmica / Equipo de generación de energía / generador de vapor

Generadores de turbina de vapor de 1000MW Generadores de turbina de vapor de 600MW Generadores de turbina de vapor de 300MW Generadores de turbina inferiores a 300MW

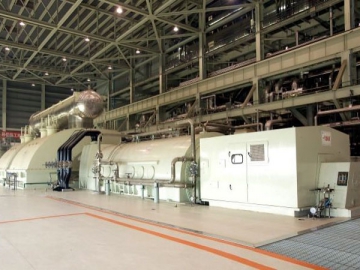

Generadores de turbina de vapor de 1000MW

El generador clase 1000MW es el generador de mayor capacidad puesto en funcionamiento para plantas de energía térmica.

Ventajas técnicas
Capacidad nominal 1112 MVA
Energía activa nominal 1000 MW
Voltaje de estátor nominal 27kV
Corriente de estátor nominal 23778 A
Factor de energía nominal 0.9 A
Frecuencia nominal 50 Hz
Velocidad nominal 3000 r/min
Método de refrigeración Refrigeración con agua e hidrógeno
Clase de aislamiento Clase F
Excitación Excitación estática o excitación sin escobillas
Capacidad y logros

Shanghai Electric ha realizado un proyecto, produciendo cuatro turbinas de vapor ultra supercrítica de 1000MW para generadores de energía a carbón del Proyecto de construcción de la planta de energía Yuhuan de Huaneng. El proyecto fue el primer proyecto de generador de energía a carbón ultra supercrítico de China, una pieza importante del Programa de investigación y desarrollo de alta tecnología nacional china. Hasta ahora, se han recibido pedidos para un total de 52 unidades, representando el 56% de cuota del mercado chino.

El generador de clase 1000MW se ha puesto en operación hasta 30 unidades que han sido instaladas en la planta de Waigaoqiao de Shanghai, la planta de Yuhuan de Zhejiang y la planta Beijiang de Tianjin.

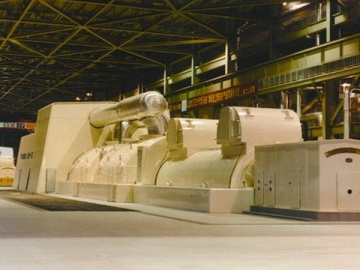

Generadores de turbina de vapor de 600MW

El generador de turbina clase 600MW fue diseñado y desarrollado conjuntamente por Shanghai Machinery Plant y Westinghouse en los años 80. Luego, SEPG Shanghai Generator Works optimizó los productos de clase II de 600MW y clase 700MW.

Ventajas técnicas

El generador de turbina clase 600MW con bajo consumo de energía y excelente rendimiento tiene una gran cuota de memrcado en China, y también es exportado a India y otros países.

Ventajas técnicas
Energía activa nominal de 600MW
Voltaje de estátor nominal 20kV
Corriente de estátor nominal 19245 A
Factor de energía nominal 0.9 A
Frecuencia nominal 50 Hz
Velocidad nominal 3000 r/min
Método de refrigeración Refrigeración por agua e hidrógeno
Excitación Excitación estática o excitación sin escobillas
Energía activa nominal de 660MW
Voltaje de estátor nominal 20kV
Corriente de estátor nominal 21169A
Factor de energía nominal 0.9 A
Frecuencia nominal 50 Hz
Velocidad nominal 3000 r/min
Método de refrigeración Refrigeración por agua e hidrógeno
Excitación Excitación estática o excitación sin escobillas
Energía activa nominal de 660MW
Voltaje de estátor nominal 20kV
Corriente de estátor nominal 20377A
Factor de energía nominal
0.9 A
Frecuencia nominal 50 Hz
Velocidad nominal 3000 r/min
Método de refrigeración Refrigeración por agua e hidrógeno
Excitación Excitación estática o excitación sin escobillas
Capacidad y logros

El generador clase 600MW se ha puesto en funcionamiento con hasta 120 unidades que han sido instaladas en la planta Wujing de Shanghai, planta Taishan de Guangdong, planta Wangting de Jiangsu y planta Liaocheng de Shandong.

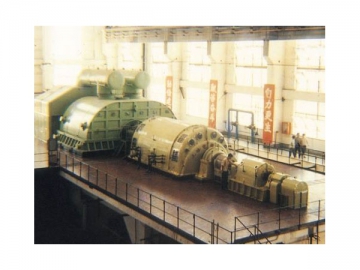

Generadores de turbina de vapor de 300MW

La primer unidad de generador de turbina con refrigeración interna de agua doble clase 300MW en China fue fabricada con éxito por Shanghai Electric en 1971. El generador de turbina de refrigeración con agua e hidrógeno clase 300MW fue diseñado y desarrollado conjuntamente por Shanghai Electric y Westinghouse en los años 80.

Posición industrial

El generador de turbina clase 300MW incluye a generadores con refrigeración de agua e hidrógeno, refrigeración con hidrógeno y refrigeración interna de agua doble.Este generador es uno de los generadores mejor vendidos con rendimiento eléctrico sobresaliente y confiabilidad.

Energía activa nominal 300 MW
Voltaje del estátor nominal 20kV
Corriente del estátor nominal 10189A
Factor de energía nominal 0.85 A
Frecuencia nominal 50 Hz
Velocidad nominal 3000 r/min
Método de refrigeración Refrigeración con hidrógeno y agua, refrigeración interna de agua doble
Clase de aislamiento Clase F
Excitación Excitación estática o excitación sin escobillas
Capacidad y logros

El generador de 300MW se ha puesto en funcionamiento con hasta 270 unidades instaladas en planta Hanchuan de Hubei, planta Jianbi de Jiangsu, planta Daba de Ningxia y planta Qingdao de Shandong.

Generadores de turbina inferiores a 300MW

Los generadores de turbina con una capacidad inferior a 300MW incluyen generadores con refrigeración de agua e hidrógeno, refrigeración de aire y refrigeración interna de agua doble. Este producto tiene una cuota de mercado relativamente grande dentro y fuera del país.

Energía activa nominal de 200MW
Voltaje de estátor nominal 15.75kV
Corriente de estátor nominal 8625A
Factor de energía nominal 0.85 A
Frecuencia nominal 50 Hz
Velocidad nominal 3000 r/min
Método de refrigeración Refrigeración por agua e hidrógeno
Energía activa nominal de 180MW
Voltaje de estátor nominal
18kV
Corriente de estátor nominal
6792A
Factor de energía nominal 0.85 A
Frecuencia nominal 50 Hz
Velocidad nominal 3000 r/min
Método de refrigeración Refrigeración por aire
Energía activa nominal de 135MW
Voltaje de estátor nominal 15.75kV
Corriente de estátor nominal 5822A
Factor de energía nominal 0.85 A
Frecuencia nominal 50 Hz
Velocidad nominal 3000 r/min
Método de refrigeración Refrigeración interna de agua doble

Shanghai Electric y Siemens establecieron una empresa conjunta en diciembre de 1995. La planta de producción se compromete principalmente a la I D y fabricación de productos de generadores de turbina de vapor grandes para generadores de turbina de energía térmica, energía nuclear y a gas. La fábrica se enfoca principalmente en la producción de generadores clase 600MW y 1000MW.

La planta se enfoca en una innovación constante así como también en un desarrollo conjunto con universidades y otros institutos de investigación. En base al diseño de la primer tecnología de generador con refrigeración de agua doble del mundo, originalmente diseñado por Shanghai Electric, la planta ha desarrollado una serie de generadores de refrigeración por aire de 30 a 200MW, generadores de refrigeración por agua doble de 50 a 340MW, generadores de refrigeración de agua-hidrógeno de 200 a 1000MW, y generadores de refrigeración de hidrógeno de 200 a 350MW.

Las empresas han hecho un avance histórico cuando completaron los generadores de turbina de gas y nucleares ultra-supercríticos clase 1000MW. Estas unidades fueron mostradas con orgullo en la industria y han sido desde entonces exportadas a todo el mundo.

La planta actualmente está trabajando en un generador nuclear clase 1800MW y generador a carbón clase 1200MW para crear nuevas tecnologías.
