Tubo termoretráctil 2:1, con bandas amarillas y verdes
Solicite un presupuesto
Modelo: CB-HFT (YG)
Materiales:Unión de cruce irradiado de poliolefina modificada.
Índice de contracción: 2:1
Aplicaciones

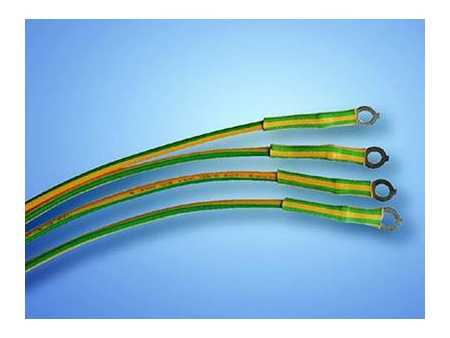

Este tipo de tubo es de libre halógenos con contracción de 2:1, es de bandas amarillas y verdes ya que se usa por lo general para marcado de tubos termocontraíbles, así como también para marcado de suelos y conexiones.
Tamaño (mm) | Antes de contraer (mm) | Después de contraer (mm) | ||
Diámetro interior (D) | Grosor de la pared (T) | Diámetro interior (d) | Grosor de la pared (t) | |
Ф2.0 | 2.5 0.2/-0.1 | 0.20±0.05 | ≤1.00 | 0.42±0.08 |
Ф2.5 | 3.0 0.2/-0.1 | 0.22±0.05 | ≤1.25 | 0.46±0.08 |
Ф3.0 | 3.5 0.2/-0.1 | 0.22±0.05 | ≤1.50 | 0.46±0.08 |
Ф3.5 | 4.0 0.2/-0.1 | 0.22±0.05 | ≤1.75 | 0.46±0.08 |
Ф4.0 | 4.6 0.2/-0.1 | 0.22±0.05 | ≤2.00 | 0.46±0.08 |
Ф4.5 | 5.0 0.2/-0.1 | 0.23±0.05 | ≤2.25 | 0.46±0.08 |
Ф5.0 | 5.5 0.2/-0.1 | 0.25±0.05 | ≤2.50 | 0.50±0.08 |
Ф6.0 | 6.5 0.2/-0.1 | 0.25±0.05 | ≤3.00 | 0.55±0.10 |
Ф7.0 | 7.5 0.2/-0.1 | 0.25±0.05 | ≤3.50 | 0.55±0.10 |
Ф8.0 | 8.5 0.3/-0.1 | 0.28±0.06 | ≤4.00 | 0.58±0.10 |
Ф9.0 | 9.5 0.2/-0.1 | 0.28±0.06 | ≤4.50 | 0.58±0.10 |
Ф10 | 10.5 0.3/-0.1 | 0.28±0.06 | ≤5.00 | 0.58±0.10 |
Ф12 | 12.5 0.3/-0.1 | 0.28±0.06 | ≤6.00 | 0.58±0.10 |
Ф13 | 13.5 0.3/-0.1 | 0.28±0.06 | ≤6.50 | 0.58±0.10 |
Ф14 | 14.5 0.3/-0.1 | 0.28±0.06 | ≤7.00 | 0.58±0.10 |
Ф15 | 15.5 0.3/-0.1 | 0.28±0.06 | ≤7.50 | 0.58±0.10 |
Ф16 | 16.5 0.3/-0.1 | 0.28±0.06 | ≤8.00 | 0.58±0.10 |
Ф18 | 18.5 0.3/-0.1 | 0.32±0.08 | ≤9.00 | 0.68±0.10 |
Ф20 | 20.6 0.5/-0.2 | 0.32±0.08 | ≤10.0 | 0.68±0.10 |
Ф22 | 22.6 0.7/-0.2 | 0.35±0.08 | ≤11.0 | 0.72±0.12 |
Ф25 | 25.6 0.7/-0.2 | 0.40±0.10 | ≤12.5 | 0.78±0.12 |
Ф28 | 28.6 0.7/-0.2 | 0.40±0.10 | ≤14.0 | 0.78±0.12 |
Ф30 | 30.6 0.7/-0.2 | 0.40±0.10 | ≤15.0 | 0.82±0.12 |
Ф35 | 35.6 0.7/-0.2 | 0.45±0.10 | ≤17.5 | 0.92±0.12 |
Propiedades | Métodos de prueba | Valores |
Temperatura de operación UL | UL224 | 125℃ |
Contracción longitudinal | ASTM D2671 | -5%~ 5% |
Resistencia a la tracción | ASTM D638 | ≥10.4MPa |
Límite de alargamiento | ASTM D638 | ≥200% |
Envejecimiento | 158.0°C/168h | - |
Resistencia a la tracción después del envejecimiento térmico | ASTM D638 | ≥7.3MPa |
Límite de alargamiento después del envejecimiento térmico | ASTM D638 | ≥100% |
Voltaje de operación UL | UL224 | 300V/600V |
Resistencia de volumen | ASTM D2671 | ≥1.0x10¹² · cm |
Voltaje dieléctrico | UL224 | 2500V(60s) , no se quiebra |
Inflamabilidad | UL224/250°C±3°C/4h | Sin rotura, fusión o goteo |
Precisión | ASTM D2671 | ≥70% |
- Este tipo de tubo termocontraíble de pared fina o única es libre de halógenos y tiene certificaciones de estándares ecológicos por RoHS, REACH y SONY.
- Nuestro rango de retardante de flama está en base a requerimientos de UL224VW-1 y F-mark, además tiene certificación por UL125 ºC (E180908).
- Este tipo de tubo contraíble tiene características como ser resistente al calor y alto voltaje, siendo de gran rango de aislamiento.
