Llenadora de pistón vertical (GRQL-300 con sellador de cartuchos de aluminio para baja viscosidad)

Solicite un presupuesto

Nosotros: http://fillinglinecn.com.ar/1-1-7-vertical-piston-filler.html

Usos

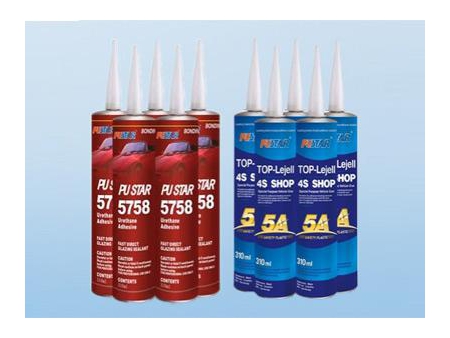

Las llenadoras de pistón verticales sirven para envasar materiales fluidos como, selladores de poliuretano, adhesivos salinos modificados, selladores de silicona, selladores para encapsulado, y otros.

Descripción

Esta máquina para llenado vertical sirve para cartuchos de plástico y aluminio, y lleva a cabo la alimentación automática del cartucho, la alimentación automática del émbolo, la orientación del cartucho de aluminio, el llenado vertical, la inserción y la conformación del émbolo, el agregado del desecante y el cierre del cartucho con la tapa de aluminio.

Parámetros técnicos

Velocidad de llenado	20-25 contenedores/min.
Precisión de llenado	±1g/300ml
Rango de llenado	200ml-320ml (se puede personalizar un volumen mayor)
Potencia total	5.5KW
Presión del gas	0.7MPa
Consumo de gas	120L/min
Presión de trabajo del sistema hidráulico	7-9Mpa
Modo de refrigeración hidráulico	Refrigeración por agua, refrigeración por aire
Tamaño de la máquina (L x An x Alt)	2840x1200x2320mm
Peso neto	1.8T

Nota: Great puede adaptar el voltaje y la frecuencia del equipo según la zona del cliente.

Estructura

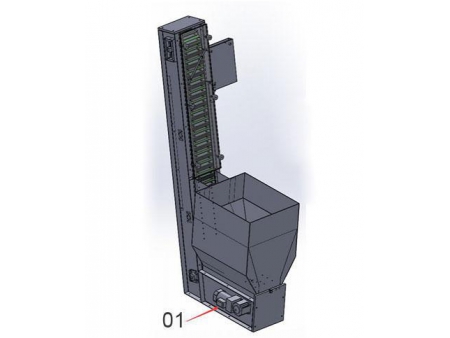

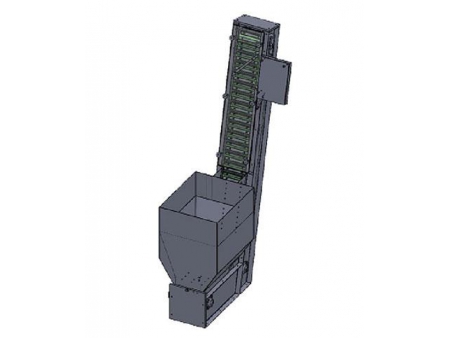

Transporte del émbolo y de la botella vacía

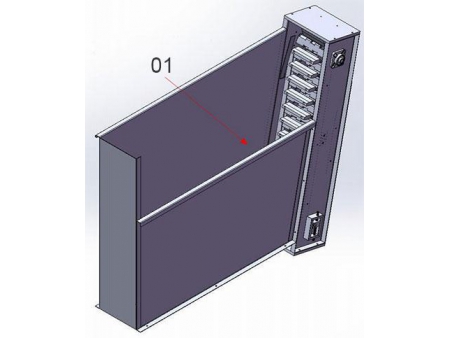

- 01: Depósito para carga de cartuchos vacíos

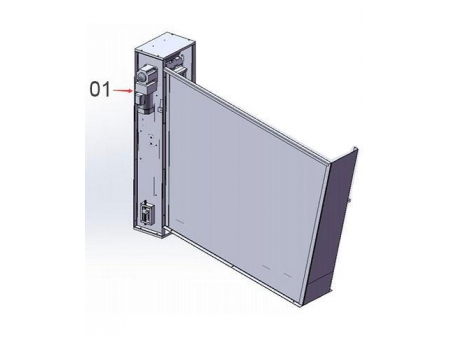

- 01: Motor
- 01: Motor

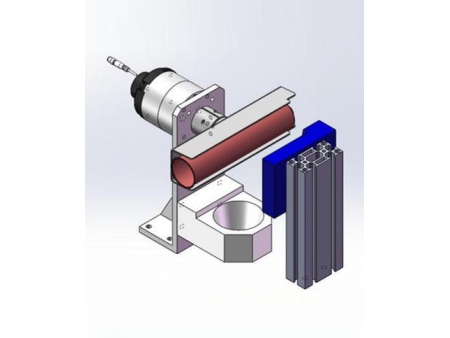

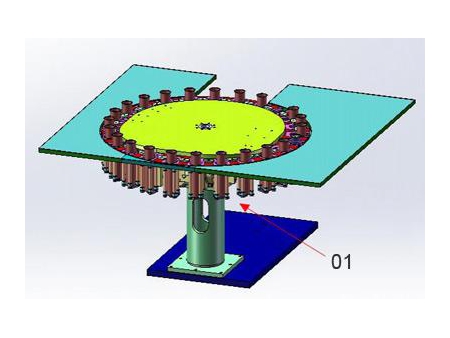

Mecanismo de rotación

01: Mecanismo de rotación

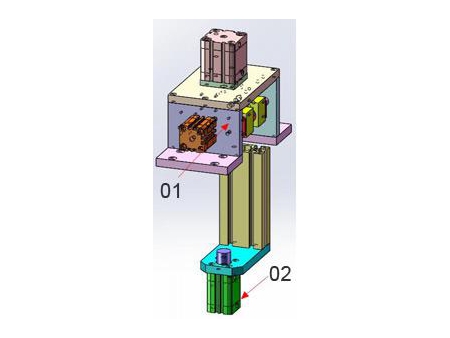

Orientación de la botella

01: Mecanismo de corrección
02: Mecanismo de elevación

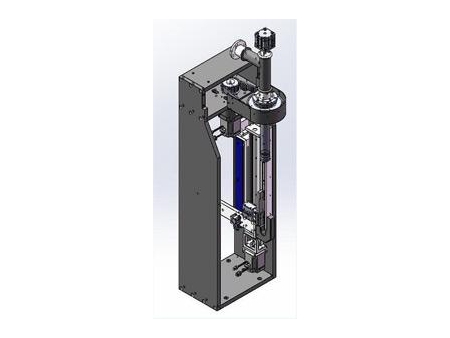

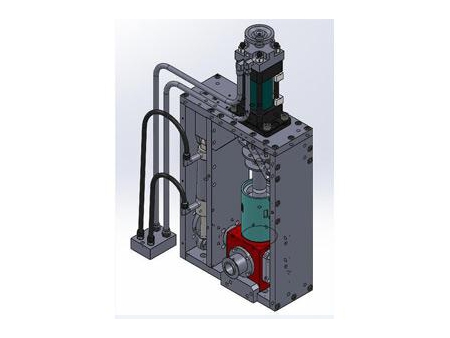

Llenado y corte automático
- Mecanismo de medición del sellador
- Mecanismo de medición del sellador

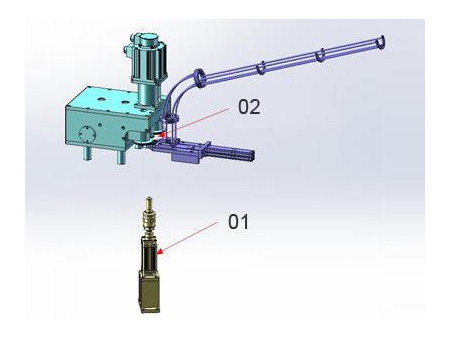

Inserción automática del émbolo
- 01: Actuador A
- 02: Actuador B

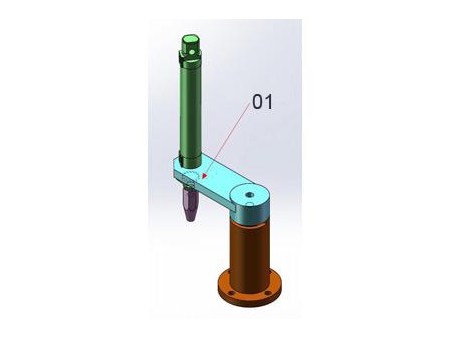

Mecanismo de confirmación del émbolo

01: Mecanismo de confirmación
Agregado del desecante

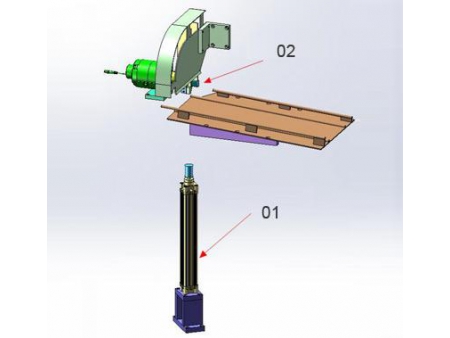

Cierre del cartucho con tapa de aluminio

01: Cierre del cartucho con tapa de aluminio A
02: Cierre del cartucho con tapa de aluminio B
Mecanismo de descarga del material

01: Mecanismo de llenado del producto A
02: Mecanismo de descarga del producto B
Advertencia de fallos y consejos
