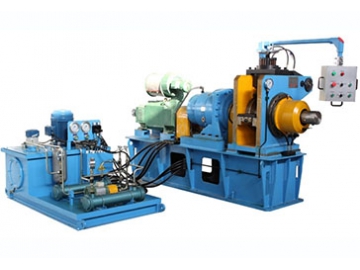

Línea de extrusión de bobinas de cobre TJ250/45
Solicite un presupuesto
Este producto ha sido descontinuado y retirado de nuestro inventario.
1. Estación de desenrollado
2. Enderezador
3. Máquina de extrusión continua
4. Sistema de refrigeración y secado
5. Contador métrico
6. Polea guía
7. Recogedor automático
8. Prensa hidráulica
9. Armario de control eléctrico
10. Panel de control del funcionamiento
Nuestra empresa es un fabricante profesional de extrusoras de bobinas de cobre en China. Nuestros productos incluyen equipos de extrusión continua de aleación de cobre, equipos de extrusión continua de tubos de aluminio, máquinas de extrusión continua de barras ómnibus/varillas y perfiles de cobre, y más.
Especificaciones técnicas
| Unidad principal de extrusión continua | |
| Modelo | TJ250 |
| Diámetro nominal de la rueda de extrusión | 250 mm |
| Tasa de velocidad de rotación | 11RPM |
| Potencia del motor principal | 45kW |
| Varillas en bruto de cobre | |
| Diámetro | Φ 8.0 mm |
| Diámetro tolerado | ±0.2mm |
| Límite de elasticidad | 160MPa (varillas de cobre libre de oxígeno mediante el proceso de fundición ascendente) |
| Producto de alambre plano | |
| Rango de área de sección | 2.5-60mm² |
| Ancho máx. | 15mm |
| Indicador de rendimiento | De acuerdo con la norma GB5585.1-85 |
| Producción promedio | 100-150kg/h |
| Capacidad instalada | 380V, 3 fases, 75KVA |
| Cantidad en exceso | 1-2% |
| Dimensión del taller | |
| No menos de | Longitud: 22m, Ancho: 7 m, Altura: 4 m |
| Agua de refrigeración | 30 m3/h (Torre de refrigeración) |
| Aire comprimido | 0.7 MPa, 1 m3/min |
| Operarios | 2 |
Composición de la línea de producción
| Estación de desenrollado de las varillas de cobre | un aparato |
| Máquina enderezadora con alimentación de varillas de cobre | un aparato |
| Máquina de extrusión continua de cobre | un aparato |
| Sistema de refrigeración y prevención de la oxidación (con función de secado por soplado de aire) | un aparato |
| Dispositivo de medición | dos aparatos |
| Recogedor automático de carriles en el suelo (630mm-800mm) | dos aparatos |
| Sistema de control eléctrico (con pantalla táctil) | un aparato |
| Sistema hidráulico y de lubricación | un aparato |
Características
- Nuestra línea de extrusión TJ250/45 para bobinas de cobre utiliza como materia prima varillas de cobre libre de oxígeno Φ8mm hechas mediante la técnica de fundición ascendente. Este material puede prepararse fácilmente.
- Un molde puede elaborar dos productos al mismo tiempo. Esto mejora la eficiencia de la producción y reduce espectacularmente los costes de la misma.
- El extruido es blando, no necesitando tratamientos trazado, enrollado ni recocido. La calidad del producto está altamente garantizada.
- Estas máquinas de extrusión continua son adecuadas para alambres planos de cobre con secciones ultra pequeñas. Además, el área de sección es de aproximadamente 2.5m2. Estos equipos de extrusión pueden utilizarse para producir conductores transpuestos esmaltados para los transformadores EHV.

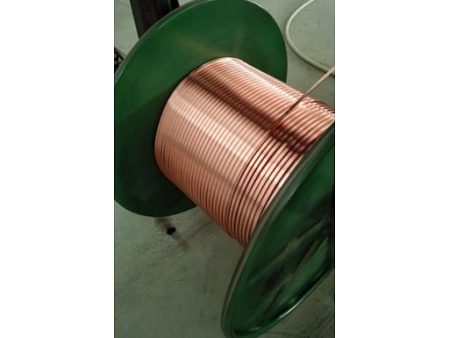

- Los alambres planos de cobre fabricados por nuestro producto se han utilizado mucho para motores, industria militar, industria aeroespacial, etc.
