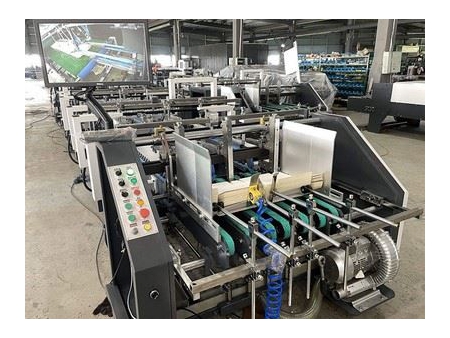

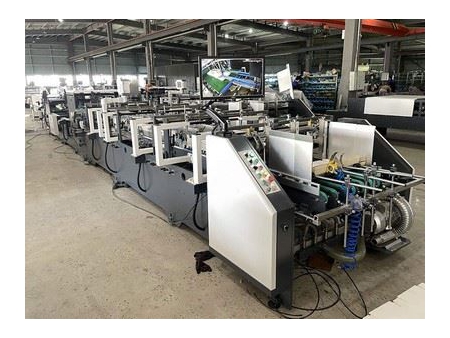

Máquina de plegado y encolado de cajas de cartón de alta velocidad (Plegadora y encoladora de 4 y 6 esquinas), HZH-FBP
Solicite un presupuesto
La máquina plegadora y encoladora de cajas de cartón de la serie HZH-FBP puede trabajar con diversos materiales, como cartón y flauta. Se puede equipar con un dispositivo inferior de pre-plegado y bloqueo de choque, 4 esquinas y 6 esquinas opuestas a la unión tipo dedo (finger).
Características
- Base de la estructura hecha de placa de acero integrado, alta rigidez, estructura compacta y fácil operación.
- Calidad del producto confiable y alta eficiencia de producción hasta un máximo de velocidad de 200m/min.
- Con correa sincrónica dentada arqueada, transmisión estable precisa, bajo ruido y larga duración.
- Función flexible, formas de cajas especiales disponibles por medio del cambio de partes especiales. También puede fabricar piezas de cartón.
Especificaciones
| Modelo | HZH580FBP | HZH780FBP | HZH980FB | HZH1100FBP | HZH1380FBP |
| Material | Carón 250~600gsm | Cartón 250~600gsm or Cartón corrugado E | |||
| Velocidad lineal máx. | 240m/min | 200m/min | 200m/min | 200m/min | 200m/min |
| Cataplasma (Pegamento) | Pegamento frío a base de agua | ||||
| Fuente de energía | 380V 3P 50Hz | 380V 3P 50Hz | 380V 3P 50Hz | 380V 3P 50Hz | 380V 3P 50Hz |
| Potencia del motor principal | 7.5KW | 7.5KW | 11KW | 11KW | 11KW |
| Potencia total | 9.6KW | 10.6KW | 14.1KW | 14.1KW | 14.1KW |
| Dimensiones generales | 11×1.3×1.7m | 11×1.3×1.7m | 14×1.3×1.9m | 14×1.3×1.9m | 14×1.6×2.1m |
| Peso | 4500kg | 5000kg | 6500kg | 7000kg | 7500kg |
Especificaciones de la caja
Caja de encolado lateral simple | Posición | HZH580 | HZH780 | HZH980 | HZH1100 | HZH1380 | |
| A | MAX | 580 | 780 | 980 | 1100 | 1380 |
| MIN | 80 | 160 | 160 | 180 | 180 | |
| B | MAX | 580 | 780 | 980 | 1100 | 1380 |
| MIN | 70 | 100 | 100 | 120 | 120 | |
| C | MAX | 290 | 390 | 490 | 550 | 690 |
| MIN | 40 | 80 | 80 | 90 | 90 | |
| D | MAX | 580 | 780 | 980 | 1100 | 1380 |
| MIN | 80 | 160 | 160 | 180 | 180 | |
| E MIN | 10 | 15 | 20 | 20 | 20 | |
| F MIN | 7 | 10 | 10 | 10 | 10 | |
| Posición | HZH580 | HZH780 | HZH980 | HZH1100 | HZH1380 | |
| A | MAX | 520 | 700 | 900 | 1000 | 1250 |
| MIN | 160 | 200 | 220 | 220 | 220 | |
| B | MAX | 580 | 780 | 980 | 1100 | 1380 |
| MIN | 100 | 150 | 200 | 200 | 200 | |
| C | MAX | 260 | 350 | 450 | 500 | 625 |
| MIN | 80 | 100 | 110 | 110 | 110 | |
| D | MAX | 580 | 780 | 980 | 1100 | 1380 |
| MIN | 80 | 160 | 160 | 180 | 180 | |
| E | MAX | |||||
| MIN | 22 | 25 | 25 | 25 | 25 | |
| F | MAX | Referente a E | Referente a E | Referente a E | Referente a E | Referente a E |
| MIN | 7 | 10 | 10 | 10 | 10 | |
| G MIN | Referente a E | Referente a E | Referente a E | Referente a E | Referente a E | |
| Posición | HZH580 | HZH780 | HZH980 | HZH1100 | HZH1380 | |
| A | MAX | 580 | 780 | 980 | 1100 | 1380 |
| MIN | 80 | 140 | 160 | 180 | 200 | |
| B | MAX | 580 | 780 | 980 | 1100 | 1380 |
| MIN | 120 | 160 | 160 | 160 | 160 | |
| C | MAX | 380 | 480 | 780 | 780 | 880 |
| MIN | 120 | 160 | 160 | 160 | 200 | |
| | A | B | C | D | E | |
| 1100 | Max | 1100(mm) | 100(mm) | 500(mm) | 900(mm) | 640mm |
| Min | 420(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) | |
| 980 | Max | 980(mm) | 100(mm) | 450(mm) | 780(mm) | 540(mm) |
| Min | 420(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) | |
| 780 | Max | 780(mm) | 100(mm) | 330(mm) | 580(mm) | 450(mm) |
| Min | 420(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) | |
| | A | B | C | D | E | |
| 1100 | Max | 1100(mm) | 100(mm) | 980(mm) | 980(mm) | 900(mm) |
| Min | 180(mm) | 40(mm) | 40(mm) | 100(mm) | 180(mm) | |
| 980 | Max | 980(mm) | 100(mm) | 780(mm) | 780(mm) | 700(mm) |
| Min | 180(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) | |
| 780 | Max | 780(mm) | 100(mm) | 580(mm) | 580(mm) | 500(mm) |
| Min | 180(mm) | 40(mm) | 100(mm) | 180(mm) | 100(mm) | |
