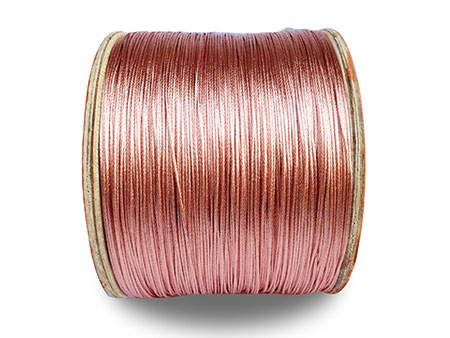

Alambre de acero recubierto de cobre

Solicite un presupuesto

Nosotros: http://tongdacable.es/1-12-copper-clad-steel-wire.html

Aplicaciones
Este producto está compuesto por monofilamentos recubiertos de cobre, y se utiliza para conexiones de iluminación y conexiones a tierra, protección electrostática a tierra, protección a tierra en sistemas eléctricos y petroquímicos con cable coaxial de alta frecuencia, vías electrificadas, subterráneos, ferrocarriles, aeropuertos, redes de comunicación, y más. La productividad eléctrica puede ser del 30 o del 40%, según el grosor del cobre.

Estándar ejecutivo
ASTM B228

Rendimiento físico y eléctrico del alambre de acero recubierto de cobre

Modelo	Superficie nominal	Cantidad de alambres	Diámetro externo		Peso/km		Fuerza de tracción				Resistencia máxima a 20℃
	mm2		Monofilamento	Conductor	Grado 30	Grado 40	Grado 40 LC	Grado 30 LC	Grado 40 HS	Grado 30 HS	Grado 40	Grado 30
	mm2		mm	mm	Kg/km		kgf				Ω/km
19 No.5	318,7	19	4,62	23,11	2634	2660,8	7823	8800	8800	9778	0,1442	0,1923
19 No.6	252,7	19	4,11	20,57	2087,8	2110,2	6205	6980	6980	7756	0,1818	0,2424
19 No.7	200,45	19	3,66	18,31	1656,3	1674,1	4923	5538	5538	6154	0,2294	0,3058
19 No. 8	158,96	19	3,26	16,31	1313,6	1327,4	3904	4392	4392	4880	0,289	0,3852
19 No. 9	126,06	19	2,91	14,53	1041,7	1052,5	3094	3481	3481	3868	0,3645	0,4862
7 No. 4	148,06	7	5,19	15,57	1218,6	1231,4	3636	4090	4090	4544	0,3093	0,4124
7 No. 5	117,41	7	4,62	13,87	966,4	976,5	2882	3242	3242	3603	0,3898	0,5197
7 No. 6	93,09	7	4,11	12,34	766,2	774,2	2286	2572	2572	2857	0,4915	0,6552
7 No.7	73,87	7	3,67	11	608	614,4	1814	2040	2040	2267	0,6201	0,8268
7 No. 8	58,56	7	3,26	9,78	482	487	1438	1618	1618	1798	0,7812	1,0414
7 No. 9	46,43	7	2,9	8,71	382,1	386,1	1140	1282	1282	1425	0,9859	1,3144
7 No. 10	36,82	7	2,59	7,77	303,1	306,2	904	1017	1017	1131	1,2422	1,6559
3 No. 5	50,32	3	4,62	9,96	413,4	417,7	1304	1467	1467	1630	0,9082	1,2104
3 No. 6	39,9	3	4,11	8,86	327,8	331,2	1034	1163	1163	1293	1,1447	1,526
3 No. 7	31,64	3	3,66	7,9	259,9	262,6	820	923	923	1026	1,444	1,925
3 N0. 8	25,09	3	3,26	7,04	206,1	208,3	651	732	732	813	1,8193	2,4253
3 No. 9	19,9	3	2,91	6,27	163,5	165,1	516	580	580	645	2,2957	3,0605
3 No. 10	15,78	3	2,59	5,59	129,6	130,9	409	460	460	511	2,8929	3,8552
3 No. 12	9,92	3	2,05	4,42	81,5	82,4	260	292	292	325	4,5573	6,0731
