Serie USF Válvula solenoide de latón de 2/2 vías
- Operada por piloto, normalmente cerrada
- Tamaño del puerto: 1/2"–2" (bridado)
- Temperatura del fluido: -5°C a 180°C
- Presión de operación: 0.07–1.6MPa
- Medios: aceite caliente, agua caliente, vapor
La serie USF es una válvula solenoide diseñada específicamente para entornos de vapor a alta temperatura. Incorpora un émbolo con un sistema de guía bidireccional que evita la deformación o adherencia en condiciones de calor extremo, manteniendo una alineación precisa y un sellado fiable. La bobina con carcasa metálica proporciona una excelente disipación del calor, y las conexiones bridadas cumplen con las normas de tuberías industriales para una instalación segura. Al abordar los problemas comunes de falla en las válvulas solenoides de alta temperatura, esta válvula ofrece mayor durabilidad, mayor vida útil y un funcionamiento estable en condiciones continuas de alta temperatura.
- La estructura del émbolo con anillos de sellado de PTFE superior e inferior resiste la deformación por altas temperaturas y garantiza un sellado fiable a largo plazo.
- El sistema de guía bidireccional permite un movimiento suave del pistón y evita que se atasque por fluctuaciones de calor.
- El diseño de parte superior abierta facilita la inspección y el mantenimiento de los componentes internos.
- El diseño de campo magnético de alto voltaje con estructura de holgura autoequilibrada mejora la estabilidad operativa a altas temperaturas.
Esta válvula solenoide se utiliza principalmente en sistemas de distribución de vapor en entornos industriales de alta temperatura que requieren un cierre y control confiables de vapor saturado o de alta temperatura, como:
- Equipos de esterilización farmacéutica
- Maquinaria para el procesamiento de alimentos
- Equipos de secado industrial

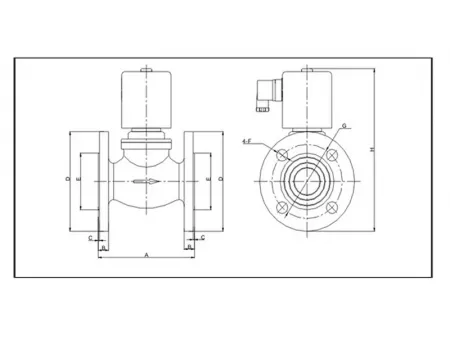

| Modelo | A | B | C | D | E | N-F | G | H |
| | 81 | 12 | 2 | 102 | 56 | 4-14 | 75 | 145 |
| | 81 | 12 | 2 | 102 | 56 | 4-14 | 75 | 148 |
| | 91 | 12 | 2 | 115 | 65 | 4-18 | 85 | 156 |
| | 113 | 16 | 2 | 140 | 78 | 4-18 | 100 | 185 |
| | 113 | 16 | 2 | 148 | 65 | 4-18 | 110 | 183 |
| | 168 | 16 | 2 | 165 | 78 | 4-18 | 125 | 216 |
| Nota: Las válvulas se pueden montar en cualquier posición a menos que se especifiquen restricciones de instalación. | ||||||||
| Categoría | | ||
| Modo de funcionamiento | Operado por piloto | Tamaño del puerto | 1/2"–2" bridado |
| Serie | USF | Función | Normalmente cerrado (NC) |
| Material del cuerpo | Latón | Cableado | Cables voladores |
| Método de control | Válvula solenoide | Nivel de protección | IP43 |
| Presión de funcionamiento | 0.07-1.6MPa | Montaje | Se requiere soporte |
| Material de sellado | PTFE | Método de instalación recomendado | Horizontalmente |
| Temperatura del fluido | -5℃ a 180℃ | Conexión | Bridado |
La serie USF está diseñada específicamente para aplicaciones de vapor de hasta 180°C.
La válvula solenoide de la serie 5404 está diseñada específicamente para aplicaciones de vapor de alta presión y puede soportar hasta 5.0 MPa.
Sí. La serie USF puede funcionar de forma fiable bajo exposición continua a 180°C. Su émbolo garantiza un sellado óptimo incluso a alta presión, mientras que el material de sellado de PTFE proporciona una resistencia superior al calor sin degradación, ofreciendo durabilidad a largo plazo y un rendimiento constante.
