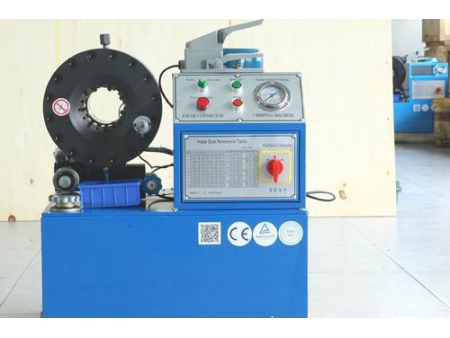

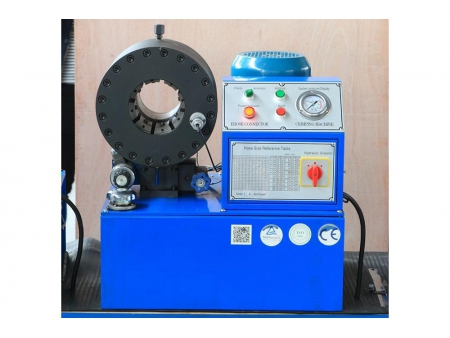

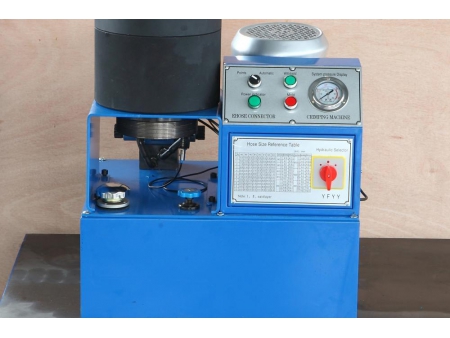

Prensa latiguillos hidraulicos, automática YONG-FENG F20
Aplicaciones

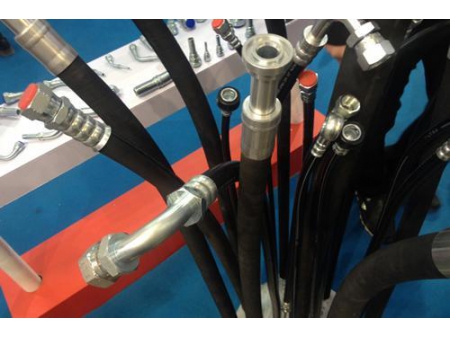

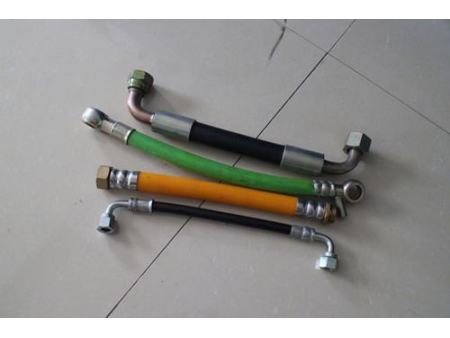

La Prensa latiguillos hidraulicos, automática YONG-FENG F20 tiene una fuerza de crimpado de 3200 KN, y cuenta con un rango de crimpado de 6 a 56 mm en sus 12 sets de terrajas estándar. Este modelo de máquina se utiliza mucho en el crimpado de tuberías para combustible de alta presión, mangueras industriales, cables de freno y de acelerador para automotores, mangueras para baños y para aire acondicionado y otros.
Diámetro interno máximo
Mangueras industriales: 2"
Mangueras con 2 alambres trenzados: 1½"
Mangueras con 4 alambres en espiral: 1¼"
Mangueras de baja presión φ6, φ8, φ10, φ12

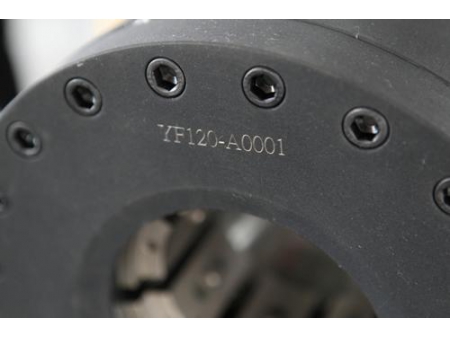

| Material del cabezal de crimpado | ACERO FORJADO |
| Rango de crimpado | 6-56mm |
| Tamaño de la manguera | 1¼", 4SN |
| Diámetro de paso | 90mm |
| Diámetro de abertura | 96mm |
| Abertura | +21mm |
| Presión del sistema | 31,5Mpa |
| Fuerza de crimpado | 3200kN |
| Potencia | 3kw/4kw |
| Voltaje estándar | Individualizable |
| Control | Automático |
| Terrajas estándar | 12 sets |
| Peso | 220kg |
| Dimensiones (L x W x H) | 620*500*660mm |

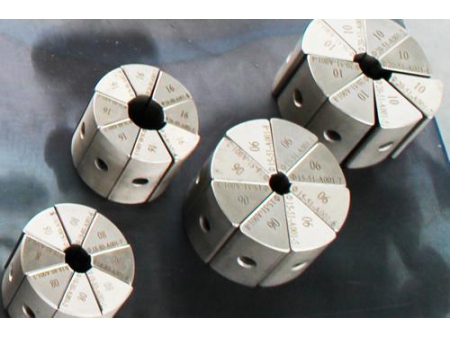

Especificaciones de las terrajas
Terrajas de alta presión:| No. | Φ6 | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ25 | Φ32 |
| Rango de crimpado | 15-25mm | 18-28mm | 20-30mm | 23-33mm | 26-36mm | 29-39mm | 37-47mm | 46-56mm |
| Longitud | 65mm | 65mm | 65mm | 65mm | 65mm | 65mm | 70mm | 70mm |
Terrajas de baja presión:
| No. | Φ6 | Φ8 | Φ10 | Φ12 |
| Rango de crimpado | 6-16mm | 8-18mm | 10-20mm | 12-22mm |
| Longitud | 35mm | 35mm | 35mm | 35mm |
Detalles
Materiales
El material de la cobertura del cilindro de aceite, del tanque de aceite y del pistón es cromo 40. La superficie tiene una dureza de HRC26-30, y la capa operativa tiene una dureza de HRC59-63, con un grosor de 2 mm.
Sistema de conducción hidráulica

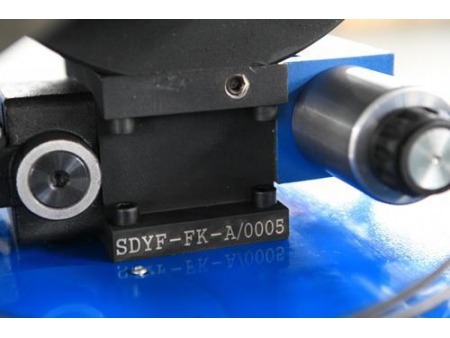

La conexión del bloque de válvulas es sin tuberías, por lo que el sistema de conducción hidráulica es hermético, con una presión de conducción estable.

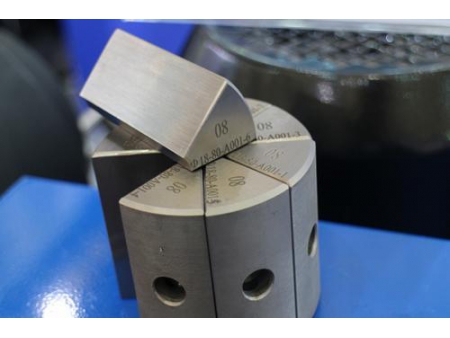

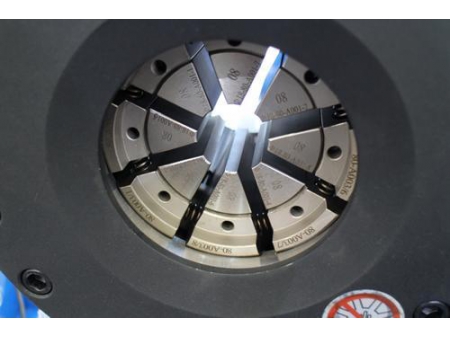

Conexión de las terrajas
Las terrajas se conectan con imanes. Eso hace que su armado y desarmado sean fáciles, y que el crimpado sea parejo.
