Mini válvula de bola de latón, MMTH & MFTH
Solicite un presupuesto
- Clasificaciones de presión: 600 PSI (WOG), 150 PSI (WSP) Servicio
- Rango de temperatura: -20° F a 370°F (-30° C a 190°C)
- Puerto reducido 3/4"
- Vástago de latón a prueba de explosiones
- Sellos de caucho
Pulgada/Métrica (mm)
| Item # | A | B | C | F | H | Peso (Lbs.) | ||||
| Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | Pulgadas | mm | |||
| MMTH-12 | 1.8 | 45.72 | 0.24 | 6.10 | 1.96 | 49.78 | 1/8" M x F | 1.10 | 27.94 | 0.24 |
| MMTH-25 | 1.8 | 45.72 | 0.24 | 6.10 | 1.96 | 49.78 | 1/4" M x F | 1.10 | 27.94 | 0.19 |
| MMTH-38 | 2 | 50.8 | 0.4 | 10.16 | 1.96 | 49.78 | 3/8" M x F | 1.26 | 32.00 | 0.28 |
| MMTH-50 | 2.4 | 60.96 | 0.5 | 12.70 | 2.48 | 62.99 | 1/2" M x F | 1.45 | 36.83 | 0.43 |
| MMTH-75 | 2.7 | 68.58 | 0.66 | 16.76 | 2.48 | 62.99 | 3/4" M x F | 1.65 | 41.91 | 0.53 |
| MFTH-12 | 1.65 | 41.91 | 0.24 | 6.10 | 1.96 | 49.78 | 1/8" F x F | 1.10 | 27.94 | 0.26 |
| MFTH-25 | 1.65 | 41.91 | 0.24 | 6.10 | 1.96 | 49.78 | 1/4" F x F | 1.10 | 27.94 | 0.19 |
Pesos son ± 3%

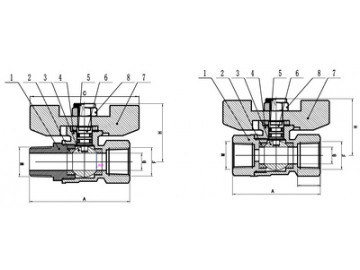

| Parte # | Nombre de la parte | Material |
| 1 | Tapa | Latón |
| 2 | Asiento | PTFE |
| 3 | Bola | Latón |
| 4 | Cuerpo | Latón |
| 5 | Anillo O | Viton |
| 6 | Vástago | Latón |
| 7 | Manija | Aleación de zinc |
| 8 | Tuerca | Acero |
