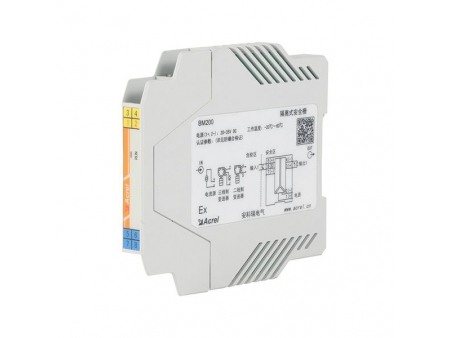

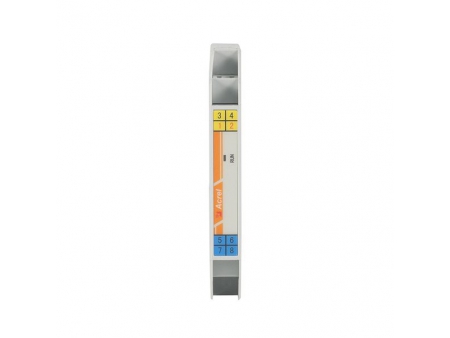

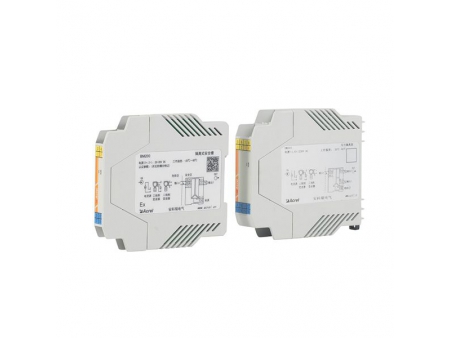

Barrera de Seguridad Intrínseca, BM200
La barrera de seguridad intrínseca BM200 es crucial para la interconexión segura entre zonas seguras y áreas de alto riesgo. Este sistema controla la energía transferida para prevenir situaciones de riesgo en caso de fallos. Transforma y aísla las señales de voltaje, corriente, temperatura y resistencia provenientes de equipos en áreas peligrosas, convirtiéndolas en señales de voltaje y corriente lineales seguras para su uso en zonas controladas. El dispositivo necesita una alimentación independiente, con una separación completa entre entrada, salida y alimentación. Además, cumple con rigurosos estándares de seguridad, asegurando una protección efectiva en instalaciones donde la atmósfera pueda contener elementos inflamables. Compatible con transmisores que operan con diferentes configuraciones de cableado.
Tipo de canal | Entrada unidireccional y salida unidireccional, entrada unidireccional y salida bidireccional, Entrada bidireccional y salida bidireccional |
Tipo de entrada | Corriente/Voltaje/Resistencia térmica Pt100/Resistencia/Termopar |
Señal de entrada | 0 ~ 20 mA / 4 ~ 20 mA 0 ~ 5V / 0 ~ 10V / 1 ~ 5V (voltaje de distribución: 12 V / 20 mA) PT100 / 0 ~ 10K / K, E, T, J, N, R, S, B |
Señal de salida | 0 ~ 20 mA / 4 ~ 20 mA (entrada lateral segura); Resistencia de carga: ≤550Ω 0 ~ 5V / 1 ~ 5V (entrada lateral segura); Resistencia a la carga: ≥330K 0 ~ 10 V (entrada lateral segura); Resistencia a la carga: ≥500K |
Precisión de transmisión | 0.2% |
Módulo de temperatura | 50 ppm/°C (la señal de salida es de corriente) |
Tiempo de respuesta | 5ms para alcanzar el 90% del valor final (RTD Pt100 / resistencia / entrada de termopar: 1s para alcanzar el 90% del valor final) |
Alimentación eléctrica | 20 ~ 35 V CC |
Temperatura de trabajo | -20 °C ~ 60 °C |
Modo de fijación | Instalación de rieles |
Rigidez dieléctrica | Intrínsecamente seguro y no intrínsecamente seguro ≥2500 V CA; Fuente de alimentación y No intrínsecamente seguro ≥500 V CA Nota: La entrada es intrínsecamente segura, la salida es no intrínsecamente segura |
