TDV20 Distribuidor hidráulico seccional

Solicite un presupuesto

Nosotros: http://controlvalve-maker.com/1-2-10-tdv20-sectional-multi-way-valve.html

La estructura modular de estas válvulas multivía permite de 1 a 8 secciones, ofreciendo múltiples combinaciones que se adaptan a necesidades operativas específicas
Acepta sistemas de circuito paralelo o doble dentro de un único conjunto de válvula multivía, mejorando la adaptabilidad del sistema
Cuenta con ranuras diseñadas con precisión en los núcleos de las válvulas, que facilitan un control progresivo del flujo, garantizan una gestión muy precisa de los diferentes fluidos
Se activan mediante un control remoto hidráulico, permitiendo la facilidad de manejo e integración en los sistemas existentes
Gracias a su diseño compacto el trazado de las tuberías es muy eficiente, haciendo que la instalación y el acoplamiento sean muy fáciles
Incluye válvulas de seguridad principales de cartucho, válvulas de sobrecarga, válvulas de reposición y válvulas antirretorno, cuyo diseño permite un mantenimiento sencillo y tiene muy buena adaptabilidad

Aplicaciones

Cargadoras frontales
Topadoras
Maquinaria agrícola
Equipos de manipulación de materiales
Maquinaria forestal
Equipos de elevación de contenedores

Parámetros

Presión nominal (MPa)	25
Caudal nominal (L/min)	150
Rango de presión de la válvula de rebose principal (MPa)	10～30
Rango de presión de la válvula de rebose secundaria (MPa)	15～32
Aceite hidráulico	Aceite mineral (HL, HLP) según DIN 51 524
Rango de temperatura del fluido (℃)	-20～100
Rango de viscosidad (mm2/s)	10～380
Limpieza del fluido	No menor a GB/T 14039-93 nivel 19/16 o NAS 1638 nivel 10
Peso (kg)	32

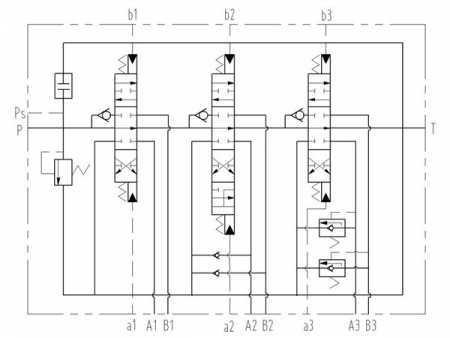

Diagrama del sistema hidráulico

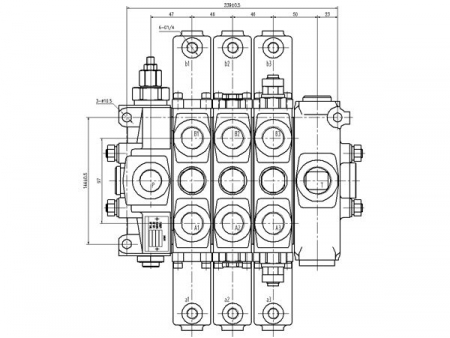

Dimensiones de la conexión externa
