Este contador de energía térmica electromagnético de diseño modular, por lo tanto el sensor de flujo, sensor de temperatura y calculador se diseñan separadamente. Este modelo permite instalación y monitoreo remotos, además realiza mediciones volumétricas para líquidos conductivos en tubería cerrada.

Basic Controls le ofrece modelos de contadores de energía térmica electromagnético de diseño modular con diferentes grados de presión con el objetivo de satisfacer sus exigencias.

Datos técnicos

Material: Hierro fundido/acero al carbono
Conexión: Brida
Rango de diámetro nominal: DN20-DN1000
Clase de presión: PN16 y PN25 opcionales
Grado de protección contra el agua: IP65 y IP68 opcionales

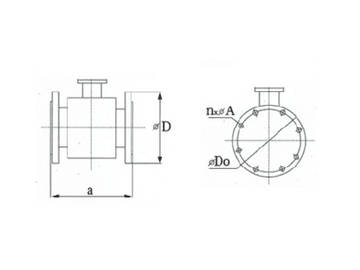

Dimensión externa


Código	Diámetro nominal	Rango de flujo (m3/h)			Diámetro interior	Cantidad de perno-rosca por un lado	Diámetro exterior	Longitud
		Rango de flujo (m3/h)			Diámetro interior	Cantidad de perno-rosca por un lado	Diámetro exterior	Longitud
		Caudal máximo	Caudal permanente	Caudal mínimo	D1 (mm)	n-M	D (mm)	L (mm)
N2.5	DN20	5	2,5	0,1	75	4×M14	105	150
N3.5	DN25	7	3,5	0,14	85	4×M14	115	150
N6	DN32	12	6	0,24	100	4×M18	140	150
N10	DN40	20	10	0,25	110	4×M18	150	200
N15	DN50	30	15	0,6	125	4×M18	165	200
N25	DN65	50	25	1	145	8×M18	185	200
N40	DN80	80	40	1,6	160	8×M18	200	200
N60	DN100	120	60	2,4	180	8×M18	220	250
N100	DN125	200	100	4	210	8×M16	250	250
N150	DN150	300	150	6	240	8×M22	285	300
N250	DN200	500	250	10	295	12×M22	340	350
N400	DN250	800	400	16	355	12×M22	395	400
N600	DN300	1200	600	24	410	12×M22	445	450
N800	DN350	1600	800	32	470	16×M22	505	500
N1000	DN400	2000	1000	40	525	16×M26	565	600
N1250	DN450	2500	1250	50	585	20×M26	615	600
N1500	DN500	3000	1500	60	650	20×M26	670	600
N2000	DN600	4000	2000	80	770	24×M30	780	600
N2500	DN700	5000	2500	100	840	24×M30	890	700
N3000	DN800	6000	3000	120	950	24×M33	1015	800
N4000	DN900	8000	4000	160	1050	28×M33	1115	900
N5000	DN1000	10000	5000	200	1170	28×M36	1230	1000

Datos Técnicos de transmisor

Ratio de rango	1.042361111
Repetibilidad	±0.1% de valor medido
Clase de precisión	Clase 2
Material de electrodo	316L
Clase de protección	IP65
Alimentación	AC220V/50Hz
Señal de salida	Salida analógica: 4～20mA
Portador	Water
Temperatura ambiente	5℃~ 55℃
Humedad relativa	5%~95%
Presión nominal de trabajo	≤1.6Mpa (o 2.5Mpa)
Temperatura del portador y material del empaque	Politetrafluoroetileno: -30~ 150 ℃
Temperatura del portador y material del empaque	Neopreno: -20~ 80 ℃
Connecxión	Brida
Consumo total	≤20W
