Cables de Aluminio Desnudo ACSR

Solicite un presupuesto

Nosotros: http://wirecablesolutions.com/1-2-3-acsr-cable.html

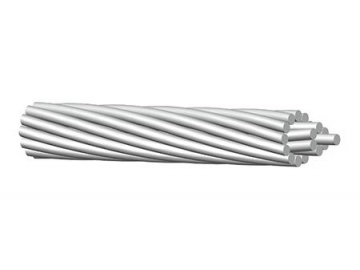

Los cables de aluminio desnudo ACSR también conocidos como cables de aluminio desnudo 1350 –H19, conductor de aluminio ACSR o simplemente cable ACSR es un conductor cableado concéntricamente alrededor de un núcleo de acero galvanizado con cables de aluminio.

El conductor de aluminio ACSR puede ser reforzado galvanizando su núcleo de acero y recubriéndolo de Cinc al 5% para una mayor resistencia ante la corrosión.

Nuestro cable ACSR tiene muchas características considerables como estructura simple, fácil instalación, bajo costo, fácil mantenimiento, buena conductividad eléctrica, alta resistencia mecánica y alta resistencia a la tensión. Debido a su alta resistencia a la tensión es adecuado para ser instalado en líneas aéreas de tramos largos entre ríos, entre valles, etc.

Aplicación:

Los cables ACSR se utilizan en aplicaciones de líneas aéreas de bajo, medio y alto voltaje para la distribución de energía eléctrica primaria y secundaria.

Normas:

B230 Aleación de aluminio 1350-H19 cable con fines eléctricos.
B232 Conductor de aleación de aluminio concéntrico, Revestido de acero reforzado (ACSR).
B498 Cable de acero recubierto en Cinc (galvanizado) para líneas eléctricas aéreas.
B500 Conductor con núcleo de acero revestido en metal para líneas aéreas.

Ficha Técnica:

Calibre del conductor Denominación Núcleo de acero Núcleo de Aluminio Diámetro total del cable (mm) kcmil or AWG No. de hilos Diámetro nominal No. de hilos Diámetro nominal 2312 THRASHER 19 2.07 76 4.43 45.8 2167 KIWI 7 3.78 72 4.41 46.6 2156 BLUEBIRD 19 3.65 84 4.07 50.8 1780 CHUKAR 19 3.51 84 3.7 47.1 1590 FALCON 19 3.38 54 4.36 43.1 1590 LAPWING 7 4.02 45 4.78 40.7 1510.5 PARROT 19 3.59 54 4.25 43.4 1510.5 NUTHATCH 7 4.71 45 4.65 42 1431 PLOVER 19 4.36 54 4.14 46.6 1431 BOBOLINK 7 3.98 45 4.53 39.1 1351.5 MARTIN 19 3.66 54 4.02 42.4 1351.5 DIPPER 7 3.26 45 4.4 36.2 1272 PHEASANT 19 4.77 54 3.9 47.2 1272 BITTERN 7 4.25 45 4.27 38.4 1272 SKYLARK 1 3.78 36 4.78 32.4 1192.5 GRACKLE 19 3.37 54 3.77 39.5 1192.5 BUNTING 7 2.67 45 4.14 32.8 1113 FINCH 19 2.12 54 3.65 32.5 1113 BLUEJAY 7 1.68 45 4 29 1033.5 CURLEW 7 1.68 54 3.51 26.1 1033.5 ORTOLAN 7 1.68 45 3.85 28.1 1033.5 TANAGER 1 1.68 36 4.3 27.5 954 CARDINAL 7 1.68 54 3.38 25.3 954 RAIL 7 1.68 45 3.7 27.2 954 CATBIRD 1 1.68 36 4.14 26.5 900 CANARY 7 1.68 54 3.28 24.7 900 RUDDY 7 1.68 45 3.59 26.6 795 MALLARD 19 1.68 30 4.14 24.9 795 CONDOR 7 1.68 54 3.08 23.5 795 TERN 7 1.68 45 3.38 25.3 795 DRAKE 7 1.68 26 4.44 22.8 795 CUCKOO 7 1.68 24 4.62 23.5 795 COOT 1 1.68 36 3.77 24.3 715.5 REDWING 19 1.68 30 3.92 24.1 715.5 STARLING 7 1.68 26 4.21 21.9 715.5 STILT 7 1.68 24 4.39 22. 6

Calibre del conductor	Denominación	Núcleo de acero		Núcleo de aluminio		Diámetro total del cable (mm)
kcmil or AWG	Denominación	No. de hilos	Diámetro nominal	No. de hilos	Diámetro nominal	Diámetro total del cable (mm)
666.6	GANNET	7	1.68	26	4.07	21.3
666.6	FLAMINGO	7	1.68	24	4.23	22
636	EGRET	19	1.68	30	3.7	23.2
636	SCOTER	7	1.68	30	3.7	19.8
636	GROSBEAK	7	1.68	26	3.97	20.9
636	ROOK	7	1.68	24	4.14	21.6
636	SWIFT	1	1.68	36	3.38	21.9
636	KINGBIRD	1	1.68	18	4.78	20.8
605	TEAL	19	1.68	30	3.61	22.8
605	WOOD DUCK	7	1.68	30	3.61	19.5
605	SQUAB	7	1.68	26	3.87	20.5
605	PEACOCK	7	1.68	24	4.03	21.2
556.5	EAGLE	7	1.68	30	3.46	18.9
556.5	DOVE	7	1.68	26	3.72	19.9
556.5	PARAKEET	7	1.68	24	3.87	20.5
556.5	OSPREY	1	1.68	18	4.47	19.5
477	HEN	7	1.68	30	3.2	17.9
477	HAWK	7	1.68	26	3.44	18.8
477	FLICKER	7	1.68	24	3.58	19.4
477	PELICAN	1	1.68	18	4.14	18.2
397.5	LARK	7	1.68	30	2.92	16.7
397.5	LBIS	7	1.68	26	3.14	17.6
397.5	BRANT	7	1.68	24	3.27	18.1
397.5	CHICKADEE	1	1.68	18	3.77	16.8
336.4	ORIOLE	7	1.68	30	2.69	15.8
336.4	LINNET	7	1.68	26	2.89	16.6
336.4	MERLIN	1	1.68	18	3.47	15.6
300	OSTRICH	7	1.68	26	2.73	16
266.8	PARTRIDGE	7	1.68	26	2.57	15.3
266.8	WAXWING	1	1.68	18	3.09	14
211.6	PENGUIN	1	1.68	6	4.77	11.2
211.3	COCHIN	7	1.68	12	3.37	11.8
203.2	BRAHMA	19	1.68	16	2.86	14.1
190.8	DORKING	7	1.68	12	3.2	11.4
176.9	DOTTEREL	7	1.68	12	3.08	11.2
1678	PIGEON	1	1.68	6	4.25	10.2
159	GUINEA	7	1.68	12	2.92	10.9
134.6	LEGHORN	7	1.68	12	2.69	10.4
133.1	QUAIL	1	1.68	6	3.78	9. 2

Calibre del conductor	denominación	Núcleo de acero		Núcleo de aluminio		Diámetro total del cable (mm)
kcmil or AWG	denominación	No. de hilos	Diámetro nominal	No. de hilos	Diámetro nominal	Diámetro total del cable (mm)
110.8	MINORCA	7	1.68	12	2.44	9.9
105.6	RAVEN	1	1.68	6	3.37	8.4
101.8	PETREL	7	1.68	12	2.34	9.7
83.69	ROBIN	1	1.68	6	3	7.7
80	GROUSE	1	1.68	8	2.54	6.8
66.36	SPARATE	1	1.68	7	2.47	6.6
66.36	SPARROW	1	1.68	6	2.67	7
41.74	SWANATE	1	1.68	7	1.96	5.6
41.74	SWAN	1	1.68	6	2.12	5.9
33.09		1	1.68	6	1.89	5.5
26.24	TURKEY	1	1.68	6	1.68	5
