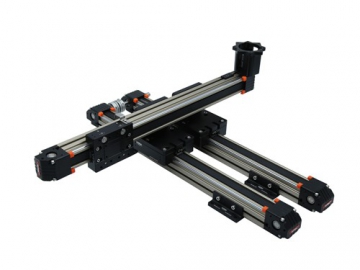

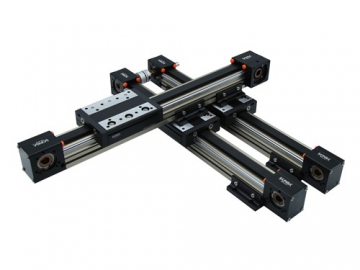

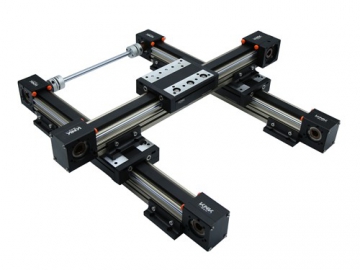

Pórtico de 2 ejes, X-YY’
Solicite un presupuesto
Estos robots de pórtico de 2 ejes X-YY’ pueden realizar un movimiento lineal suave en dos dimensiones, sobre los ejes X e Y. Este tipo de pórticos se caracteriza por contar con una fuerza de apoyo superior debido a que posee dos ejes Y paralelos. Por otra parte, el eje X se encuentra perpendicular al eje Y, y es ideal para la fijación del módulo de movimiento en el eje Z. Nuestros pórticos de 2 ejes pueden cumplir con los requisitos de aplicaciones especiales de diversos clientes.
Especificaciones:- Ancho de guía opcional: 40/45/50/60/80mm
- Longitud: 300mm-4000mm
- Rectitud/Curvatura: ≤0.03/300mm
- Carga: ≤35KG
- Precisión de repetición: ≤0.1 mm
- Longitud de desplazamiento efectivo: 75/95/105/125/180mm
- Especificación opcional de la correa síncrona: HTD 3M, W15mm; STD 5M, W20mm; STD 5M, W30mm
- Módulo lineal de eje simple *3;
- Ensamblaje del eje de enlace *4;
- Soporte de montaje del motor *2;
- Marco estructural * 4;
- Sensor de proximidad eléctrica * 6;
- Placa de montaje * 2;
- Eje de transmisión * 1.
