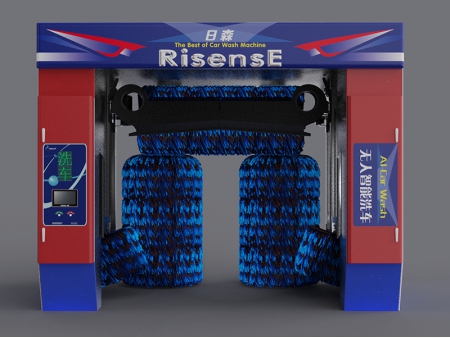

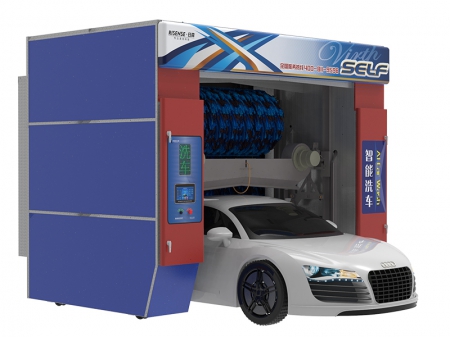

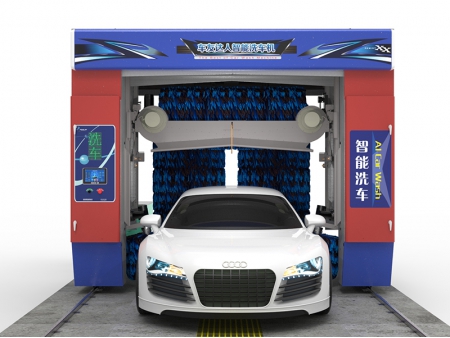

Puente de lavado
CF-360 (estilo UE)
El puente de lavado europeo (CF-360) es una máquina de lavado de vehículos con cepillos para neumáticos, los cuales limpian los neumáticos durante el lavado, procurando un lavado completo. Se usan secadores silenciosos con alta potencia para aumentar el rendimiento de secado. La siguiente tabla contiene informaciones básicas sobre el puente de lavado europeo.
- Parámetros
- Ventajas
- Detalles
- Configuraciones
| Modelo | CF-360 |
| Dimensiones | Longitud*Anchura*Altura: 2.4m×3.6m×2.9m |
| Longitud de los raíles: 9m distancia entre ejes: 3.2m | |
| Rango de ensamblaje | Longitud*Anchura*Altura:10m×3.7m×3.1m |
| Rango de movimiento | Longitud*Anchura: 10000mm×3700mm |
| Voltaje | Voltaje AC380V 50Hz Capacidad 12KVA |
| Distribución del agua | DN25mm flujo de agua≥80L/min |
| Presión del aire | 0.75～0.9Mpa flujo de aire≥0.1m3/min |
| Horizontalidad del suelo | Desviación≤10mm |
| Tipos de vehículos | Sedan/jeep/minibús con menos de 10 plazas |
| Dimensiones máximas | Longitud*Anchura*Altura: 5.4m×2.1m×2.1m |
| Tiempo de lavado | Lavado normal: 3'20'' Lavado Premium: 7'10'' |
| Consumo de agua | 72-95L/coche |
| Consumo de energía | 0.46-0.70kWh/coche |
| Consumo de champú | 10ml/set |
| Consumo de cera | 15ml/set |
| Cepillos verticales cortos | 2 |
| Cepillos verticales largos | 2 |
| Cepillo superior | 1 |
| Marco | Marco de acero aleado ZFC galvanizado por inmersión en caliente |
| Material del cepillo | Cepillo de espuma de cuarta generación |
| Sistema de control | MCU (Risense) |
| Monitoreo optoelectrónico | Banner de EE.UU. |
| Interruptor de proximidad | Pepperl Fuchs de Alemania |
| Contactor | Siemens de Alemania |
| Válvula solenoide | Pinguan |
| Relé térmico | Schneider de Francia |
| MCCB | Schneider de Francia |
| Protector de motor | Schneider de Francia |
| Relé intermedio | Honeywell de EE.UU. |
| Motor de elevación con freno | SITI |
| Motor de rotación del cepillo | SITI |
- EL control electrónico mediante PLC totalmente automatizado mejora la seguridad en el lavado.
- La resistencia anticorrosiva del marco galvanizado del equipo de lavado es de 10 a 20 veces mayor que la de la plancha galvanizada, incrementando su vida útil.
- Los sopladores dobles y el sistema de secado por seguimiento mejoran la eficiencia del secado.
- El sistema de abastecimiento de espuma y cera líquida es simple.
- El método de lavado "en dos clics" simplifica las operaciones.
- El sistema de diagnóstico incorporado puede reconocer y retirar obstáculos.
-
Panel de control
-
Sistema de control MCU
-
Bomba de alta presión
-
Cepillo de espuma
-
Aplicación de champú y cera
-
El sistema de secado por aire con seguimiento de contorno seca vehículos de cualquier forma
-
Dispositivo equipado para obtener información sobre el exterior del vehículo
-
Pantalla LED
-
Espejo convexo
-
Postes anticolisión
-
Sensor fotoeléctrico
-
4ª generación de tecnología fotoeléctrica
La 4ª generación de tecnología fotoeléctrica permite escanear el vehículo y recopilar información sobre la carrocería antes de que este entre en la máquina de lavado. El movimiento de los cepillos superiores es calculado por el sistema PLC, lo que garantiza un funcionamiento suave, estable y libre de interferencias externas.
El lavado de vehículos totalmente automático prioriza la seguridad ante todo. Para garantizarla, la máquina de lavado de pórtico Risense CF-360 está equipada con una pantalla LED, espejos convexos, postes anticolisión a ambos lados y otros accesorios.
-
Boquillas para el lavado de ruedas
Las boquillas de lavado de ruedas se incorporan específicamente en los sistemas de lavado de pórtico para limpiar mejor los cubos de las ruedas.
-
Tecnología de inclinación de los cepillos
Gracias a la tecnología de inclinación, los cepillos laterales multidimensionales se adaptan de forma inteligente a la carrocería del vehículo, mejorando notablemente la eficacia de la limpieza.
Al lavar la parte trasera de vehículos tipo SUV o familiares, los cepillos pivotan hacia adelante y hacia atrás para ajustarse a la inclinación del portón trasero, permitiendo así limpiar las zonas de difícil acceso.
-
Cepillos de espuma con diseño de dientes de sierra y cola de golondrina
Los cepillos laterales y de ruedas del modelo CF-360 de Risense utilizan cepillos de espuma de cuarta generación con diseño de dientes de sierra y cola de golondrina, los cuales destacan por su gran capacidad de retención de agua y su bajo nivel de ruido. Este sistema ofrece un lavado silencioso y eficaz, lo que le ayudará a atraer a más clientes.
-
Sistema de seguridad inteligente
El sistema de seguridad inteligente del modelo CF-360 de Risense consta de seis sensores fotoeléctricos situados en las salidas de aire laterales y un dispositivo de límite de altura en las salidas de aire superiores. Los tres pares de sensores fotoeléctricos se encargan de captar información sobre la carrocería del vehículo, mientras que el dispositivo de límite de altura eleva las salidas superiores al entrar en contacto con el automóvil. La combinación de sensores fotoeléctricos y el dispositivo de límite de altura hace que el proceso de lavado sea mucho más seguro.
| Mecanismos estándar | Mecanismos opcionales |
| Sistema de rociado de jabón | Sistema de lavado del chásis |
| Sistema de rociado de cera líquida | Modo de lavado automático |
| Sistema de secado por seguimiento de contorno | |
| Equipo de intelectualización de datos | |
| Sistema de autodiagnóstico |
