Ensamblaje de amortiguadores

Solicite un presupuesto

Nosotros: http://amwweldingmachine.com/1-2-automobile-shock-absorber-assembly-line.html

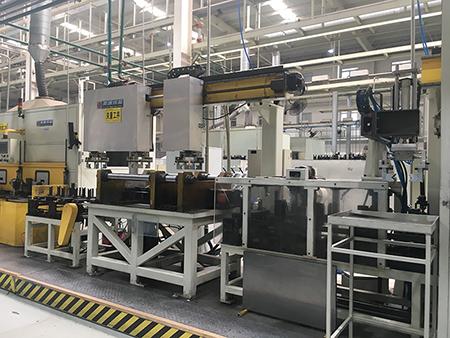

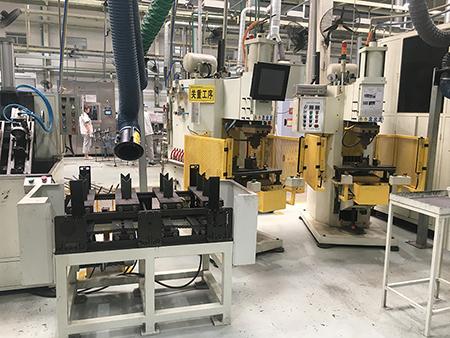

1). Soldadura y línea semi automática de ensamblaje

A). Unidad 1 de ensamblaje de soldadura, incluye los siguiente equipos y brazo robótico

Ítem	Cantidad
Tubo de alimentación automático	1
Mesa de girado de 90º	1
Prensa hidráulica para ensamblaje de soporte	1
Máquina de soldadura por puntos CO2 (Torque único)	1
Prensa hidráulica de ensamblaje de tapa inferior	1
Alimentador automático de la tapa final (Plato de vibración)	1
Brazo robótico de cargado y descargado (2 estaciones de trabajo)	1
4 estaciones de trabajo (Línea única en línea doble)	1
Máquina de soldadura de tapa final	2
Mesa de girado de 180º	1
Máquina de soldadura de soporte superior	2
Cinta transportadora	1
Brazo robótico de cargado y descargado (4 estaciones de trabajo)	1

B). Unidad 2 de soldadura y ensamblaje, incluir los siguientes equipos y brazos robóticos

Ítem	Cantidad
Soldadura por puntos de placa de resorte	1
Placa de resorte y soldadura de soporte	1
Desincrustador (Automático)	1
Brazo robótico de descargado automático para la placa de resorte	1

C). Soldadura automática de residuo triturado, enfriado, formado, punzonado, descargado y más, incluyendo los equipos siguientes y brazos robóticos

Cintra transportadora	1
Desincrustador (Automático)	1
Sistema de enfriamiento de la pieza de trabajo	1
Inspección de apertura de la estructura antes del formado	1
Brazo robótico de descargado para productos no calificados	1
Sistema transportador	1
Máquina de formado de soporte	1
Punzonadora direccional dual para soporte	1
Brazo robótico de cargado y descargado para punzonadora	1
Sistema transportador	1

D). Estación de trabajo de robot de soldadura:

Ítem	Cantidad
Máquina robótica de soldadura con barra estabilizadora	2
Sistema transportador	1

E). Soldadura de proyección para soportes de señales para limpieza post soldadura después de la prueba de fuga

Ítem	Cantidad
Proyección de soldadura para argollas A y B	2
Sistema transportador	1
Máquina de prueba de fuga de estación de trabajo dual	1
Mesa de inspección	1

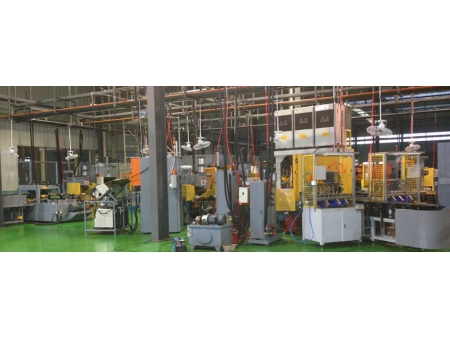

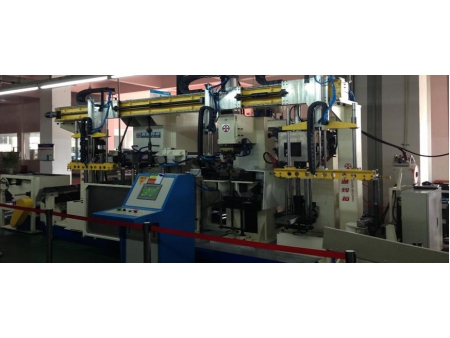

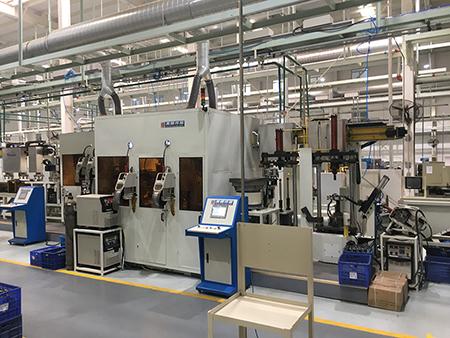

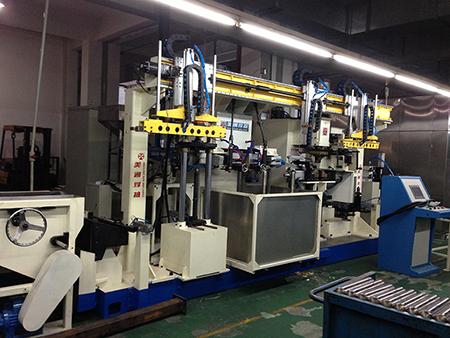

2). Línea automática soldadura y ensamblaje de amortiguador

Los procesos de producción de los amortiguadores posteriores incluyen: tubo de cargado, tapa final de cargado, prensa ensambladora de tapa final, soldadura por roldanas para tapa final, cargado de anillos de elevación, soldadura de proyección para anillos de elevación, soldadura MIG para tapa final, descargado automático, prueba de fuga, y más.

Ítem	Cantidad
Sistema transportador servo láser	1
Brazo robótico con sistema de movimiento de arriba a abajo	1
Pinza robótica	5
Máquina de cargado de tubo	1
Brazo robótico de cargado de tapa final	1
Prensa de ensamblaje de tapa final	1
Máquina de soldadura por roldanas de tapa final	1
Brazo robótico de cargado de anillo de elevación	1
Máquina de soldadura por protuberancias para anillo de elevación	1
Máquina de soldadura MIG para tapa final	1
Máquina de prueba de fugas	1

3). Máquinas de soldadura y ensamblaje para amortiguadores

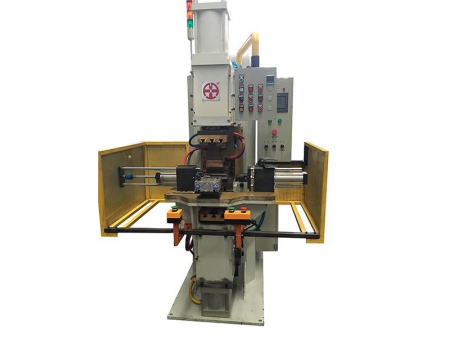

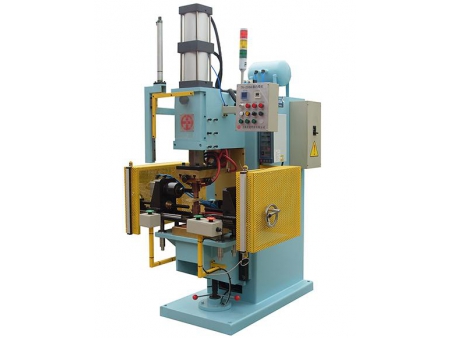

3.1) Soldadura por proyección

3.1.1) Soldadura de proyección para soporte y fijación baja

Especificaciones

Capacidad: Cilindro de 2 ton
Carrera vertical: 160 mm
Profundidad de entrada: 350 mm
Soldadura por puntos: 12 proyecciones
Potencia: 300 KVA
Control de soldadura MIYACHI
Sistema prismático para poder garantizar el movimiento de la cabeza superior y alineamiento durante el proceso (movimiento de arriba y abajo)
Control de soldadura de buena calidad con caja roja.

3.1.2) Soldadura de proyección para soportes de tanque de combustible

Especificaciones

Capacidad: 2 tons con cilindro tándem
Carrera vertical: 120 mm
Profundidad de entrada: 350 mm
Altura abierta: 300 mm
Potencia: 200 KVA
Control de soldadura MIYACHI
Pre configurado para parámetros de soldadura
Sistema prismático para poder garantizar el movimiento de la cabeza superior y alineamiento durante el proceso (movimiento de arriba y abajo)
Control de soldadura de buena calidad con caja roja.

3.1.3) Soldadura de proyección para soportes de tanque de combustible

Especificaciones

Capacidad: 2 tons con cilindro tándem
Carrera vertical: 120 mm
Potencia: 200 KVA
Control de soldadura MIYACHI
Pre configurado para parámetros de soldadura
Sistema prismático para poder garantizar el movimiento de la cabeza superior y alineamiento durante el proceso (movimiento de arriba y abajo)
Control de soldadura de buena calidad con caja roja.

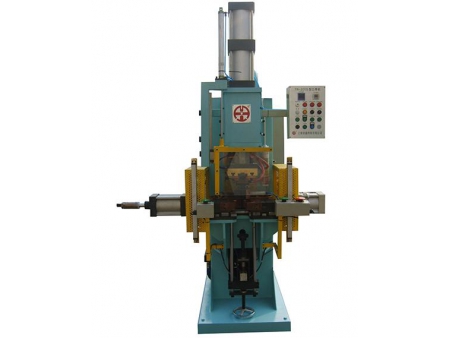

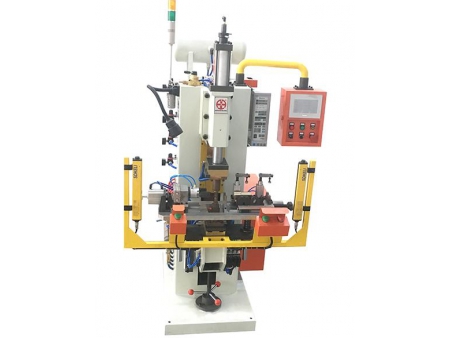

3.1.4) Soldadura de proyección horizontal para vástago del pistón

Especificaciones

Capacidad: Cilindro de 1.5 tons
Carrera horizontal: 120 mm
Potencia: 200 KVA
Control de soldadura MIYACHI
Pre configurado de parámetros de soldadura
Sistema prismático para poder garantizar el movimiento de la cabeza superior y alineamiento durante el proceso (movimiento de arriba y abajo)
Control de soldadura de buena calidad con caja roja

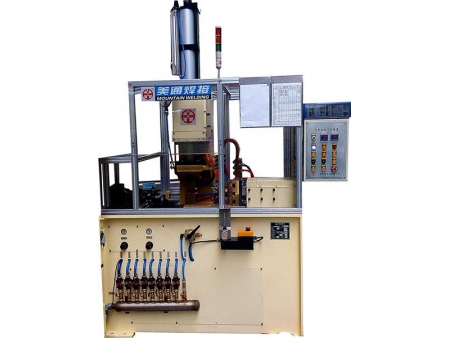

3.2) Soldadura por puntos

3.2.1) Soldadura por puntos y prueba de fuerza para vástago del pistón, anillo espaciador

Especificaciones

Capacidad: Cilindro de 600Kg
Carrera vertical: 100 mm
Potencia: 100 KVA
Control de soldadura MIYACHI
Pre configurado de parámetros de soldadura
Control de soldadura de buena calidad con caja roja

3.2.2) Soldadura de 4 puntos para vástago del pistón, anillo espaciador

Especificaciones

Capacidad: Cilindro 600Kg
Carrera vertical: 100 mm
Potencia: 2X100 KVA
Control de soldadura MIYACHI
Pre configurado de parámetros de soldadura
Luego de la soldadura por puntos, probar la fuerza del anillo
Control de soldadura de buena calidad con caja roja

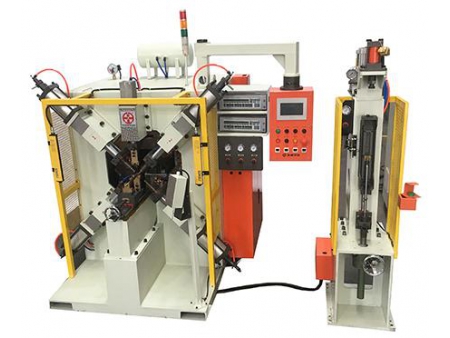

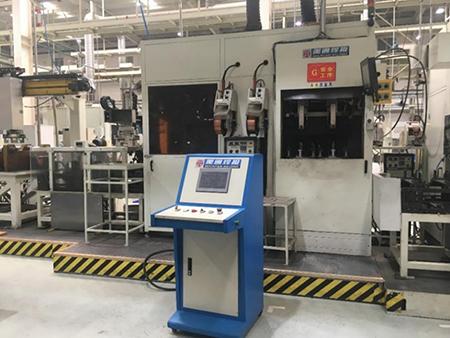

3.3) Soldadura por costura

3.3.1) Soldadura por costura para soldadura superior

Especificaciones

Capacidad nominal: 200 KVA
Fuerza del electrodo: 3900 KN
Diámetro del amortiguador: 30—80 mm
Longitud del amortiguador: 100—500 mm
Fuerza de sujeción vertical: 6000 KN
Control de soldadura MIYACHI
Cabezal de soldadura de electrodo con contactadores Ag (99.99%)
Control de soldadura de buena calidad con caja roja

3.3.2) Máquina de soldadura por roldanas semi automático para parte superior

Especificaciones

Capacidad nominal: 200 KVA
Fuerza del electrodo: 3900 KN
Diámetro del amortiguador: 30—80 mm
Longitud del amortiguador: 100—500 mm
Fuerza de sujeción vertical: 6000 KN
6 tablas índices con posición de cargado y descargado
Control de soldadura MIYACHI
Cabezal de soldadura de electrodo con contactadores Ag (99.99%)
Control de soldadura de buena calidad con caja roja

3.3.3) Máquina de soldadura por roldanas semi automático para parte inferior

Especificaciones

Capacidad nominal: 200 KVA
Fuerza del electrodo: 3900 KN
Diámetro del amortiguador: 30—80 mm
Longitud del amortiguador: 100—500 mm
Fuerza de sujeción vertical: 6000 KN
6 tablas índices con posición de cargado y descargado
Control de soldadura MIYACHI
Cabezal de soldadura de electrodo con contactadores Ag (99.99%)
Control de soldadura de buena calidad con caja roja

3.4) Soldadura MAG

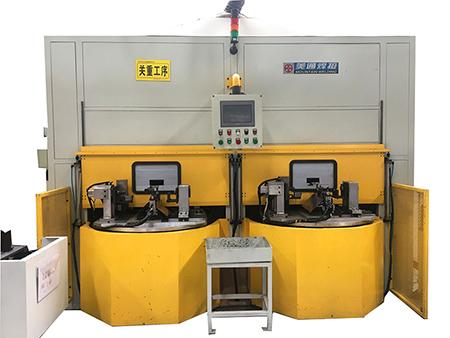

3.4.1) Máquina de soldadura MAG con 2 tornos

Especificaciones

Gas: -Mezcla de gas al proceso de soldadura por arco: 83% Ar y 17% CO2
Alambre: - Diámetro del alambre: 1,0 o 1,2 mm
Alimentador del alambre y potencia de soldadura – Panasonic o Lincoln
Torque: - Cantidad: 2
Ajuste de los torques: ajuste en 3 ejes (x, y, z)
Torque de soldadura –Panasonic/ BINZEL
Soporte de torque
Estructura fuerte, durable y precisa
Ajuste de sistema de fácil posicionado de los torques
Caja de engranaje
Rodillo esférico protegido para movimiento deslizante
Válvula proporcional para el control del movimiento de la mesa de herramientas
Programa
Programas de contrapartes;
Programa para alertar al operador para limpiado de torque y cambiado de programa Red Switch para alertar cualquier anomalía en la soldadura, herramienta de alarma: - Herramienta será suministrada por el proveedor
Suministra 2 ventanas grandes y laterales, y las puertas son fáciles de acceso por el operador.

3.4.2) Máquina de soldadura MAG con torque único

3.5) Spin Closer

3.5.1) Gas filling and Spin Closer for struck

Ajuste del cabezal superior	300mm
Fuerza de máx cerrado formado	12000Lbs
Velocidad de eje superior	180rpm
Cargado y descargado	Manual
Potencia total	15KW
Dimensiones totales de la máquina	1800x110x2300mm
Peso de la máquina	3600Kg
PLC	SIEMENS

Llenado de gas y girado orbital cerrado en el mismo tiempo
La velocidad alta de la base baja es controlado por servo válvula
Cargado cerrado, revolución y fuerza de gas controlado y mostrado en la pantalla

3.5.2) Spin Closer for Rear Shock Absorber

Ajuste del cabezal superior	80 mm
Fuerza de máx cerrado formado	6000 Lbs.
Velocidad de eje superior	500 rpm
Potencia total	15 KW
Diámetro	40-60mm
Grosor	2mm
Longitud	300-940mm
Tiempo de ciclo	7 segundos
Dimensiones totales de la máquina	1500x130x2300 mm
Peso de la máquina	2600 Kg

3.6) Prensa hidráulica

3.6.1) Prensa de ensamblaje
3.6.2) Máquina de formado de tubo

3.7) Máquina automática de perforado multi cabezal

Carrera total	80 mm
Carrera de cortado	0-30 mm
Velocidad de girado	2600 rpm@ 50Hz
Potencia total	3.3 KW
Máx diámetro de perforado de agujero (acero)	3.5 mm
Máx cantidad de cabezales	8
Periodo de ciclo	3 segundos
Cargado y descargado	Automático
Dimensiones totales de la máquina	251020502300
Peso de la máquina	3600Kg
