Máquina de electroerosión por hilo, mediana velocidad
Solicite un presupuesto
Esta máquina de electroerosión por hilo de mediana velocidad (serie MS-EDM) tiene una mejor precisión que el anterior modelo, siendo controlada de manera minuciosa dentro de un 0.01mm, en cuanto el acabado de superficie, por lo general se encuentra entre 1.2μ y 1.6μ. Podemos realizar sin problema personalizado conforme a los requerimientos que Usted necesite y de ser necesario poder alcanzar 1.2μ para su mejor rendimiento. Ésta máquina de electroerosión por hilo de mediana velocidad es fabricada para poder realizar el proceso de alta precisión de moldes, herramientas, entre otros componentes que requieran alta precisión.

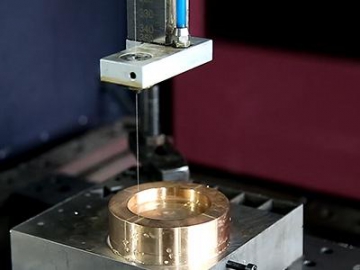

Muestras
Parámetros
Parámetros técnicos | Serie MS-WEDM | ||||
Modelo | Unidad | JC-3240Z | JC-4050Z | JC-4555Z | |
Viajes X,Y,Z | mm | 320/400/300 | 400*500/300 | 450/550/300 | |
Tamaño de la mesa de trabajo | mm | 720*500 | 870*600 | 870*600 | |
Grosor de procesamiento | mm | 300 | |||
Ángulo máximo | ° | ±3° | |||
Máx. cargado en la mesa de trabajo | Kg | 400 | |||
Máx. velocidad de maquinado | mm²/min | ≥200 | |||
Precisión de maquinado | mm | ±0.005 | |||
Rugosidad | uRa | ≤1.2 | |||
Diámetro del hilo de molibdeno | mm | 0.1~0.2 | |||
Máx. amperaje de trabajo | A | 5 | |||
Potencia de la máquina | V/Kw | Personalizable | |||
Dimensiones de la máquina | mm | 1700×1300×1900 | 1850×1450×1900 | 1900×1450×1900 | |
Peso de la máquina | Kg | 1500 | 1700 | 1800 | |
Dimensiones del controlador | mm | 750*800*1800 | |||
Peso del controlador | Kg | 200 |
Características
- No deformación del marco de la máquina aunque se encuentre en altas temperaturas ya que pasa por tratamiento de enfriamiento y de desgaste.
- Con guía lineal de la marca HIWIN, la precisión de la máquina se encuentra bajo 0.01mm.
- El hilo de la electroerosionadora puede ajustar la tensión de manera automática conforme a la situación práctica durante el procesamiento para poder realizar fuerza uniforme y poder mantener la dureza de la superficie menos de 1.2uRa.
- Procesamiento de velocidad rápida, puede llegar a los 200 mm²/min.

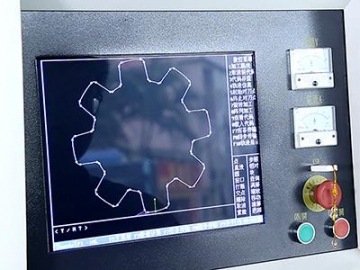

- Procesamiento de corte controlado por el sistema PLC.
- La circulación de fluido de corte y el sistema de filtración permite mejorar la velocidad de procesamiento y además el acabado de la superficie.
