Perfiladora de estructura de acero de calibre ligero Rollex-2020(89/91), Máquina de perfilado de acero, Máquina perfiladora de estructura de acero
Máquina perfiladora de estructura de acero
La máquina perfiladora de estructura de acero ligero Rollex-2020 (89/91) es una máquina de perfilado totalmente automática de armazón, viguetas de banda, travesaños y pista/vía. Esta máquina perfiladora versátil puede producir perfiles con ancho de 89mm y 91mm. La velocidad de montaje de la estructura de acero se incrementa en un 30% con respecto al modelo de máquina XHH-89-5S. Esta máquina perfiladora de estructura de acero es capaz de perfilar espesores de material de 0.6 a 1.2mm.
| Modelo | C89/91 |
| Dimensión | 4100*920*1440mm |
| Potencia del servomotor principal | 7.5kW |
| Motor hidráulico | 7.5kW |
| Pasos de perfilado | 9 pasos |
| Velocidad de perfilado | 4-5tons/8horas |
| Voltaje | 380V/50Hz/trifásico |
| Ancho efectivo | 89mm, 91mm |
| Ancho del material | 174mm |
| Altura de la pestaña | 38mm |
| Borde | 9mm |
| Grosor del material | 0.6-1.2mm |
| Tolerancia para corte y punzonado | ±0.5mm |
| Tolerancia para perfilado | ±0.75mm |
| Sistema de control | Sistema de control informático de la CIP |
| Software de diseño | Vertex |
| Rodillos | Fabricado con acero SKD-11 con tratamiento térmico, cromado duro en la superficie de los rodillos |
| Material para el eje | SKD-11 |
| Material para el perforador | SKD-11 |
| Material para el cortador | SKD-11 |
- Máquina perfiladora principal
- Desenrollador eléctrico de 3 toneladas
- Sistema de servomotor
- Sistema de control informático IPC (laptop Lenovo)
- Software de producción (1set)
- Software de diseño-Vertex, licencia de uso permanente

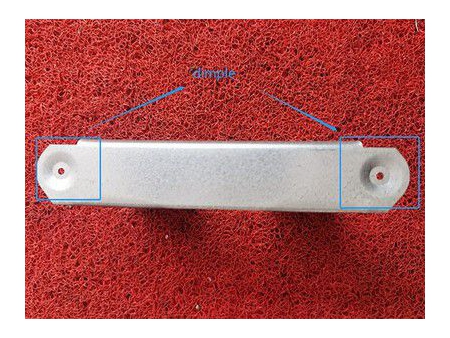

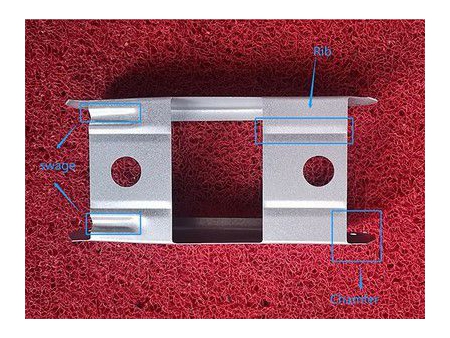

- Dispositivo hidráulico de punzonado automático (muesca de banda/borde, swage, orificio de servicio, chaflán, hoyuelo, orificio de perno)
- Dispositivo hidráulico de post-corte (Material:SKD-11)
- Dispositivo de impresión automática
- Tabla/Mesa de acabado (4m)
- Manual de operación
-
-

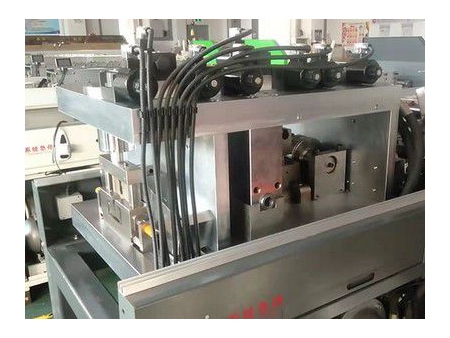

Molde de post-punzonado
Todas las perforadoras de XHH cuentan con con post-punzonado y post-corte, que hacen un rendimiento de más alta precisión en posición y dimensión
-

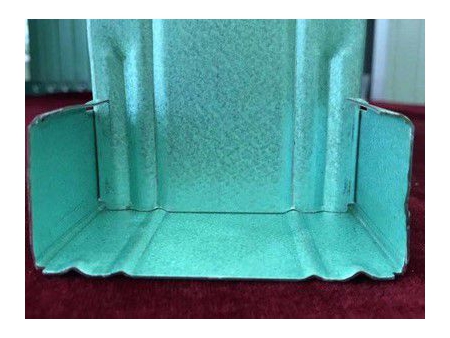

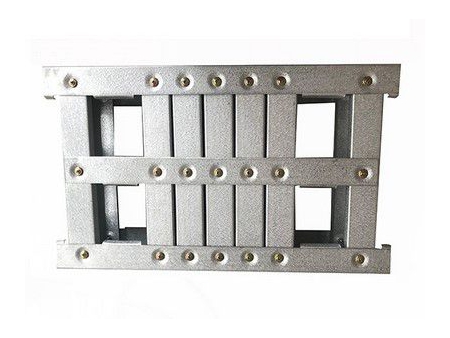

Conexión de corte final perfecta (sin costura)

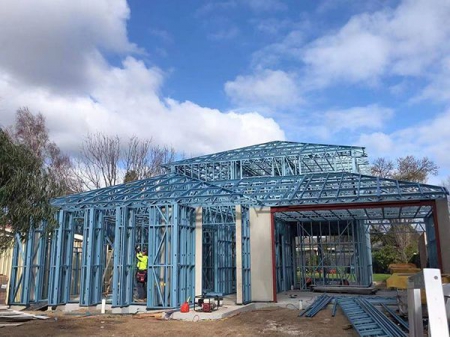

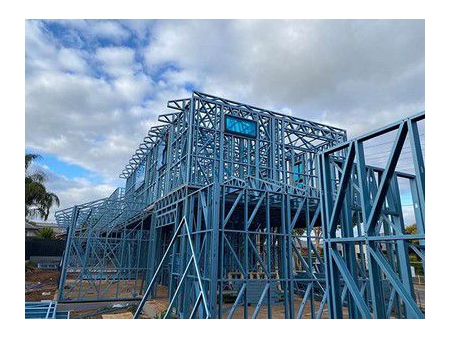

La conexión de corte final sin costura es un diseño patentado de la perforadora de XHH. Los dos extremos del marco vertical pueden conectarse sin problemas a la banda de los marcos horizontales inferior y superior. Por lo tanto, el peso de la casa se puede cargar directamente y pasar por el marco vertical, lo que hace que la casa sea más segura.
-

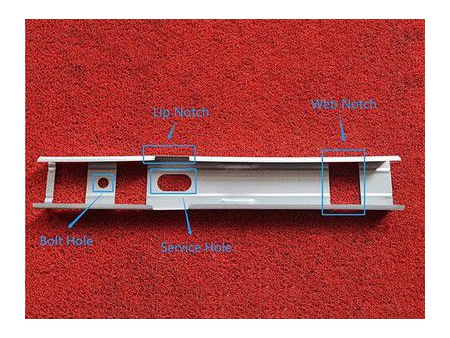

Punzonado continuo de muesca de banda sin extrusión de material
La fuerza de la materia prima se reducirá en gran medida cuando se fabriquen muescas continuas de banda y bordes, por lo que el material en la máquina de pre-punzonado puede extruirse fácilmente durante el proceso de perfilado. La perfiladora de XHH con sistema de post-punzonado puede hacer muesca de banda más continua incluso en espesor delgado de 0.55mm sin extruir material.
-

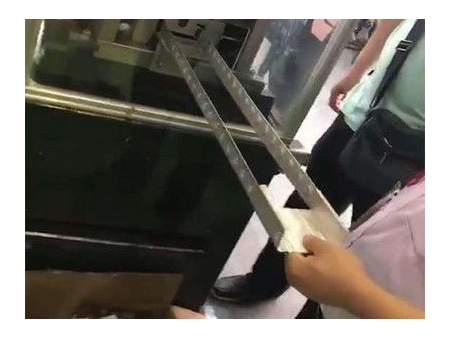

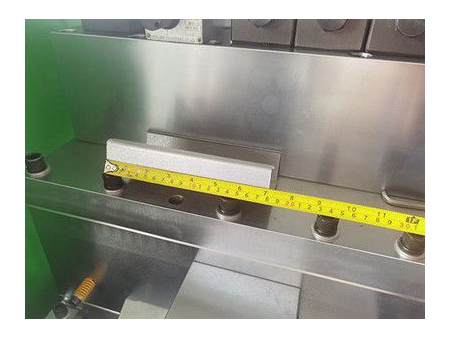

Menor desperdicio de material
Corta distancia entre el troquel de punzonado y de corte capaz de limitar la longitud de desperdicio del material de arranque a 0.02m y la longitud del residuo del material final dentro de 1 metro.
-
Ahorro de costos

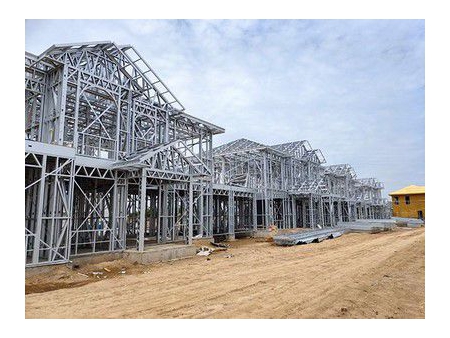

El ancho de la tira de acero de la máquina de XHH es: 170-174mm de ancho, 10mm menos que la mayoría de las otras máquinas perfiladoras en el mercado. Para una casa de 200 metros, el marco total es de alrededor de 7000m, lo que puede ahorrar material de 439.6-659.4kg
Grosor del material 0.8mm 1.0mm 1.2mm Material ahorrado por casa 439.6kg 549.5kg 659.4kg La longitud de cada residuo de arranque de la máquina de post-punzonado y corte de XHH es de aproximadamente 1M; la mayoría de las máquinas en el mercado son de pre-punzonado y post-corte (de otro proveedor), su material de desecho es de aproximadamente 8m en cada puesta en marcha
Arranque/cambio de bobina de acero 8.11-12.13 Kg 5 bobinas de acero/día 40.55-60.65 Kg Material ahorrado/año 12.17-18.2 T
