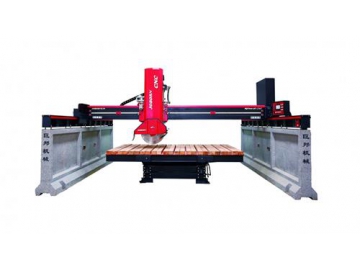

Sierra CNC cortadora de piedras tipo puente

Solicite un presupuesto

Nosotros: http://stone-saws.com/1-2-smart-cut-stone-cutting-bridge-saw.html

Materiales de corte adecuados: losa de piedra, como granito, piedra arenisca, piedra artificial, piedra caliza, mármol travertino y mármol.
El tamaño adecuado para el corte es de 3.2m x 2m
Diámetro de la hoja opcional: 450mm, 600mm, 700mm
Profundidad de corte: 100mm, 180mm, 230mm
Peso: Losa de piedra de menos de 3 toneladas

Descripción

La sierra CNC cortadora de piedras tipo puente está equipada con un sistema CNC. Ésta es una de nuestras máquinas cortadoras de piedra infrarrojas. La máquina cortadora de piedra logra una mayor precisión y mejor seguridad, gracias a que está controlada por un sistema de programas de computadora y la posiciona el dispositivo de alineación de láser infrarrojo. Para lograr mejorar la eficiencia operativa, podemos girar la mesa de trabajo a la izquierda y la derecha a 90 grados y hacia arriba y hacia abajo a 85 grados.

Efecto de corte

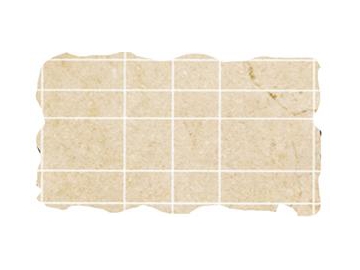

Efecto de corte de la mesa de trabajo de 90 grados

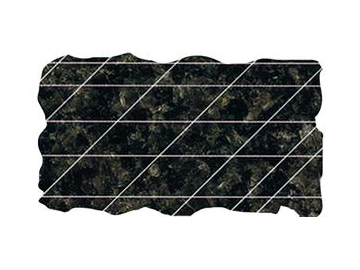

Efecto de corte de la mesa de trabajo de 360 grados

Especificaciones

Denominación	Unidad	SQC450-4D CNC	SQC600-4D CNC	SQC700-4D CNC
Diámetro de disco máximo	mm	Φ450	Φ600	Φ700
Trazo de elevación máximo	mm	220	350	470
Tamaño de la mesa de trabajo	mm	3200×2000
Variedad de rotación de la mesa de trabajo (Opcional)		0°,90° / 0°～360° (se ajusta cada 45°)
Grado de rotación de la mesa de trabajo		85°
Altura de procesamiento máxima	mm	100	180	230
Consumo de agua	m³/h	3
Energía del motor principal	kW	15	18.5	22
Energía total	kW	21	24.5	28
Dimensiones (L x A x A)	mm	6000×4800×3200	6000×4800×3200	6000×4800×3400
Peso	kg	5700 (6500kg incluye soporte de acero)	5800 (6600kg incluye soporte de acero)	5900 (6700kg incluye soporte de acero)

Flujo de trabajo

Cloque la piedra en la mesa de trabajo
Arranque el equipo

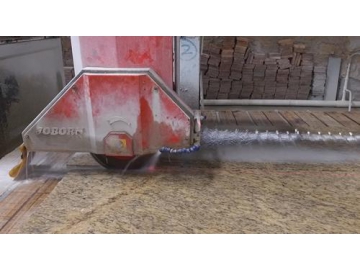

Corte

Componentes

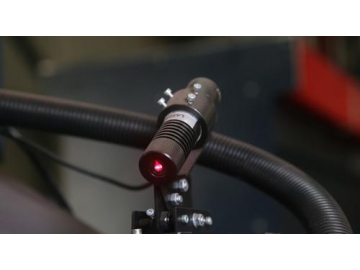

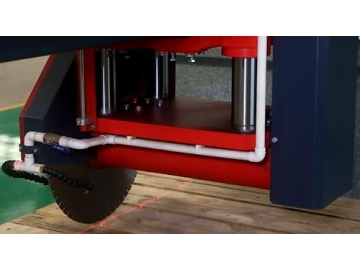

Dispositivo de alineación de láser infrarrojo
Buje guía enchapado en cromo
Cepillo guía resistente al desgaste

Detalles del equipo

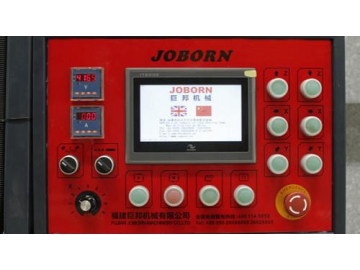

Interface del sistema CNC
Con una interface de interacción humanizada entre el operario y la máquina, la sierra cortadora de piedras tipo puente es simple de operar y altamente precisa.

Conversor de frecuencia Bosch de Alemania
El cabezal puede ajustar la velocidad de acuerdo con los diferentes materiales y se controla con el conversor de frecuencia Bosch de Alemania, que dicta su movimiento de izquierda a derecha.

Sistema hidráulico dual
Con una hoja controlada por el sistema hidráulico dual hecha en Taiwán, que realiza los movimientos hacia arriba y hacia abajo, la sierra tipo puente logra un funcionamiento estable.

Motor principal
La mesa de trabajo se suelda a partir de secciones estructurales ultra pesadas. La mesa de trabajo posee una mayor capacidad de carga y es más duradera, especialmente en comparación con las mesas de trabajo comunes.

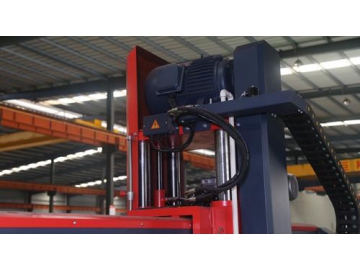

Motor principal
El motor principal tiene una gran eficiencia energética, por lo que la sierra tipo puente ahorra energía y resulta muy poderosa. Esto ayuda a que los clientes ahorren en costos en los usos a largo plazo.

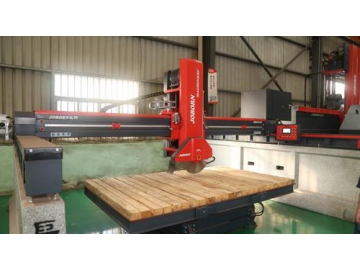

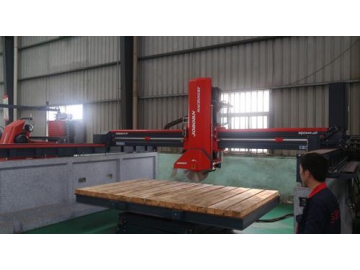

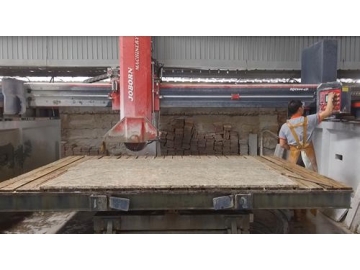

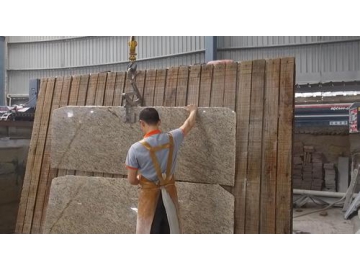

Utilización en la fábrica del cliente

Entrega
