Sistema de riego de pivote central (Pivote de remolque)
Sistema de riego de pivote central de remolque

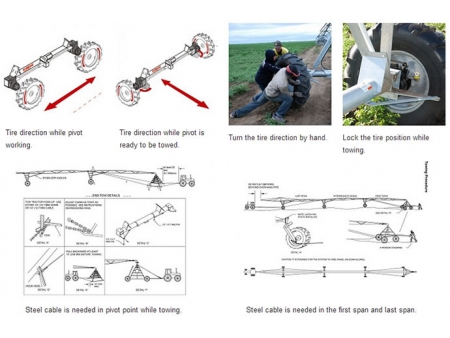

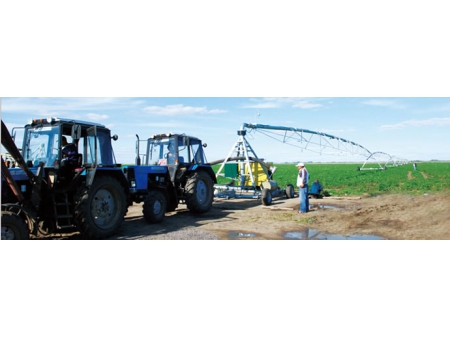

El pivote central de remolque permite a los agricultores mover manualmente el sistema de riego en el terreno. La dirección del pivote portátil puede cambiar mientras funciona o está siendo remolcado. Cuando remolca, bloquee la posición de las ruedas para tener más control. El cable de acero adjuntado al primer y último tramo es necesario para remolcar el pivote central.
- Punto de pivote
- Generador diesel
- Tramos
- Cobertura
- Cañón de riego
- Rociador
- Inyector químico
- Filtros múltiples
- Sistema de frenado y reversa automático
- Envío
- Instalación
- Piezas de repuesta y garantía

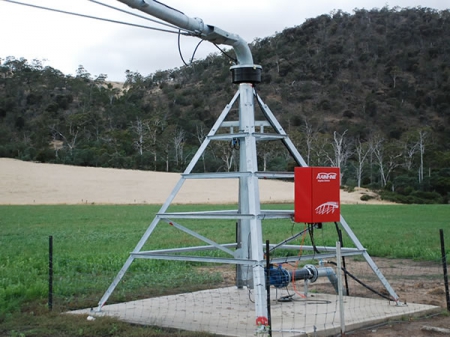

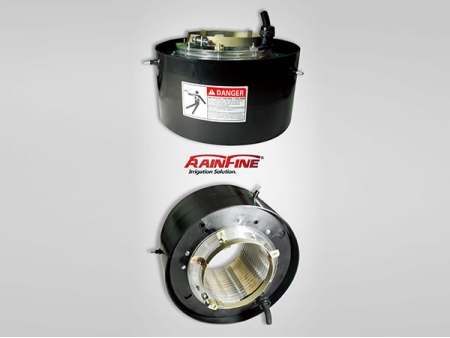

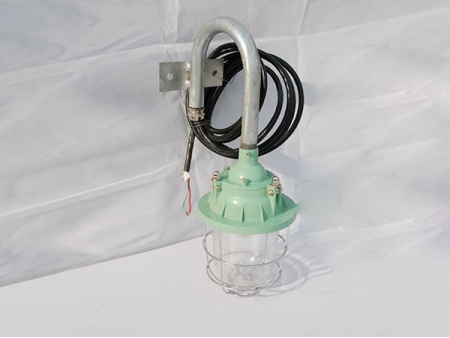

Nuestra torre central fija de acero galvanizado en caliente tiene un panel principal con un sistema de apagado y reversa automático, medidor de presión, luz de punto de pivote y anillo recolector eléctrico.
Especificaciones del punto de pivote

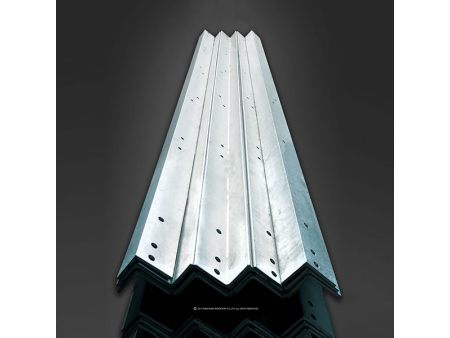

Tamaño del ángulo de la pata: 100mm×100mm×10mm grosor
Elevador: 8"×3mm

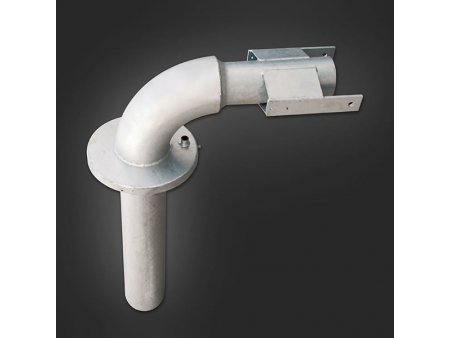

Codo: 8"×3mm grosor

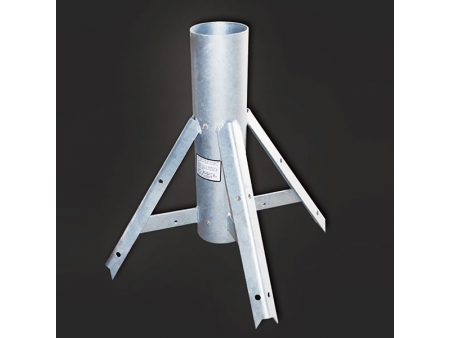

Un diseño especial forma una ancla sólida para sistemas de riego grandes.

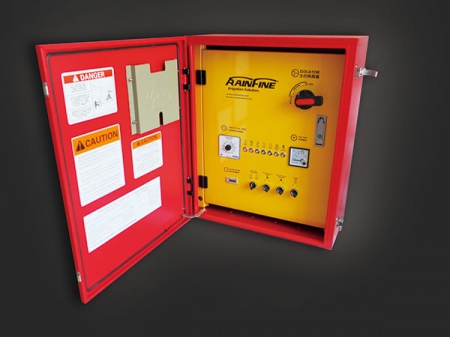

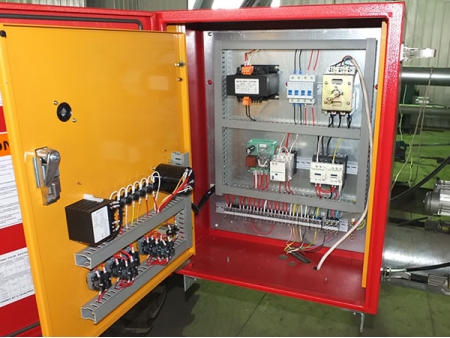

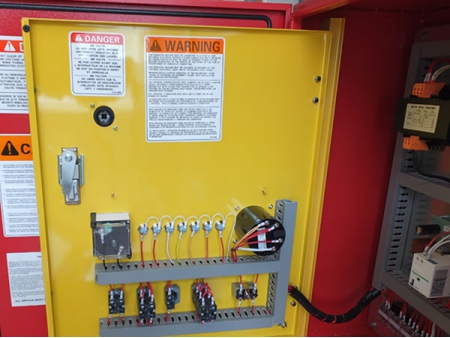

Panel de control
Interruptor principal
Transformador de control
Interruptor de arranque/frenado
Contactor principal
Indicadores de monitoreo
Índice de los contactores de avance /reversa de 600V a 30 amps.
Fusiles– 30 amps

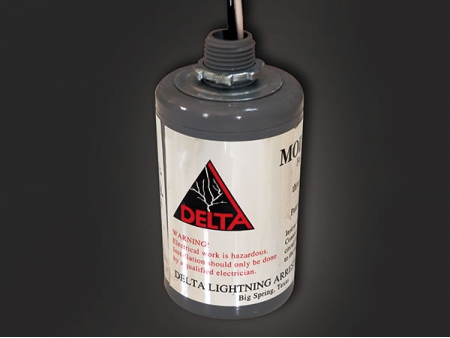

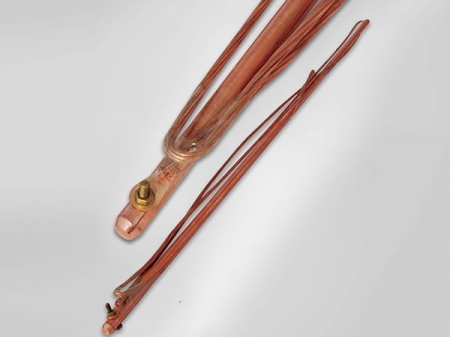

Pararrayos
Monitores del sistema
Potencia de control

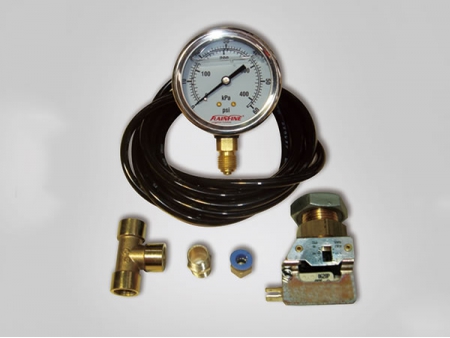

Presión
Movimiento de la última torre
Potencia del circuito de control
Estado de circuito de seguridad
Circuito de control de reversa
Circuito de control de avance
Circuito de control de bomba
Potencia de entrada de 380V
Nuestro control principal también soporta
Arranque / frenado sin agua
Dirección de funcionamiento (frenado/reversa automáticos)
Ajuste de velocidad
Relé de sub-voltaje
Relé de sobre-corriente
Frenado de emergencia
Apagado por baja presión de agua
Ofrecemos varios generadores diesel de 6 a 20 para pivotes y podemos ofrecer generadores diesel pequeños que la mayoría de las marcas no pueden. Si necesita reemplazos o piezas de repuesto para estos generadores, contáctenos.
Especificaciones
Modelo No.: PF15GF
Potencia principal (kw/k VA): 15/19
Potencia de reposo (kw/k VA): 16.5/20.9
Modelo del motor: 4L22BD-4
Modelo del alternador: FD1E
Dimensiones (mm): 1360×560×885 Peso (kg): 420

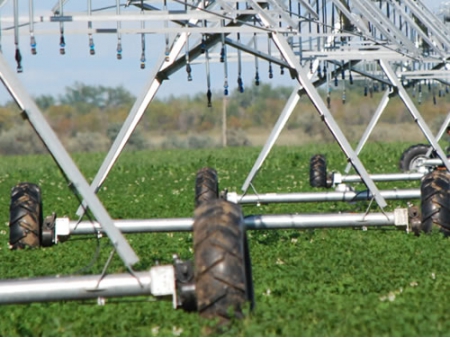

Los tramos revestidos con cinc metálicos están montados en la torre intermitente. Cada uno viene con dos ruedas, una unidad de accionamiento de eje con un motor reductor eléctrico y engranajes en las ruedas; el bloque electrónico del sistema de la igualación y verificación.
El diseño de celosía es la pieza más importante del sistema de riego de pivotes. Es por eso que Rainfine calcula de forma precisa los mecanismos estructurales y prueba los sistemas de pivotes en condiciones rigurosas. Nuestras estructuras de pivotes son lo suficientemente duraderas para soportar 20 años de trabajo sin doblarse ni quebrarse.

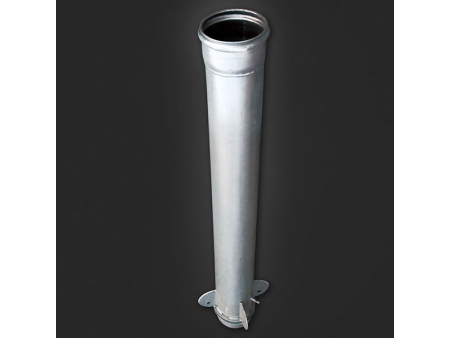

Dos opciones de tubo
1. Tubo galvanizado de 8", 6 5/8", 5 9/16"
2. Tubo galvanizado con revestimiento de poliuretano 8", 6 5/8", 5 9/16" para agua especial
Caldero de galvanizado
Dimensiones internas: 14,000 largo x 1,200 ancho x 2,000 mm profundo
Por W. Pilling de Riepe, Alemania, el fabricante de calderos líder del mundo
Pared con grosor de 50mm, Placa de grado especial europeo (ver análisis a continuación)
Análisis típico: C, .08%; Mn, .5%; P, .02%; S, .02%;Si, sólo trazos
Volumen de cinc del caldero: 90 toneladas
Peso del caldero: 25,150 kgs
Estándares de calidad: BS-729, ASTM-A123

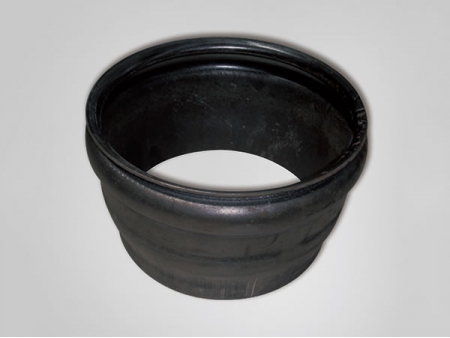

El diseño de junta flexible hace que el pivote sea lo suficientemente resistente y flexible para toparse con terrenos con pendientes y montañosos mientras está en movimiento. Debido a que este acoplado de aluminio se romperá si los tramos no están alineados apropiadamente, causando pérdidas de agua y disminución de la presión de agua, estamos diseñando un panel de control para apagar el sistema y detener la máquina cuando la presión de agua disminuye. Los accesorios para tubos de plástico reducen la fricción de agua y su resistencia.
Usamos un sistema de calentamiento eléctrico de alta frecuencia para calentar ambos extremos de las barras de acero y una máquina de forjado de cabezales para formarlos. Cuando se corta la barra, la barra de acero y el cabezal tienen la misma estructura molecular. Esta barra de celosía puede soportar 60.000psi. Usamos barras con un diámetro de 22mm en lugar de 19mm, haciendo que nuestras barras de celosía sean más resistentes que otras en el mercado.

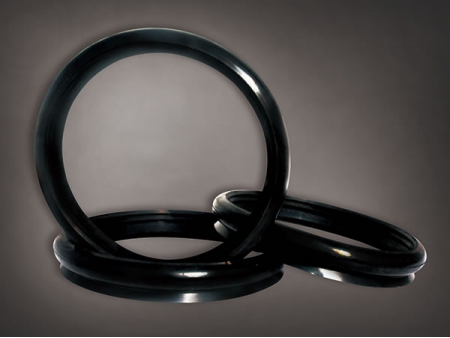

Dos opciones de acopladores
1. Acopladores estándar
2. Acopladores universales
Unidades preensambladas
Diseño universal
Instalación simple
Diseño flexible estabilizado UV
Dos opciones de engranajes
1. Estándar Cummins:
Material: Hierro gris HT250
Material del eje: acero forjado de alta resistencia
El ángulo de presión del tornillo sinfín y engranaje es de 14 1/2 grados
2. Alta resistencia de Rainfine:
Material: Hierro dúctil HT300
Material del eje: Acero 45
Ángulo de presión del tornillo sinfín y engranaje modificado.
Mejoría significante respecto a los modelos estándar
Diseñado especialmente para usar en climas cálidos
donde el pivote se utiliza por más de 300 días al año
Dos opciones de rueda
1. Rueda de caucho:
11.2×38: Buena holgura y flotación
14.9×24: neumático sin cámara de 4 capas para tramos más largas y pesadas.
16.9×24: Mayor flotación para tramos más largos.
2. Rueda de plástico:
Llanta: 10×38 con almohadillas plásticas (16 pcs×4kgs cada una)
Tamaño similar con rueda de caucho de 14.9×24
Nunca plano / Protección UV
Reemplazo de almohadillas / Sin mantenimiento
Cuello de cisne: M × M, M × F, M × B, brazo de surcos y estándar
Se utiliza un proceso de soldadura automático para hacer tubos de tramos uniformes y de alta calidad. Usando una tecnología de perforación desarrollada en Alemania le da a los tubos de cuello de cisne una conexión resistente para las salidas de los tubos, reduciendo cualquier daño al cuello de cisne cuando vibra el rociador.
Caja de torre
Índice del contactor de 600V a 16 amp. mín.
Índice de interruptores de alineación de 277V a 15 amp. probado en 10.000.000 ciclos.
Índice del interruptor de on-off de 600V a 10 amp.
Especificaciones del cable
4# calibre 14, 6# calibre 18
4# calibre 12, 6# calibre 14
4# calibre 10, 6# calibre 14
Cubierta de PVC interna de un grosor de 30 mil
Cubierta de aluminio de 80 mil
Cubierta externa de polietileno de alta densidad de un grosor de 15 mil
Resistente a la luz solar
Protección contra humedad y suciedad
El cable de la cobertura de alta resistencia es usado en coberturas grandes. Este diseño ayuda a los agrícolas a aumentar su producción con una menor inversión.
Tamaño del tubo
Φ141mm×3mm
Φ102mm×3mm
Longitud de cobertura:
6.70/13.41/20.12/26.82m
Tamaño del cable
RF38213”O” Φ6×5.893M
RF38211”O” Φ6×19.526M
RF38210”O” Φ9×13.106M
RF38214”OW” Φ6×5.435M
RF101623”U” Φ6×6.858M
RF38209”OU” Φ9×25.133M
RF38215”OU” Φ9×14.376M
RF38212”O” Φ6×26.054M
Está diseñado con un sistema de control de esquinas para el cañón de riego.Cuando el pivote se mueve cerca de las esquinas, el cañón de riego se encenderá/apagará por la válvula solenoide por lo que puede regar más áreas. Esta válvula está controlada por interruptores en el pivote central.
Las enormes diferencias en cultivos, suelos, prácticas agrícolas y condiciones climáticas en el mundo, junto con la disponibilidad de fuentes de agua y energía, requieren un rango de rendimientos de rociadores de pivotes centrales. Nuestros rociadores están diseñados para simplificar la variedad de elecciones en un grupo básico y versátil de los productos de pivote central.
D3000
Un rociador fijo que produce una variedad de patrones dependiendo de las placas de rociado específicas;
El rociado doble de cambio de dirección permite una conversión fácil de patrones de rociado;
Elija opciones de placas de rociado para germinar, regar o quimigar;
Adaptador de manguera opcional para aplicaciones de precisión de baja energía - LEPA:
Piezas circulares disponibles.
S3000
Rociado suave a baja presión;
Utiliza una acción sin hilado para producir un patrón de agua suave, tipo lluvia;
Diseñado para suelos y cultivos más sensibles;
Uniformidad superior con un mejor solapado y menor índice de aplicación;
Cuerpo protegido de cultivo para baja energía;
Piezas circulares disponibles.
R3000
Un radio de rociado mayor de las vigas de rotación iguala los índices de aplicación promedio más bajas, tiempo de remojo más largo y menor escorrentía;
El solapado aumentado de los rociadores adyacentes mejora la uniformidad;
Reduce la desviación del viento y pérdida por evaporación;
Piezas circulares disponibles.
O3000
Uniformidad sobresaliente a baja presión de operación;
El soporte no montado elimina deshechos y vapor de patrón de agua que es común en los rociadores convencionales;
Larga duración, operación confiable y durabilidad;
Excelente aplicación de agua, presión de operación PSI 10-20;
Resistente al viento, conservación de agua y energía máxima.
LDN
Pérdida minimizada para desviación de viento, evaporación y escorrentía;
Diseño de almohadillas de deflector múltiple;
Diseño resistente para desplazarse por cultivos altos;
Presión baja – 6 a 15 psi;
Las almohadillas de quimigación produce un rociado hacia arriba debajo del toldo del cultivo;
La almohadilla de burbujas aplica agua en un patrón suave y aireada ideal para un riego directo a ranuras.
i-Wobs
Acción de rotación descentrada única, uniformidad sobresaliente;
Aplicación suave, tipo lluvia;
Excelente distancia de rociado;
La operación de baja presión de 10 a 20 psi ahorra energía durante el transcurso de un año.
Xi-Wob
Amplia área de cobertura
Presión ultra baja
Fácil de limpiar y fácil de cambiar las boquillas
Tamaño de las gotas necesarias para el tipo de suelo
La uniformidad afecta
Intensidad de aplicación
Excelente distancia de rociado
Super rociador
Amplia variedad de almohadillas deflectoras de color codificadas para personalizar patrones de distribución;
Patrón de rociado de 360 grados;
Operación de baja presión: 6-25 psi;
Almohadillas de quimigación y adaptador de manguera disponibles.
El inyector químico tiene una capacidad de 85 a 500 LPH y una presión máxima de 12 bar. La precisión de medición es de /-2% con un índice de flujo de 10%-100%.
Aunque los pivotes sólo necesiten un filtro, los filtros múltiples son una buena pieza opcional para cuando un filtro se llena muy rápido con suciedad. La imagen a la izquierda es un sistema de grupo con 3 filtros para 3 pivotes. La segunda imagen es el sistema de filtros usado junto con un filtro segmentado para un riego por goteo más efectivo.
Debido a factores como el terreno, graneros y casas y otros obstáculos, el pivote tal vez no pueda realizar un círculo completo. Un sistema de frenado y reversa automático controla el pivote para evitar un choque. Una barrera en la última torre del pivote funciona para que cuando se golpee por un brazo sensor, el pivote se detendrá y cambiará de rumbo automáticamente. Este sistema incluye una caja de control, brazo sensor, brazo transversal, cable y resortes, y prevención de choques.
Cada tramo está embalado en una caja de madera con una lista de embalaje e instrucciones claras para una fácil instalación. Todas las cajas de madera son duraderas para una exportación segura. Un pivote fijo de 500m (9 tramos) puede ser cargado en un contenedor de 1x40' HC.
Enviaremos nuestros ingenieros a supervisar la instalación. Normalmente un pivote de 7 tramos necesita ocho personas trabajando durante una semana en la instalación.
Enviaremos el 2% de las piezas de repuesto junto con el equipo en el contenedor, cualquiera de las piezas de repuesto que se encuentra en el contrato. Nuestros representantes o distribuidores locales ayudarán a los agricultores a reemplazar las piezas dañadas cuando sea necesario.
