Perforadora hidráulica de núcleos XTQ-2

Solicite un presupuesto

Nosotros: http://cgegexploration.com/1-20-hydraulic-core-drilling-rig.html

Este producto ha sido descontinuado y retirado de nuestro inventario.

Presentación

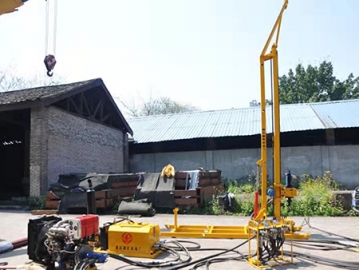

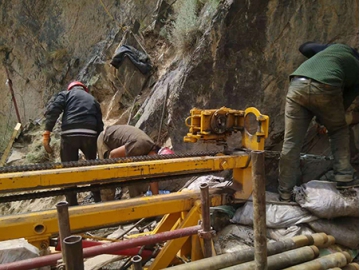

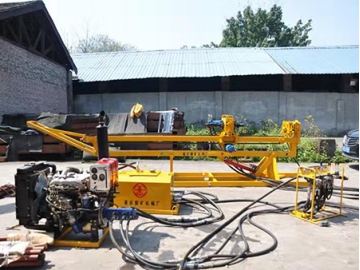

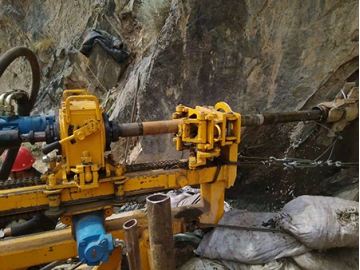

La perforadora de núcleos XTQ-2 es una máquina totalmente hidráulica y portátil que satisface las necesidades de perforación con broca de diamante, broca de diamante policristalino (PDC) y barrena de perforación DHT. Está desarrollado especialmente para la inyección de lechada del corredor de estaciones de energía hidroeléctrica y la perforación para la construcción de cortinas. Por otra parte, es adecuada para perforar capas de roca semidura y por consiguiente se usa en la construcción de carreteras, túneles ferroviarios y túneles de minas de carbón, así como la gestión de desastres geológicos.

Parámetros

Parámetros básicos	Profundidad de perforación	200m
	Diámetro de perforación	75mm
	Diámetro del tubo de perforación	Depende del tipo de agujero que se va a perforar, mm
Cabezal de perforación	Marcha	1	2	3	4	5	6
	Velocidad de rotación	36~24r/min	55~43r/min	92~76r/min	150~100r/min	228~177r/min	380~315r/min

	Presión del sistema	1.5~20Mpa	1.5~16Mpa	1.5~16Mpa	1.5~20Mpa	1.5~16Mpa	1.5~16Mpa

	Bomba utilizada	Bomba pequeña	Bomba grande	Bomba grande Bomba pequeña	Bomba pequeña	Bomba grande	Bomba grande Bomba pequeña
	Par	0~2060Nm	0~1700Nm	0~1700Nm	0~500Nm	0~420Nm	0~420Nm

	Velocidad del cabezal de perforación	Baja velocidad	Baja velocidad	Baja velocidad	Alta velocidad	Alta velocidad	Alta velocidad
	Par nominal de salida máximo	2000N.m
	Carrera de alimentación de arriba hacia abajo del cabezal	3400mm
Sistema hidráulico	Presión nominal del tubo de aceite principal	16Mpa
	Presión nominal del tubo de aceite auxiliar	20Mpa
	Flujo útil	30.47 20.3 5.1ml/r
	Velocidad de rotación	2500r/min
Potencia	Modelo del motor diesel	4L88
	Potencia	48KW
	Velocidad de rotación	2400r/min

Características

El cabezal de perforación tiene 6 marchas de velocidad de rotación. La broca diamantada, la broca diamantada policristalina (PDC) y la barrena DTH se seleccionan de acuerdo con las condiciones particulares del sitio de construcción. Esto asegura una mejor eficiencia de perforación.
Emplea transmisiones totalmente hidráulicas. El movimiento giratorio y el movimiento de alimentación/elevación del cabezal de perforación son impulsados por el sistema de transmisión hidráulica abierta independiente que combina la bomba y el motor de desplazamiento fijo. El sistema tiene una estructura simple y un diseño actualizado y razonable, que toma en cuenta los factores limitantes en la construcción del túnel. Los componentes superiores son ligeros y la bomba hidráulica portátil se puede cambiar fácilmente. Además, esto permite el manejo conveniente de los accidentes y el desmontaje y mantenimiento fáciles.
Los componentes hidráulicos principales de la perforadora provienen de los más importantes proveedores de componentes hidráulicos del mundo. La filtración de aceite se realiza a través de un proceso de filtración de dos etapas que garantiza la fiabilidad del sistema hidráulico.
