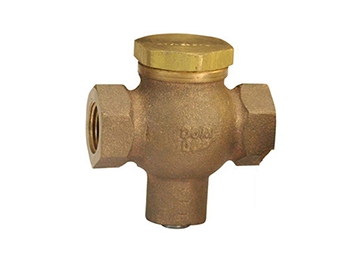

Válvula antirretorno en línea, de instalación vertical u horizontal
Solicite un presupuesto
- Presión de trabajo: 250 PSI
- Rango de temperatura: -40 °F a 450°F (-40℃ a 230℃)
- Presión de agrietamiento: 3 PSI
- Aplicaciones: conjuntos de mangueras de descarga de compresores de aire, también se pueden utilizar en la industria del agua o del petróleo

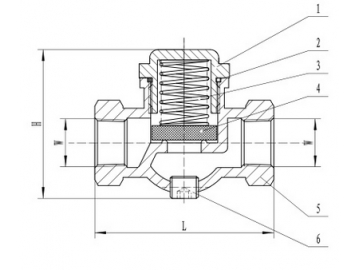

| Parte # | Nombre de la parte | Material |
| 6 | Tapón | Latón |
| 5 | Cuerpo | Bronce |
| 4 | Obturador | PTPF |
| 3 | Resorte | Acero inoxidable |
| 2 | Anillo O | HNBR |
| 1 | Tapa | Latón |
| Item # | Tamaño | W | L | H | ||
| In. | mm | In. | mm | |||
| 1/8'' | 1/8 | 1.75 | 44.45 | 1.63 | 41.40 | |
| 1/4'' | 1/4 | 1.75 | 44.45 | 1.63 | 41.40 | |
| 3/8'' | 3/8 | 2.19 | 55.63 | 1.88 | 47.75 | |
| 1/2'' | 1/2 | 2.50 | 63.50 | 2.13 | 54.10 | |
| 3/4'' | 3/4 | 2.88 | 73.15 | 2.50 | 63.50 | |
| 1'' | 1 | 3.50 | 88.90 | 2.88 | 73.15 | |

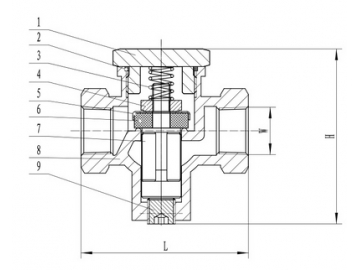

| Parte # | Nombre de la parte | Material |
| 9 | Tapón | Latón |
| 8 | Cuerpo | Bronce |
| 7 | Eje de la válvula | Bronce |
| 6 | Obturador | PTPF |
| 5 | Sello del cojinete | Latón |
| 4 | Tuerca | Latón |
| 3 | Resorte | Acero inoxidable |
| 2 | Anillo o | HNBR |
| 1 | Tapa | Latón |
| Item # | Tamaño | W | L | H | ||
| In. | mm | In. | mm | |||
| 1/4'' | 1/4 | 2.19 | 55.63 | 2.38 | 60.45 | |
| 3/8'' | 3/8 | 2.38 | 60.45 | 2.52 | 64.01 | |
