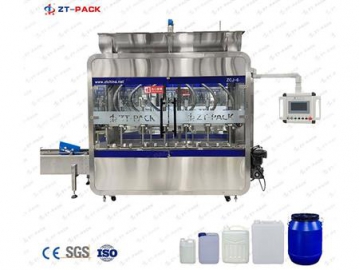

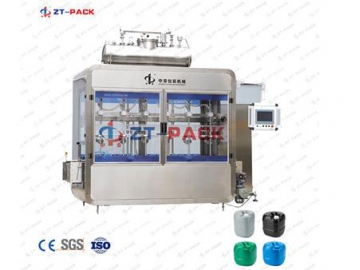

Máquina para llenado de tambores automática con báscula / 10-30L ZCJ-6
La máquina para llenado de tambores automática con báscula / 10-30L se utiliza para llenar contenedores de 10 a 30 litros para productos del rubro farmacéutico, cosmético, químico. La llenadora de líquidos coloca las botellas, las llena basándose en su peso, y las acomoda nuevamente. Cada cabezal de llenado se puede ajustar mediante el PLC y la pantalla táctil que son fáciles de usar. La máquina de llenado de tambores por peso cumple con los estándares de GMP y es segura para el uso con alimentos.
- Número de cabezales de llenado: 6
- Rango de llenado: 5-30 kg

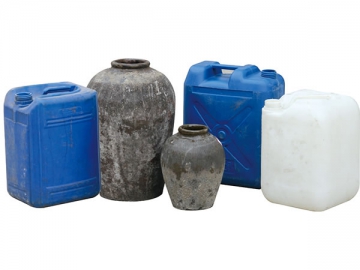

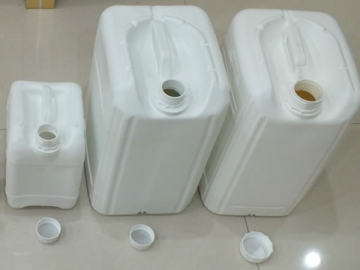

- Rango del tamaño de la botella
L: 160 mm~360 mm
An: 140 mm~260 mm
Alt: 250 mm~500 mm
(Min: 140 × 200 × 320 mm, Max: 260 × 290 × 500 mm) - Diámetro de la apertura de la botella: ≥Φ40 mm
- Fuente de alimentación: ~ 220 V, 50 Hz
- Potencia total: 2.5 kW
- Peso: 800 kg apróx.
- Consumo de aire: 120 L/min
- Precisión de medición: ± 0.5% (Nota: la precisión del llenado depende de la viscosidad del material)
- Capacidad de producción: ≤480 botellas/hora
- Dimensiones externas (L×An×Alt): 3500 mm×1700 mm×2300 mm
- Dirección de la alimentación de las botellas: de izquierda a derecha

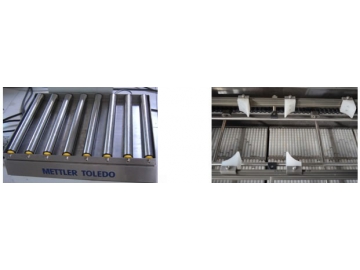

1. Para un llenado preciso y un suave transporte, esta máquina utiliza un sensor de peso y un control de medición de la marca norteamericana METTLER TOLEDO.
2. Las válvulas de velocidad lenta y rápida aseguran la precisión del llenado y ayudan a eliminar salpicaduras y espuma.

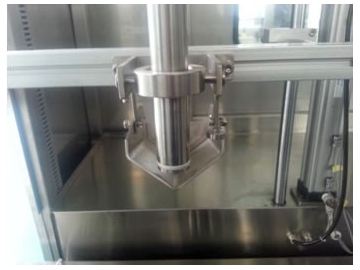

3. Debajo del cabezal de llenado se encuentra un dispositivo que recolecta cualquier residuo para que no entre en la botella.
4. El panel de control de pesaje utiliza una interfaz estándar RS-483. Se puede pre-establecer tanto el peso neto como el peso bruto. La cantidad de llenado actual se muestra en tiempo real.
5. Los sensores detectan cuando el tambor está vacío o cuando la botella no está en la posición correcta.

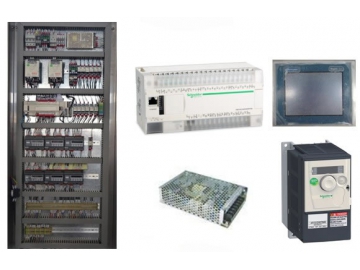

6. Para una mayor estabilidad y vida útil, las piezas individuales del gabinete eléctrico como el PLC, el HMI, el convertidor de frecuencia y el interruptor están hechas de piezas importadas de la marca Schneider de Francia.
7. Hecha de acero inoxidable SUS304. Posee el sello y la balanza de teflón.
8. Recuento en tiempo real y precisión de llenado con un margen de error de de ± 1%. Sonido de alarmas si hay problemas.
9. Fácil de ajustar las especificaciones de llenado entre proyectos.
10. Disponible en configuraciones personalizadas.
Modelo | ZCJ-4 | ZCJ-6 |
Dimensiones | 3000×1700× 2300 mm | 3500×1700× 2300 mm |
Cabezal de llenado | 6 | 8 |
Capacidad (5L) | 400 B/H | 600 B/H |
Capacidad (20L) | 250 B/H | 400 B/H |
Potencia | 2 KW | 2.5 KW |
Tipo de botella | Largo:160 -360 mm ancho:100 -300 mm alto:250 -500 mm | |
Diámetro del cuello del barril | ≥Φ 40 mm | |
Error de llenado | ≦ ±0.5%F.S | |
Rango de llenado | 1000 ml -- 5000 ml | |
Presión de aire | 0.6 Mpa -- 0.8 Mpa | |
Fuente de alimentación | 220V; 50HZ |
No. | Nombre | Lugar de origen | Marca |
1 | PLC | Japón | Mitsubishi |
2 | Convertidor | Francia | Schneider |
3 | Célula de carga | USA | METTLER TOLEDO |
4 | Válvula de asiento en ángulo | Taiwan | Airtac |
5 | Válvula solenoide | Taiwan | shako |
6 | Foto-sensor | Japón | Optex |
7 | Pantalla táctil | Japón | WEINVEIW |
8 | Botón de nivel | México | JOHNSON CONTROLS |
9 | Bombona | Taiwan | AIRTAC |
10 | Botón de encendido | Francia | Schneider |
11 | Botones | Francia | Schneider |
12 | Interruptor magnético | Taiwan | AIRTAC |
13 | Separador de agua y aceite | Taiwan | SHAKO |
14 | Relé | Japón | Omron |
