SHO-DDX01
Sistema de radiografía digital de doble columna con pantalla táctil de 10.4 pulgadas

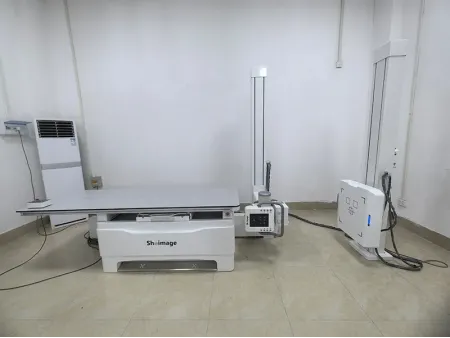

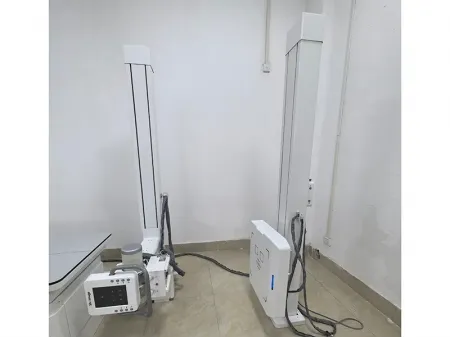

Equipo de rayos X digital fijado al suelo
Solicite un presupuesto
Diseñado como un equipo de rayos X digital fijado al suelo, cuenta con un tubo de rayos X coordinado y un detector de pantalla plana que mantiene una alineación precisa durante la toma de imágenes. Se pueden añadir funciones opcionales de AEC y DAP para reforzar el control de la exposición y garantizar una calidad diagnóstica uniforme. Los centros que necesiten un posicionamiento más rápido del paciente pueden actualizar la mesa radiográfica a una mesa flotante de seis posiciones, lo que mejora la comodidad y el flujo de trabajo general.
El equipo integra una mesa de suelo con un soporte de tórax de pared, creando una distribución de la sala limpia y eficiente. Su movimiento mecánico suave y sus controles operativos intuitivos ofrecen a los radiólogos mayor flexibilidad para ajustar la posición del paciente y seleccionar los ángulos de proyección.
Como plataforma de radiología digital versátil de alta gama, el equipo de rayos X SHO-DDX01 admite una amplia gama de exámenes clínicos de rutina, incluyendo imágenes de cabeza, tórax, abdomen, columna lumbar y extremidades. Admite vistas PA, laterales, oblicuas y angulares, lo que lo hace ideal para hospitales y clínicas de todos los tamaños.
Características
- El tubo de rayos X funciona a alta velocidad de rotación y cuenta con un eficiente sistema de disipación de calor, lo que permite que el equipo funcione de forma fiable durante largas sesiones clínicas, manteniendo al mismo tiempo una larga vida útil.
- El generador de alta frecuencia proporciona un alto rendimiento con una emisión de rayos X estable y de alta calidad, lo que garantiza resultados de imagen fiables en exámenes rutinarios y exigentes.
- Un sistema de control inteligente de alto voltaje incorpora múltiples funciones de protección integradas para mantener un funcionamiento seguro y estable durante el uso clínico diario.
- El avanzado detector de panel plano de silicio amorfo CsI ofrece una alta eficiencia de conversión, lo que permite obtener imágenes digitales nítidas y detalladas con una dosis de radiación reducida.
- Una robusta plataforma de imágenes digitales ofrece completas capacidades de posprocesamiento, proporcionando a los profesionales clínicos las herramientas necesarias para satisfacer una amplia variedad de necesidades diagnósticas.
Especificaciones
| Condiciones ambientales | |
| Condiciones ambientales | |
| Temperatura ambiente | 10℃–40℃ |
| Humedad relativa | 30%–75% |
| Presión atmosférica | 70–106 kPa |
| Cabezal principal | Panel de control con pantalla táctil de 10.4 pulgadas |
| Generador de rayos X | |||
| Modelo | Serie SHO-DDX01 | ||
| Potencia de salida (kW) | 40 | 50 | 65 |
| Corriente (mA) | 10-500 | 10-630 | 10-800 |
| Voltaje (kV) | 40-125 | 40-150 | 40-150 |
| mAs | 0.1-400 | 0.1-630 | 0.1-630 |
| Tiempo de exposición | 0.002~6.3S | ||
| Programa APR | Equipado | ||
| Sistema de protección inteligente | Dispone de sistema de autoprotección. Dará una alarma y comprobará el código de avería. | ||
| Tubo de rayos X | |||
| Potencia de salida (kW) | 40 | 50 | 65 |
| Tipo de ánodo | Ánodo giratorio | ||
| Velocidad de rotación del ánodo (rpm) | 50Hz: 2800 60Hz: 3000 | ||
| Tamaño del enfoque | 1.0/2.0 | 0.6/1.2 | 0.6/1.2 |
| Capacidad de almacenamiento térmico del ánodo (kHU) | 150 | 300 | 400 |
| Disipación máxima de calor del ánodo (W) | 475 | 750 | 1000 |
| Capacidad de almacenamiento térmico del compartimento (kJ) | 900 | 900 | 1000 |
| Ángulo de rotación del tubo de rayos X (°) | ±180 | ±180 | ±180 |
| Detector de rayos X (Detector de panel plano cableado) | |
| Tipo | Silicio amorfo |
| Centelleador | Yoduro de Cesio |
| Área activa | 17x17 Pulgadas (43 cm*43 cm) |
| Pixel activo | 3072*3072 |
| Paso de pixeles | 139 um |
| Conversión A/D | 16 bits |
| EFICIENCIA CUÁNTICA DE DETECCIÓN DQE | ≧70% |
| Resolución espacial | 36 Lp/cm |
| Tiempo de adquisición | ≤2 s |
| Colimador | |
| Tipo | Colimador manual |
| Campo máx. de radiación | 440 mm × 440 mm (SID = 100 cm) |
| Lámpara | AC/DC 24 V, 5 W |
| Temporizador de lámpara | Iluminación automática con temporizador para lámpara (30 s) |
| Filtración inherente | 1.0 mmAl |
| Iluminante | LED |
| Rejilla | |
| Densidades | 40 lp/cm |
| Proporciones | 10:1 |
| Tamaño | 18" × 18" |
| Distancia de enfoque | 100 cm (mesa de radiografía), 180 cm (soporte Bucky) |
| Mesa de fotografía | |
| Tipo | Mesa de radiografía |
| Tamaño de la mesa | 2300 mm × 800 mm x 60 mm |
| Soporte de carga | 300 kg |
| Parte delantera y trasera flotante | 740 mm ±3% |
| Parte derecha e izquierda flotante | 210 mm ±3% |
| Rango de movimiento de la bandeja FPD | 650 mm ±3% |
| Movimiento del soporte de columna | |
| Soporte para tubos | |
| Movimiento arriba-abajo (a mesa de fotografía) | 1500 mm ±3% |
| Movimiento izquierda-derecha | 1900 mm ±3% |
| Ángulos de rotación del soporte | 180°～-180° |
| Soporte de Bucky | |
| Rango de movimiento vertical del detector (distancia entre el centro del detector y el suelo) | 1500 mm ±3% |
| El punto más bajo del centro del detector con respecto al suelo | ≤ 46 cm |
| Función de seguimiento automático | Sí, correspondencia eléctrica entre el Tubo de rayos X y el detector de panel plano |
| Estación de trabajo | |
| Monitor | Pantalla LCD de 23 '' marca Dell |
| CPU | ≥ 2.8 GHz |
| Memoria | ≥ 4 GB |
| HDD | ≥ 1 TB |
| DICOM3.0 | Consulta para la integración con cualquier PACS |
| Funciones | Función de importación/exportación |
| Información de la imagen | |
| Gestión de la información del paciente | |
| Postprocesamiento | |
| Medición, etc. | |
| Consola | |
| Consola de la sala de control | Consola con pantalla táctil a color LCD de 10.4 pulgadas para configuración de parámetros de exposición y exposición |
| Controlador | Controlador con cable para movimiento eléctrico |
Imágenes Radiográficas
Radiografía Craneal
Radiografía de Extremidades
Radiografía Abdominal
Radiografía Lumbar
Radiografía de Tórax
Partes Principales
Generador de alto voltaje
Diseñado para ofrecer un rendimiento estable y eficiente, asegurando imágenes claras y definidas en cada exposición.
Tubo de rayos X
También disponible con tubo TOSHIBA, una opción que eleva la calidad de imagen y optimiza el rendimiento del equipo para estudios más precisos.
Detector de panel plano (FPD)
La tecnología de vanguardia Iray, este detector está disponible en versiones con cable o inalámbrica, adaptándose a diferentes necesidades clínicas. La opción inalámbrica incluye cargador exclusivo para sus baterías y viene equipada con el software de adquisición de imágenes desarrollado por Iray, lo que garantiza un excelente rendimiento.
Estación de trabajo Dell con pantalla de 23 pulgadas
Pensada para agilizar tu flujo de trabajo, combina potencia y eficiencia, ideal para procesar y gestionar imágenes médicas con precisión y rapidez.
Panel de control con pantalla táctil de 10.4 pulgadas
Permite ajustar los parámetros de exposición de forma sencilla y precisa, facilitando una experiencia de uso cómoda y eficiente.
¿Está buscando un sistema de rayos X potente y versátil para su sala de radiología? Con gusto le ayudaremos a encontrar la solución ideal para las necesidades de su centro. No dude en ponerse en contacto con nosotros para recibir asesoramiento personalizado.
