Racor cónico hembra de 60º con codo de 90º NPSM, J514, 21691 No se pudo guardar el archivo, carpeta Racores en descarga
Solicite un presupuesto
Uso: para utilizarlo con mangueras hidráulicas trenzadas
Materiales:- Racor cónico hembra de 60º con codo de 90º NPSM, J514, de acero inoxidable
- Racor cónico hembra de 60º con codo de 90º NPSM, J514, de acero inoxidable

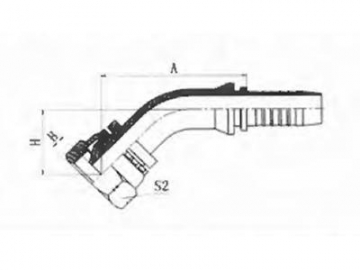

| Pieza Nº | Rosca | Diámetro de la manguera | Dimensiones | |||||
| E | DN | DASH | A | C | H | S2 | ||
| 21691-04-04 | 1/4"×18 | 6 | 04 | 30 | 4.6 | 40.5 | 19 | |
| 21691-06-04 | 3/8"×18 | 6 | 04 | 30 | 6 | 37.7 | 22 | |
| 21691-06-05 | 3/8"×18 | 8 | 05 | 34 | 6 | 40.7 | 22 | |
| 21691-06-06 | 3/8"×18 | 10 | 06 | 35.3 | 6 | 45.3 | 22 | |
| 21691-08-08 | 1/2"×14 | 12 | 08 | 41 | 7.5 | 53.2 | 27 | |
| 21691-12-10 | 3/4"×14 | 16 | 10 | 56.6 | 8.9 | 53.5 | 32 | |
| 21691-12-12 | 3/4"×14 | 20 | 12 | 65.5 | 8.9 | 69.1 | 32 | |
| 21691-16-12T | 1"×11.5 | 20 | 12 | 65.5 | 10.5 | 64.5 | 41 | |
| 21691-16-16 | 1"×11.5 | 25 | 16 | 76.7 | 10.5 | 75 | 41 | |
| 21691-20-20W | 1.1/4"×11.5 | 32 | 20 | 91.5 | 11.2 | 86 | 50 | |
| 21691-24-20T | 1.1/2"×11.5 | 32 | 20 | 91.5 | 11.2 | 83.5 | 55 | |
| 21691-24-24W | 1.1/2"×11.5 | 40 | 24 | 109.4 | 11.2 | 101.5 | 55 | |
| 21691-32-32W | 2"×11.5 | 50 | 32 | 131.8 | 11.2 | 124.5 | 70 | |
