Apiladora, impresora y ranuradora flexográfica de alta velocidad automática
Solicite un presupuesto
Nosotros: http://jlcartonmachine.com.ar/1-3-auto-high-speed-flexo-printer-slotter-die-cutter-stacker.html

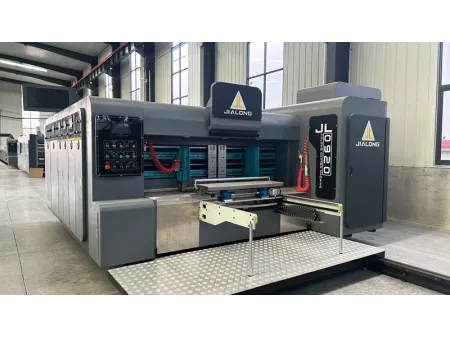

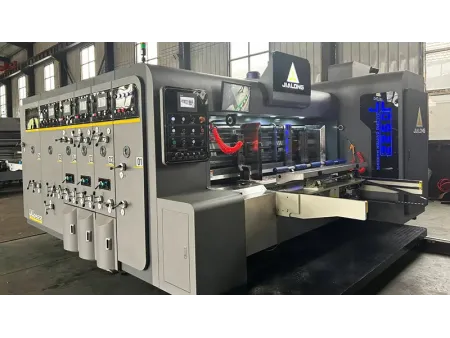

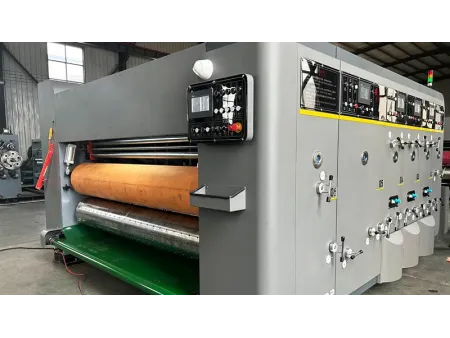

Máquina convertidora de cartón corrugado que combina impresión, ranurado, troquelado y apilamiento
Descripción
Diseñada para altas demandas y rendimiento confiable, esta máquina impresora y ranuradora flexográfica se destaca por su operación fácil de usar y puede completar rápidamente las funciones de configuración, modificaciones, ejecución, reemplazo y memoria con una visualización precisa de datos. Combinando capacidades de impresión, ranurado, troquelado y apilamiento, funciona a una velocidad impresionante de hasta 150 piezas por minuto, lo que mejora significativamente la eficiencia de producción en la fabricación de papel. Esta máquina convertidora de cartón no solo aumenta la productividad, sino que también garantiza una calidad constante, lo que la convierte en un activo importante para las líneas de producción de cartón modernas.
Características
- Todos los rodillos impulsores están hechos de acero de primera calidad, cromado y pulido para mayor durabilidad y funcionamiento suave
- El rodillo impulsor principal utiliza una conexión sin llave para reducir los espacios, lo que garantiza una impresión precisa
- Un sistema automático de balanceo de aceite mantiene uniformes los niveles de aceite de todas las unidades
- Características Control PLC con reinicio automático de cero y funciones de memoria
- Los clientes pueden elegir entre rodillos anilox de acero o cerámica, con patrones adaptados a necesidades específicas
Especificaciones
Modelo | |||||
Velocidad máx. de la máquina (hojas/min) | 150 | 150 | 150 | 150 | 150 |
Velocidad de impresión económica (hojas/min) | 120 | 120 | 120 | 120 | 120 |
Tamaño máx. de la hoja (mm) | 950×2000 | 950×2200 | 950×2400 | 1270×2400 | 1270×2600 |
Tamaño mín. de la hoja (mm) | 260×500 | 260×500 | 260×500 | 350×800 | 350×800 |
Espacio mínimo de ranurado (cuchilla en el anverso) (mm) | 140×140×140×140 | 150×150×150×150 | |||
Espacio mínimo de ranurado (cuchilla inversa) (mm) | 260×60×260×60 | 280×60×280×60 | |||
Profundidad máx. de la ranura (mm) | 240 | 240 | 240 | 300 | 300 |
Tamaño de la hoja con salto de alimentación (mm) | 1200×2000 | 1200×2200 | 1200×2400 | 1500×2400 | 1500×2600 |
Tamaño máx. de impresión (mm) | 950×1800 | 950×2000 | 950×2200 | 1300×2200 | 1300×2400 |
Espesor estándar de la placa de impresión (mm) | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 |
Configuración principal
-

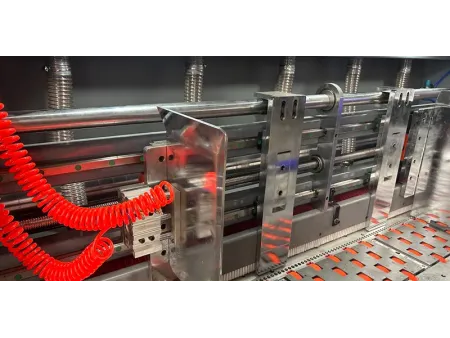

Unidad de alimentación
- Utiliza ruedas antiaplastamiento y asistencia de vacío para alimentar el cartón sin problemas, mejorando la apariencia del alimento. El flujo de aire se puede ajustar de acuerdo con la curvatura del cartón
- Equipado con mecanismos de alimentación y conteo continuo o intermitente de hojas de cartón
- Cuenta con rodillos de goma dobles con ranuras para evitar una presión excesiva y garantizar una alimentación suave
- Equipado con un sistema de amortiguación de cilindros para una alimentación precisa, especialmente útil cuando se trata de espacios de alimentación más pequeños donde no se puede detectar la dureza del cartón
- Incluye un cepillo de eliminación de polvo con un ventilador de succión adjunto, ajustable según el tamaño del cartón
- Permite la configuración de las cantidades de producción, con una alarma automática una vez que se alcanza la cantidad establecida
-

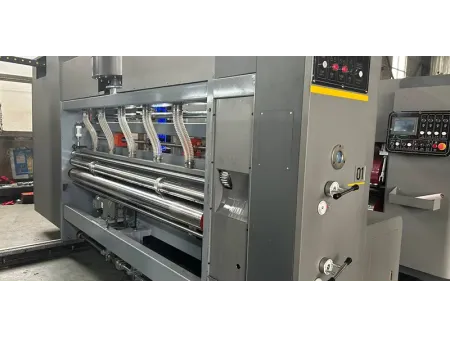

Unidad de impresión
- Utiliza rodillos sin huecos pulidos, equilibrados y cromados en la superficie para un funcionamiento suave y estable
- Equipado con un sistema de placa de cambio rápido, controlado por un interruptor de pedal para facilitar el movimiento de los rodillos hacia adelante y hacia atrás
- Estructuras autoblocantes para ajustar los espacios entre el rodillo de alimentación, el rodillo de presión, el rodillo de cola y el rodillo anilox
- Utiliza una bomba de diafragma neumática para la circulación automática de la tinta y la limpieza a base de agua
- Incluye una función de memoria de limpieza que devuelve el rodillo de impresión a su posición original después de la limpieza
-

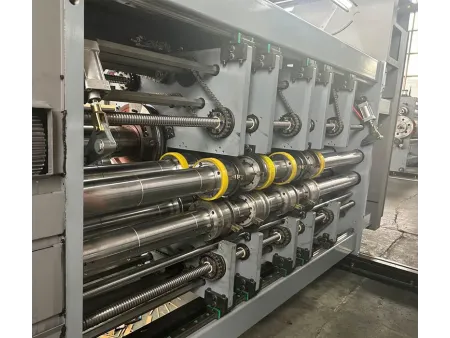

Unidad de ranurado y hendido
- Incluye ruedas de preimpresión para evitar que el cartón se agriete durante el proceso de hendido, asegurando un acabado liso
- Con un solo rodillo con cuchillas dobles para un ranurado eficiente, la altura de la caja se puede ajustar mediante un sistema PLC con entrada eléctrica, con una pantalla táctil opcional para un control más fácil
- Las cuchillas de ranurado y las ruedas de hendido se ajustan horizontalmente mediante un sistema de sincronización eléctrica, lo que garantiza una alineación precisa y resultados consistentes
- Se incluye un mecanismo de prevención de colisiones para el ajuste de altura, protegiendo la ranuradora de la impresora flexográfica de daños
- Fabricadas en aleación de acero, las hojas ranuradoras en forma de diente de sierra están tratadas térmicamente y rectificadas para una durabilidad, nitidez y precisión superiores
-

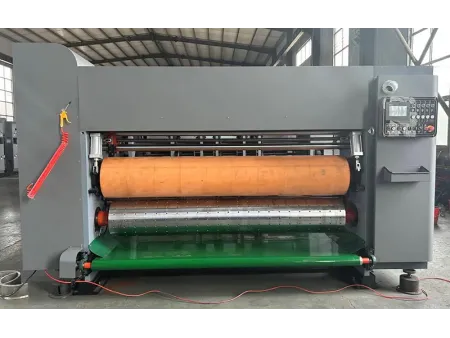

Unidad de troquelado
- La unidad de troquelado utiliza un PLC y un ajuste eléctrico de 360° para la fase de troquelado. El sistema permite la entrada de datos de ajuste basados en errores y se puede ajustar mientras la máquina de cartón corrugado está en funcionamiento o parada. Un PLC opcional con pantalla táctil está disponible para un control más fácil
- El ajuste del espacio entre el rodillo de goma y el rodillo de troquel presenta una estructura autoblocante. Utiliza un cilindro para ajustes rápidos y de amplio rango, lo que reduce el desgaste del caucho y prolonga su vida útil
-

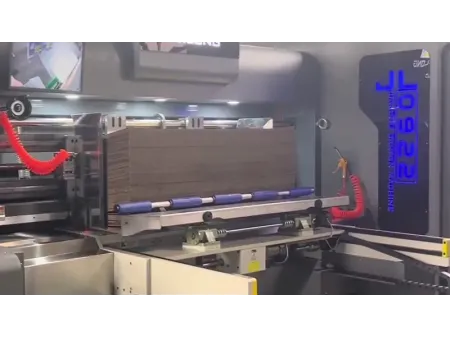

Unidad de apilamiento automático
- Cuenta con una transmisión por cadena para elevar y bajar la plataforma de apilamiento
- La plataforma ajusta su ángulo de acuerdo con la pila de cartón, y el motor de elevación incluye una función de frenado eléctrico para garantizar un posicionamiento preciso
- La unidad puede manejar pilas de cartón de hasta una altura de 1600mm
