Solicite un presupuesto

Aplicaciones

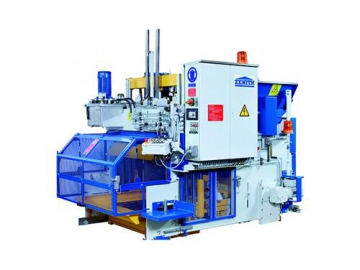

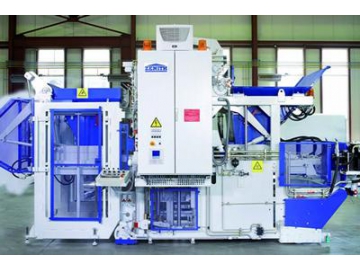

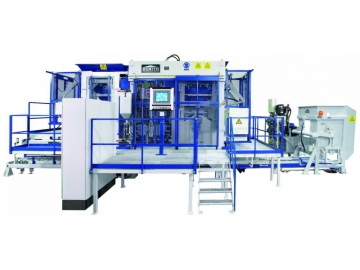

La máquina móvil para fabricar bloques de capas múltiples Zenith 940 es útil para la producción en masa de cualquier tipo de bloques huecos, adoquines, bordillos y otros productos de cemento disponibles en el mercado. De igual manera, es capaz de fabricar productos especiales o no estándar que no se pueden obtener con la máquina de un solo palet.

Características
Esta máquina para fabricar bloques de capas múltiples 940 es un equipo móvil multifuncional que lleva a cabo la producción de tubos de hormigón para cables, silos, estructuras prefabricadas, cercas de 1m de altura y otros productos especiales a gran escala. Cada capa de los bloques es protegida y separada con arena seca o láminas de plástico.

La producción de capas multiples ofrece múltiples ventajas, y los bloques húmedos apilados se pueden secar y empacar directamente, evitando muchos procesos de transporte intermedios.

Los productos de Zenith Alemania son conocidos por su notable calidad, seguridad y bajo coste de mantenimiento, características que aumentan la eficiencia de la producción. Además, el control de calidad optimizado y el sistema de control sencillo aseguran un increíble rendimiento.

Parámetros técnicos
Características
Tolva del material de base 1200 L
Carro de alimentación del material base 2000 L
Tolva de pigmentos 800 L
Carro de alimentación de los pigmentos 2000 L
Altura de alimentación máxima del cargador 2800 mm
Tamaño de conformación
Altura de conformación máxima 1240 mm
Anchura de conformación máxima (producción sobre la mesa vibratoria) 1000 mm
Anchura de conformación máxima (producción sobre el suelo) 1240 mm
Altura del producto
1. Producción multicapas
Altura mínima del producto (producción sobre el palet) 50 mm
Altura máxima del producto 250 mm
Hasta altura de apilamiento (palet+altura de una capa del producto) 640 mm
2. Altura mínima del producto sobre el palet
Altura máxima del producto 600 mm
3. Altura mínima del producto sobre el suelo
Altura máxima del producto 650 mm
4. Producción sobre el suelo
Altura máxima del producto 1000 mm
Altura mínima del producto 250 mm
Peso de la máquina
Sin el molde y sin el dispositivo de pigmentos 11.7 T
Dispositivo de pigmentos 2.7 T
Tamaño de la máquina
Longitud total (sin dispositivo de pigmentos) 4400 mm
Longitud total (con dispositivo de pigmentos) 6380 mm
Altura total máxima 3700 mm
Altura total mínima (altura de transporte) 3240 mm
Anchura total (incluyendo el panel de control) 2540 mm

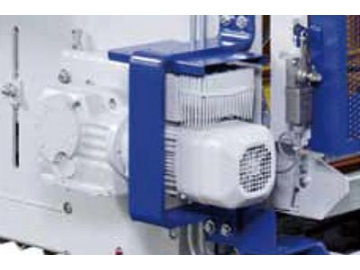

Sistema de vibración
Fuerza de aceleración máxima de la mesa vibratoria 80 KN
Fuerza de aceleración máxima de la vibración superior 40 KN
Consumo de energía
Basado en el número de motores de vibración 42 KW

Ventajas técnicas

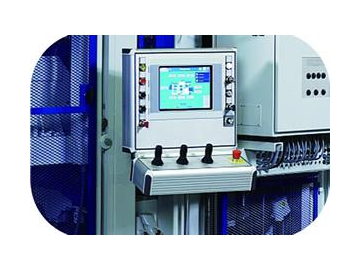

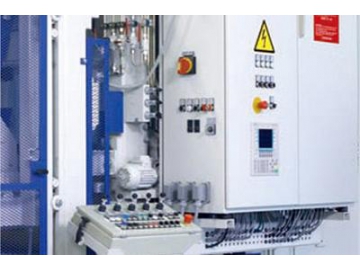

Operación inteligente:
Esta máquina productora de bloques utiliza un moderno sistema interactivo, la pantalla táctil Siemens y el dispositivo de entrada y salida de datos para llevar a cabo una operación inteligente. Este sistema cuenta con las funciones de gestión de la fórmula de los productos y recolección de los datos operativos, además de varias opciones de idioma. La interfaz de operación visualizada es intuitiva y el sistema de control integra el control lógico de seguridad y el sistema de diagnóstico de fallos.

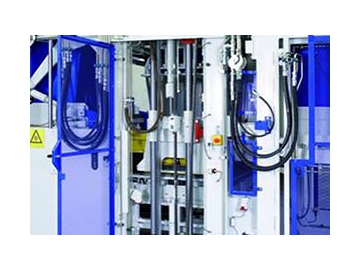

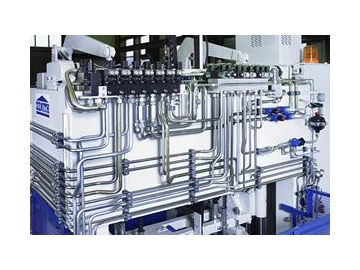

Sistema de impulso hidráulico:
El accionamiento hidráulico está formado por dos conjuntos de bomba de pistón. La velocidad y la presión del sistema hidráulico se pueden controlar con precisión de forma simultánea o por separado a través de la válvula proporcional. Todos los parámetros se pueden configurar en la pantalla táctil. Los principals movimientos de la máquina, como el desplazamiento de la mesa vibratoria, el levantamiento del marco del molde y del cabezal de compactación, así como el desplazamiento del carro de alimentación, son impulsados por el sistema hidráulico desarrollado por Zenith.

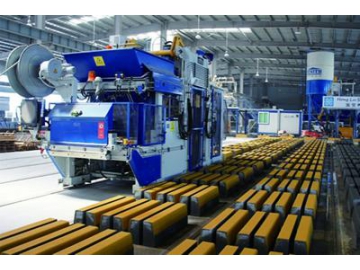

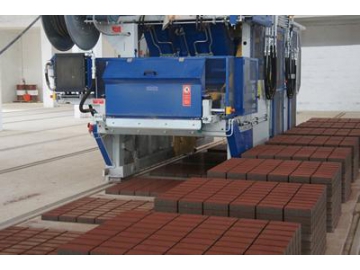

Producción móvil:
La máquina bloquera dispone de ruedas directrices para realizar la producción móvil, y es accionada por un motor hidráulico que hace posible una operación segura y fiable. La rueda frontal con sistema de frenado hidráulico se posiciona con extrema precisión. La producción móvil se puede controlar y configurar a través de la pantalla táctil.


Movimiento síncrono y coaxial:

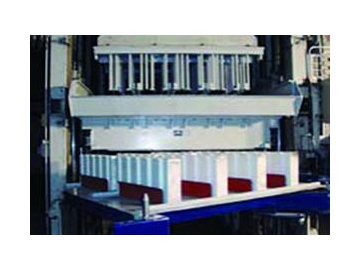

El marco del molde y el cabezal de compactación se mueven sincronizadamente a lo largo de la varilla de guía y el eje de guía por medio de la cadena y el eje de palanca. Esto garantiza que el marco del molde y el cabezal de compactación se desplacen de manera segura, estable y acertada. Por otra parte, se puede agregar el codificador lineal para optimizar el movimiento.

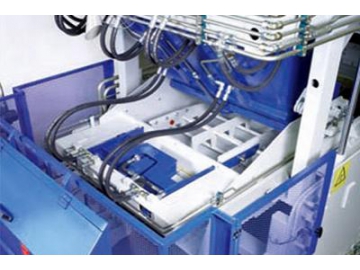

Sistema de alimentación multifuncional:
El sistema consta de tolva, carril de guía, carro de alimentación y dispositivo de elevación. El raspador de molde único accionado por la presión hidráulica asegura la obtención de bloques de superficie limpia. La barrera de alimentación rápida impulsada por la presión hidráulica del interior del cajón de alimentación posibilita la alimentación uniforme. El cepillo fijo ajustable del molde del cajón de alimentación es usado para limpiar la parte superior del molde.


Configuración del equipo

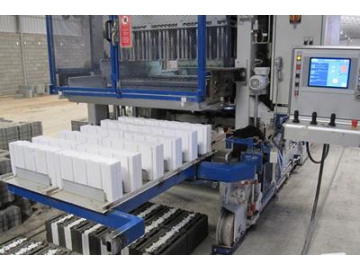

  • Los productos de hormigón se pueden fabricar en varias capas
  • Mesa vibratoria móvil
  • Velocidad y comodidad
  • Control de producción

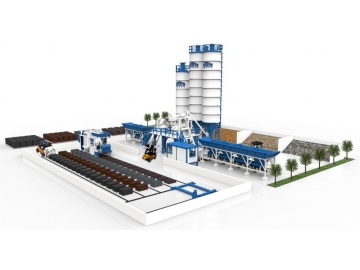

Diseño general de la línea de producción

1. Silo de cemento
2. Planta dosificadora de agregados de cuatro silos
3. Planta dosificadora de pigmentos de dos silos
4. Mezclador de agregados
5. Mezclador de pigmentos
6. Máquina automática para fabricar bloques

7. Montacargas
8. Cargador
9. Carro transportador
10. Patio de materiales
11. Área de productos acabados
12. Abrazadera de bloques de 4 vías


Muestras del producto
  • Bloques para aislamiento de paredes
  • Bloques para aceras
  • Adoquines de color

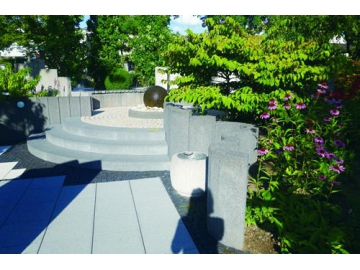

Aplicaciones de ingeniería

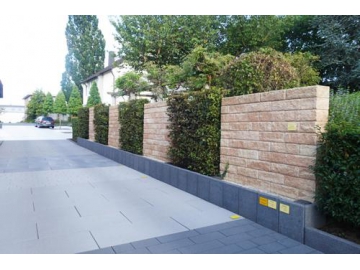

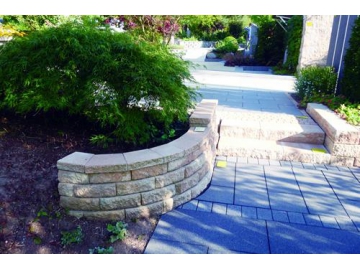

  • Muros de contención residenciales
  • Muro y pavimento de parques
  • Muro cuadrado

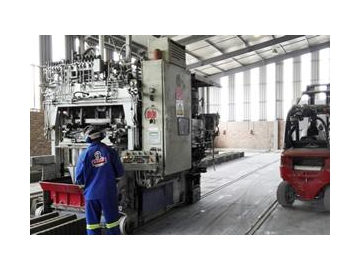

Proyectos de nuestros clientes
  • Sudáfrica
  • Tanzania
  • Tanzania
  • Ucrania
  • Ucrania
  • Chile
