Línea de trenzado tubular para fabricar cordones de acero y conductores de cobre y aluminio

Trenzadora tubular de cables: Solución de trenzado suave y silencioso para cordones y conductores de acero T

Nuestras cableadoras tubulares han sido diseñadas meticulosamente para ofrecer un trenzado eficiente en una amplia gama de materiales, incluidos cordones de acero, conductores de cobre y aluminio, así como conductores de aluminio con núcleo de acero y cables metálicos. Más allá de su versatilidad en el manejo de diversos tipos de conductores, estas máquinas multifuncionales también son idóneas para la producción de trenzados en núcleos de cables aislados y en ciertos tipos de cables de control.

Características

Base sumamente resistente, con una estructura de tubos de acero sin costuras, estable, poco ruidosa

Control de velocidad suave y fácil con motor de velocidad variable

Caja de engranajes de velocidad variable para un control preciso del paso y una baja intensidad de trabajo

Diseñada con medidas de seguridad como la detección automática de rotura de alambre y la parada cuando la puerta de alimentación esté abierta.

Especificaciones

Modelo	JLG 500	JLG 630
Diámetro de alambre simple	Cu: Ø 1.2-5.0 mm Al: Ø 1.5-5.0 mm	Cu: Ø 1.2-5.0 mm Al: Ø 1.5-5.0 mm
Diámetro máximo del alambre	Ø 21 mm	Ø 21 mm
Velocidad máxima de rotación	500 rpm	500 rpm
Paso de trenzado	40-448	40-448
Velocidad máxima de la línea	150 m/min	150 m/min
Especificación de la bobina	PND500	PND630
Rueda del cabrestante	1250 mm	1250 mm
Bobina de recogida	PN1600	PN1600
Altura del centro	850 mm	850 mm

Detalles

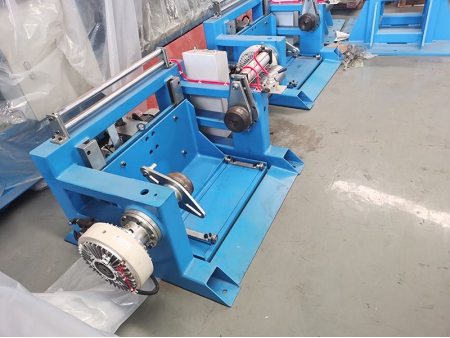

Desenrollador

El freno de partículas magnéticas garantiza un control estable de la tensión, que se maneja en la pantalla táctil.
Ajuste manual del control de tensión por fricción mecánica en el lado del operador

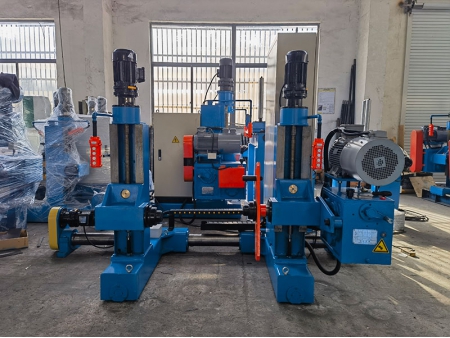

Enrollador

Estructura de eje terminal controlada eléctricamente: sujeción y liberación de las bobinas de alambre gestionadas de forma eléctrica para máxima eficiencia.
Elevación y sujeción eléctricas con mecanismo de seguridad para garantizar un funcionamiento seguro y confiable durante todo el proceso.
Control de velocidad y disposición del alambre por relés temporizados para proporcionar un alto nivel de empuje y un ajuste sencillo para un rendimiento optimizado.

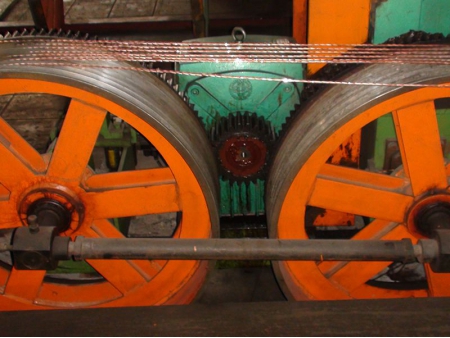

Cabrestante de doble rueda

Ruedas de doble tracción con distribución natural del cable para evitar daños en el conductor
Sistema de presión neumática para evitar el deslizamiento del cable durante el arranque del cabrestante
Buena sincronización y fuerza de tracción
Protección de sobrecarga de seguridad con acoplamiento de pasador

Contador

Contador electrónico sin contacto para mediciones precisas y fiables
Contador de metros mecánico incluido

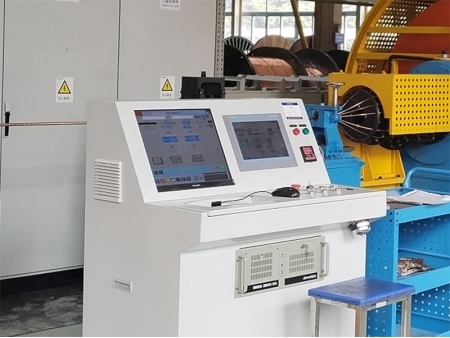

Sistema de control

Equipado con Control PLC Siemens para garantizar un funcionamiento fiable
Todos los parámetros técnicos pueden ajustarse a través de la interfaz de la pantalla táctil y los parámetros del proceso de producción pueden almacenarse.
