Retroensanchador de expansión
1. Tobera de agua
2. Gránulos metálicos
3. Zona media
4. Parte frontal
5. Eje
6. Conexión trasera
7. Cabezal posterior
8. Parte trasera
9. Área resistente al agua

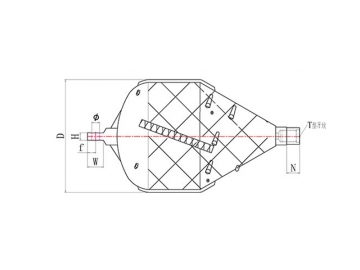

| Modelo | D | L | N | W | f | H | φ | t | Estructura en T | Kg |
| KTK60J-B70 | 300-600 | 166-480 | 60 | 110 | 48 | 30 | 32 | 70 | 50 × 5 | 55-125 |
| KTK73-B90 | 300-1000 | 70 | 110 | 55 | 40 | 42 | 90 | 65 × 5 | 60-308 | |
| KTK73L-B92 | 300-1000 | 70 | 110 | 55 | 40 | 42 | 92 | 72 × 5 | 60-308 |
La superficie lisa del Retroensanchador permite reducir la resistencia al impacto.

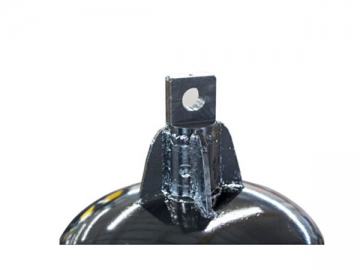

Para la fabricación del cabezal redondo se utiliza placa de acero de alta calidad cuyo espesor de paredes es de 12-18mm.

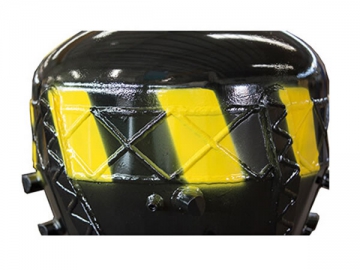

El área de franjas de este Retroensanchador se suelda con el objetivo de extender su vida útil. Este Retroensanchador se fabrica con placa de acero de 12-18mm de espesor. La longitud puede personalizarse de acuerdo a las exigencias específicas de cada cliente.

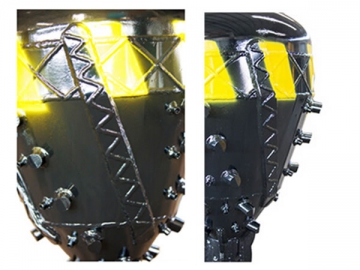

El diseño del área de franjas y la conicidad de este escariador permiten reducir la resistencia del estrato durante la operación de ensanchado de canales. La soldadura aplicada aumenta la capacidad de carga de la región cónica del retroensanchador a la vez que favorece una vida útil prolongada.

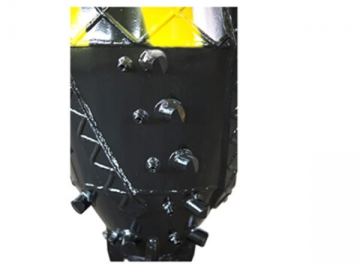

Las cuchillas o gránulos metálicos se suelda con aleación de alta resistencia. Cada uno de estas poderosas cuchillas va acompañada de una tobera de agua para proporcional enfriamiento y preservarlas en buen estado. Dependiendo de las condiciones de trabajo, los operarios pueden adaptar toberas de agua de diámetros convenientes.

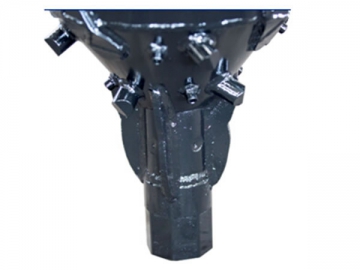

Tanto el Retroensanchador como la biela de conexión están conectados con un casquillo de apriete para facilitar la instalación. El acomplamiento del casquillo de apriete y de la junta de la barra de perforación se apegan a las normativas API. El reforzamiento externo y el mandril contribuyen a soportar la presión.
