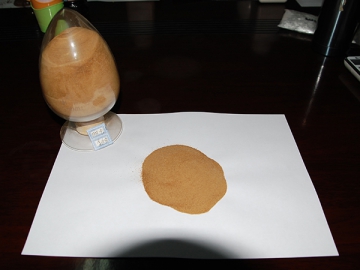

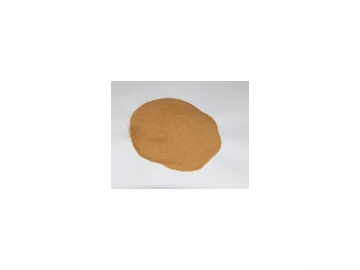

Aditivo retardante y reductor de agua de alto rango (MNC-HHJ)
Descripción
El aditivo retardante y reductor de agua de alto rango MNC-HHJ de MUHU se ha convertido en una de las mejores soluciones para la extensión del tiempo de fraguado del concreto. Este retardante ofrece una excelente plastificación sin causar ningún efecto en el contenido de agua o de las propiedades del hormigón. El aditivo para concreto MNC-HHJ cumple con el estándar ASTM C 494 tipo G.
Aplicaciones
1. Este aditivo retarda el fraguado inicial y final del concreto. Extiende el tiempo inicial de fraguado del cemento Portland entre 2 y 3 horas a temperaturas de 21℃. El retardante y reductor de agua MNC-HHJ es ideal para aplicaciones en las que se requiere de un retraso del tiempo de fraguado con el objetivo de garantizar un transporte, colocación, vibración y compactación precisa del concreto.
2. Este aditivo retardador no es compatible con condiciones de trabajo con temperaturas inferiores a 5℃.
3. El reductor de agua MNC-HHJ no es compatible con concreto que requiera de una resistencia temprana y curado al vapor.
4. Este aditivo retardante no es apropiado para su aplicación única con hormigón pobre.
5. Se recomienda la prueba previa de este aditivo reductor antes de su aplicación con anhidrita, escoria u otros cementos industriales.
Ventajas
Retrasa el tiempo de fraguado del concreto
Previene la formación de juntas frías
Incrementa la viabilidad inicial
Aumenta la resistencia final
Incrementa la retención de viabilidad
| Características | Condiciones | Resultados de la prueba | ||
| Tasa de reducción de agua (%) | ≥12 | 24.3 | ||
| Tasa de sangrado (%) | ≤100 | 32.7 | ||
| Contenido de aire (%) | < 4.5 | 2.4 | ||
| Diferencia de tiempo de fraguado, (min.) | Inicial | > 90 | 200 | |
| Tasa de resistencia a la comprensión (%) | 3 días | ≥125 | 142 | |
| 7 días | ≥125 | 135 | ||
| 28 días | ≥120 | 131 | ||
| Contracción (%) | 28 días | ≤135 | 109 | |
| Contenido de álcalis (%) | ----- | 2.35 | ||
| Contenido de álcalis por m3 ( kg ) | ≤1.0 | 0.1 | ||
| Contenido de ion de cloruro (%) | ----- | 0.09 | ||
| Contenido de ion de cloruro por m3( kg ) | Concreto pretensado | < 0.02 | 0.004 | |
| Concreto armado | 0.02~0.20 | |||
| Concreto simple | 0.20~0.60 | |||
| Contenido de amoníaco (%) | ≤0.1 | 0.00 | ||
| Radiación | Índice de exposición interna ( IRa ) | ≤1.0 | 0.13 | |
| Índice de exposición externa (IY) | ≤1.0 | 0.45 | ||
Dosis
La dosis óptima para aplicaciones normales de este aditivo para hormigón varia entre el 1% y el 1.2% de la cantidad total de cemento.
