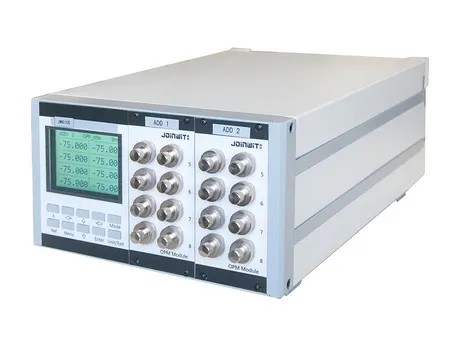

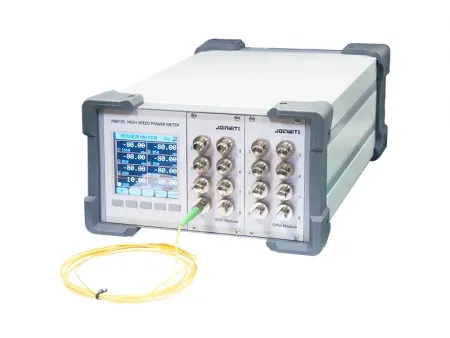

  • Medidor de potencia óptica (multicanal), JW8105A/JW8105S
JW8105A/JW8105S
Medidor de potencia óptica de sobremesa para medir la intensidad de las señales ópticas

Este medidor de potencia óptica multicanal ofrece una solución de prueba eficiente y confiable para fabricantes y laboratorios de fibra óptica que manejan múltiples canales simultáneamente. Con un tiempo de respuesta rápido de 100μS y una velocidad de muestreo de hasta 10 kS/s, permite monitorear en tiempo real las fluctuaciones de potencia óptica, proporcionando una visión precisa y detallada del rendimiento del sistema.

El medidor está equipado con una interfaz RS232-C para la conexión directa con PC, lo que facilita la visualización de datos y la configuración de parámetros mediante un software intuitivo. La compatibilidad con comandos simplificados y estándar mejora la velocidad de comunicación y garantiza la estabilidad en entornos de prueba automatizados.

Otras características avanzadas incluyen almacenamiento de disparo, salida de voltaje analógico y conectividad Ethernet, lo que brinda una mayor flexibilidad para adaptarse a diversos escenarios de prueba. Con un amplio rango dinámico de 10 a -80 dBm y una capacidad de almacenamiento de 64K puntos por canal, este instrumento es ideal para pruebas de alta precisión en componentes DWDM, matrices AWG, PLC, WSS, OPM, DPSK, EDFA y otros sistemas ópticos avanzados.

Características
  • Ajustes de longitud de onda configurables
  • Frecuencia de muestreo ajustable, hasta 10 kS/s
  • Amplio rango de prueba dinámica: 10 a -80dBm
  • Capaz de medir PDL (pérdida dependiente de la polarización)
  • Rangos de detección de potencia óptica opcionales
  • Set completo de comandos de comunicación con soporte de software de demostración
  • Admite la función de edición de longitud de onda
  • Funcionalidad de almacenamiento de disparador disponible
  • Conectividad Ethernet opcional
  • Funcionalidad de salida de voltaje analógico
  • Los ajustes de longitud de onda se pueden guardar para uso futuro

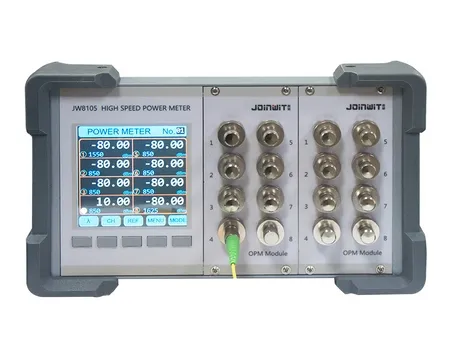

  • Carcasa mejorada con una interfaz de pantalla a color (modelo JW8105S)
Especificaciones
JW8105A
JW8105S
Rango de longitud de onda 850 a 1700nm, 400 a 1100nm
Longitud de onda de calibración 850/1300/1310/1490/1550/1625nm
Tipo de detector InGaAs/Si
Tamaño de detector Ø2mm
Rango de medición A: 10 a -80dBm
C: 25 a -60dBm
Linealidad ±0.04dB (A: 10 a -50dBm) (C: 25 a -35dBm)
±0.08dB (A: -50 a -70dBm) (C :-35 a -55dBm)
Tasa de muestreo 10ksps
Incertidumbre ±3% (A: 10 a -60dBm) (C: 25 a -45dBm)
Resolución de pantalla 0.01/0.001dB
Unidad de medida dB/dBm/mW/μW/nW

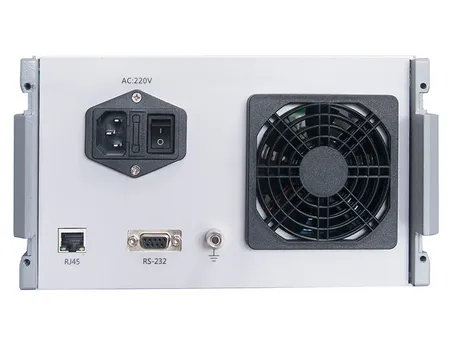

Interfaz de comunicación RS232-C/RJ45
Temperatura de funcionamiento -5 a 40℃
Temperatura de almacenamiento -25 a 70℃
Fuente de alimentación AC 220V 50Hz
Voltaje analógico 3U×235×380mm
