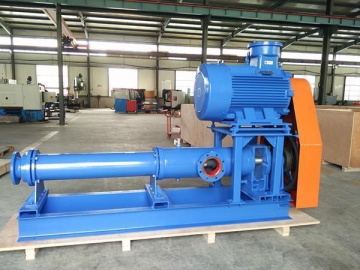

Bomba de cavidad progresiva clase BP

Solicite un presupuesto

Nosotros: http://pcp-pump.com.ar/1-4-bp-class-progressive-cavity-pump.html

Applications
Construimos la bomba de cavidad progresiva clase BP con una estructura de transmisión de tipo respaldo, diseñada para disminuir el impacto de las fuerzas de carga axial y brindar una operación suave. La bomba puede impulsar cualquier tipo de fluido o agua con una concentración de sólidos del 45% o menor. Se suele emplear en campos petroleros, plataformas marinas, y otras aplicaciones de transporte de gas y petróleo.

Parámetros
Etapas: 1-12 etapas
Tipo: bomba monobloque de un solo cabezal, bomba monobloque de doble cabezal

Presión de trabajo:
Bomba de un solo cabezal: 6 bar, 12 bar, 18 bar, 24 bar, 36 bar, 48 bar, 60 bar, 72 bar,
Bomba de doble cabezal: 5 bar, 10 bar, 20 bar,

Selección de modelo

Modelo	Rango de flujo m³/h	Rango de velocidad rpm	Potencia del motor Kw
VD040-005P12OH	2~6	150~520	2.2~11
VD050-011P12OH	3~13	110~480	3~18.5
VD060-019P12OH	3~18	100~400	4~30
VD070-029P12OH	5~28	100~400	7.5~45
VD090-053P12OH	10~65	100~350	15~75
VD100-080P12OH	15~90	80~320	30~90
VD120-120P12OH	10~100	50~280	45~132
VD150-230P12OH	10~120	30~250	55~200

Principio de operación
Esta bomba de cavidad progresiva es una bomba de desplazamiento positivo, que depende del ajuste de interferencia entre el rotor que opera con un movimiento excéntrico y el rotor fijo. Las cavidades selladas no se encuentran conectadas, y durante la rotación del rotor hacia el interior del estátor, se mueven axialmente desde la entrada hasta la salida para transportar el fluido con un alto nivel de consistencia y potencia.

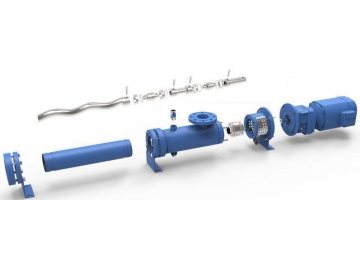

Características estructurales

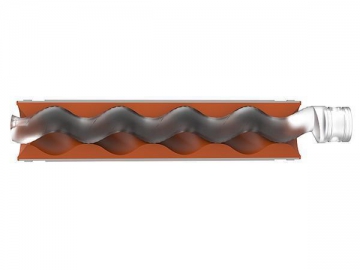

Dibujo del diseño del estátor y del rotor

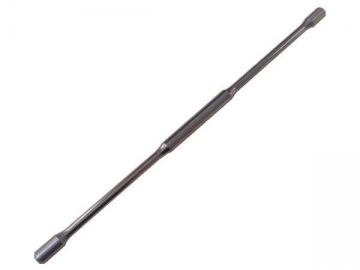

Junta cardán metálica flexible

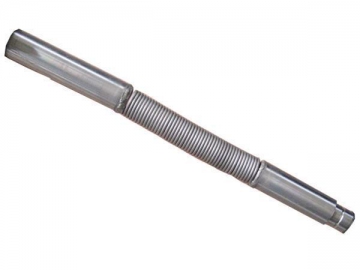

Junta cardán de muelle flexible

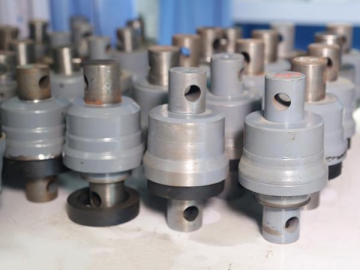

Junta cardán de rótula dentada

Rotor
Cada rotor para la bomba BCP se puede procesar en nuestro taller de mecanizado de acuerdo con tus indicaciones. Se puede endurecer su superficie o someter a tratamiento térmico al vacío para incrementar su dureza y otras propiedades. Luego del tratamiento, el nivel de dureza alcanzado es de 65-67 HRC.

Estátor
Materiales: Los materiales disponibles son NBR, NBRH, HNBR, EPDM y FKM, los cuales se pueden aplicar de acuerdo con el tipo de fluido y las condiciones de operación.

Junta cardán
Contamos con una variedad de piezas de junta cardán para que elijas, incluyendo el cardán con casquillo, el cardán con casquillo y camisa, el cardán higiénico, el cardán flexible y el cardán de rótula dentada que se adaptan a diferentes pares de transmisión y cargas axiales.

Junta del eje
Puedes elegir la empaquetadura o sello mecánico que mejor se ajuste a tus necesidades. Se pueden agregar los sistemas de enfriamiento y lavado para prolongar la vida útil del producto.

Sistema de transmisión
Se puede escoger entre SEW, NORD, ABB y otros sistemas de transmisión.
