Solicite un presupuesto

Accesorios ranurados de hierro dúctil

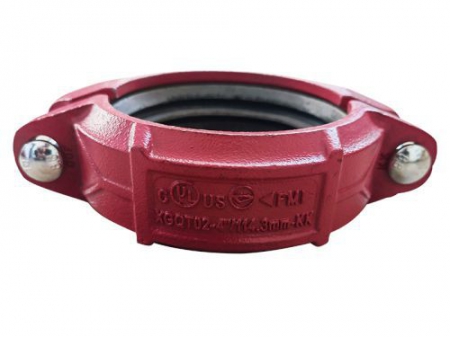

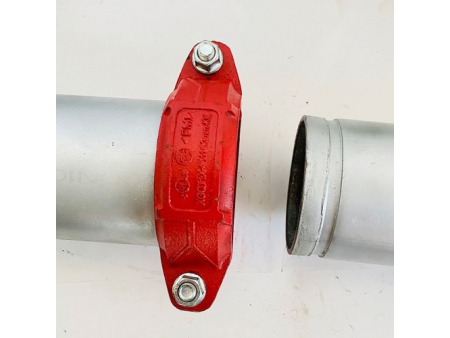

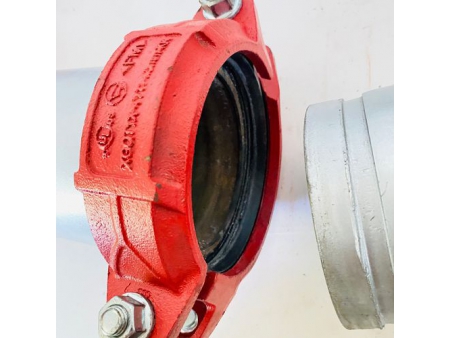

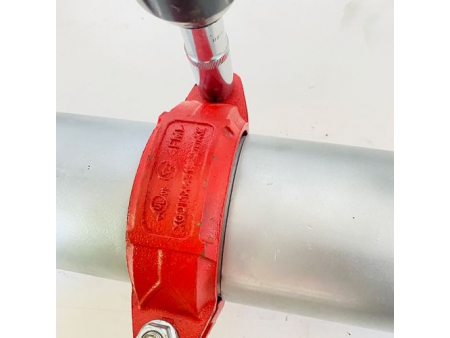

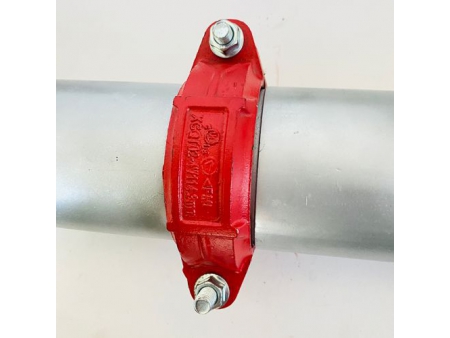

Este acople ranurado (cambio rápido) es un tipo de accesorio de tubería rígido de cambio rápido. Con un diseño estructural único, elimina la necesidad de desmontar pernos, tuercas y juntas durante la instalación. El acoplamiento se puede insertar directamente en el extremo de la tubería y apretar con pernos y tuercas.

Características

La eficiencia de instalación es más de tres veces mayor que la de los acoples estándar. El diseño estructural único evita la pérdida de pernos y tuercas durante el proceso de instalación.

Aplicaciones recomendadas

El acople ranurado de cambio rápido es adecuado para varios tipos de tuberías, como suministro de agua, drenaje, sistemas HVAC y otras tuberías.

Especificaciones principales
  • Tamaños disponibles: 1~12 pulgada |DN25~DN300
  • Presion de trabajo: 300PSI/2.07MPa
  • Certificado: FM/UL/CE certificado
  • Recubrimiento: epoxi/galvanizado
  • Color: rojo/naranja/blanco, etc.
  • Material: hierro dúctil

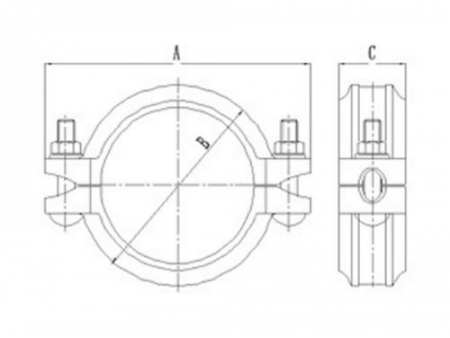

Especificaciones
Tamaño nominal Diámetro exterior de la tubería Dimensiones Tamaño del perno
mm/pulgadas mm/pulgadas mm/pulgadas No.-tamaño/ mm
A / mm B / mm C / mm
25 / 1 33.7 / 1.327 58 / 2.28 98 / 3.85 45 / 1.77 3/8*45-2
32 / 1 1/4 42.4 / 1.669 68 / 2.68 106 / 4.17 45 / 1.77 3/8*45-2
40 / 1 1/2 48.3 / 1.9 74 / 2.91 114 / 4.49 45 / 1.77 3/8*45-2
50 / 2 60.3 / 2.375 86 / 3.39 128 / 5.04 45 / 1.77 3/8*55-2
65 / 2 1/2 73 / 2.875 98 / 3.86 137 / 5.39 45 / 1.77 3/8*55-2
65 / 2 1/2 76.1 / 3 103 / 4.06 141 / 5.55 45 / 1.77 3/8*55-2
80 / 3 88.9 / 3.5 114 / 4.49 158 / 6.22 45 / 1.77 3/8*55-2
100 / 4 114.3 / 4.5 143 / 5.63 192 / 7.56 49 / 1.93 1/2*65-2
125 / 5 139.7 / 5.5 172 / 6.77 222 / 8.74 50 / 1.96 1/2*75-2
150 / 6 165.1 / 6.5 199 / 7.83 252 / 9.92 50 / 1.96 1/2*75-2
150 / 6 168.3 / 6.625 202 / 7.95 252 / 9.92 50 / 1.96 1/2*75-2
216 / 8 216.1 8.51 258 / 10.16 322 / 12.67 58 / 2.28 5/8*95-2
200 / 8 219.1 / 8.625 258 / 10.16 322 / 12.67 58 / 2.28 5/8*95-2
267 / 8 267.2 / 10.52 313 / 12.32 390 / 15.35 58 / 2.28 3/4*110-2
250 / 10 273 / 10.75 320 / 12.60 394 / 15.51 60 / 2.36 3/4*110-2
318 / 12 318.3 / 12.53 369 / 14.53 450 / 17.72 58 / 2.28 3/4*120-2
300 / 12 323.9 / 12.75 372 / 14.64 450 / 17.72 64 / 2.51 3/4*120-2
¿Qué problemas pueden resolver los sistemas ranurados de tuberías?
Debido a las ventajas de los acoples ranurados, los sistemas ranurados de tuberías pueden abordar problemas de instalación complejos, problemas de ruido y los efectos negativos de las vibraciones en las tuberías. También ayudan a reducir los costos de mantenimiento a largo plazo.
