Los filtros de retorno están diseñados para la filtración fina del aceite de retorno en los sistemas hidráulicos. Pueden mantener limpio el aceite de retorno eliminando los contaminantes externos o la contaminación progresiva causada por el desgaste de los componentes, como fibras, escoria, partículas de goma de desgaste de sellado y partículas metálicas de las piezas.

Los filtros de retorno se encargan de retener las partículas generadas en el interior del equipo y la extrae del circuito hidráulico, de esta manera se evita algún tipo de contaminación del aceite a través del tanque y la bomba, con cualquier tipo de efecto negativo.

Características

Los filtros de retorno se pueden montar directamente en la tapa del tanque de aceite o en el oleoducto.
Este filtro de retorno está equipado con indicador de obstrucción y válvula de derivación o bypass para mejorar la seguridad y fiabilidad del sistema hidráulico. Una vez que la presión de entrada de fluido se convierte en 0.35Mpa, causada por la obstrucción del elemento filtrante, la pulsación del flujo o la baja temperatura del fluido hidráulico, el indicador de obstrucción enviará una señal para limpiar el elemento filtrante o mejorar la temperatura del fluido. Si estos problemas no se han resuelto a tiempo, la válvula de derivación se abrirá de manera automática (presión de apertura: 0,4MPa),
El elemento de filtro de fibra de vidrio cuenta con una alta capacidad de filtración, un caudal grande, una caída de baja presión y una alta capacidad de retención de suciedad. La clasificación de filtración está clasificada por el ratio de filtración y la eficiencia. (Estándar ISO: ratio de filtración β: 3, 5, 10, 20 >200; eficiencia de filtración n≥99.5%)

Especificaciones técnicas

Ratio de caudal: 60L/min;
Presión operativa: 0.7MPa;
Presión de apertura de la válvula de derivación o bypass: 0.25MPa;
Clasificación de filtración: 20um

Especificaciones del modelo

Modelo del filtro	Ratio de caudal nominal （L/min）	Clasificación de filtración (μm)	Diámetro (mm)	Caída de presión（MPa）		Indicador de obstrucción		Peso（Kg）	Modelo de elemento de filtro
Modelo del filtro	Ratio de caudal nominal （L/min）	Clasificación de filtración (μm)	Diámetro (mm)	Inicial	Max.	（V）	（A）	Peso（Kg）	Modelo de elemento de filtro
RF-60×*L-	60	1 3 5 10 20 30	20	≦0.07	0.35	12 24 36 220	2.5 2 1.5 0.25	0.4	HL0060R*BN/HC
RF-110×*L-	110		20					0.9	HL00110R*BN/HC
RF-160×*L-	160		40					1.1	HL001600R*BN/HC
RF-240×*L-	240		40					1.8	HL00240R*BN/HC
RF-330×*L-	330		50					2.3	HL00330R*BN/HC
RF-500×*L-	500		50					3.2	HL00500R*BN/HC
RF-660×*L-	660		80					4.1	HL00660R*BN/HC
RF-850×*L-	850		80					13	HL00850R*BN/HC
RF-950×*L-	950		90					20	HL00950R*BN/HC
RF-1300×*L-	1300		100					41.5	HL001300R*BN/HC

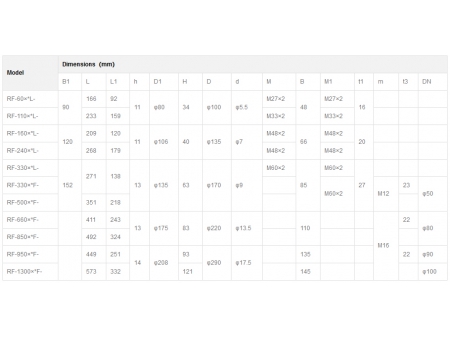

Conexiones

Modelo	Dimensiones（mm）
	B1	L	L1	h	D1	H	D	d	M	B	M1	t1	m	t3	DN
RF-60×*L-	90	166	92	11	φ80	34	φ100	φ5.5	M27×2	48	M27×2	16
RF-110×*L-		233	159						M33×2		M33×2
RF-160×*L-	120	209	120	11	φ106	40	φ135	φ7	M48×2	66	M48×2	20
RF-240×*L-		268	179						M48×2		M48×2
RF-330×*L-	152	271	138	13	φ135	63	φ170	φ9	M60×2	85	M60×2	27
RF-330×*F-											M60×2		M12	23	φ50
RF-500×*F-		351	218
RF-660×*F-		411	243	13	φ175	83	φ220	φ13.5		110			M16	22	φ80
RF-850×*F-		492	324
RF-950×*F-		449	251	14	φ208	93	φ290	φ17.5		135				22	φ90
RF-1300×*F-		573	332			121				145					φ100

Dimensiones externas del filtro de retorno

CAÍDA DE PRESIÓN DEL ELEMENTO (△P) CONTRA LAS CURVAS DE FLUJO
