Perfiladora de aros de auto utilizada en la línea de producción de aros de auto después de la operación de ensanchado

Después del proceso de ensanchado, la banda del aro ingresa a la primera de tres perfiladoras, donde se le da forma progresiva al perfil final previsto. Estas máquinas perfiladoras desempeñan un papel crucial en la producción de aros de auto de acero, dimensionándolos a través de un proceso preciso de conformado en frío. Este sistema permite perfilar diseños de aros tanto simétricos como asimétricos, adaptándose a una amplia variedad de especificaciones y estilos.
Impulsadas por un sistema completamente hidráulico, las perfiladoras garantizan un proceso de conformado suave y eficiente, logrando los contornos precisos requeridos para aros de alta calidad. Su integración en una línea de producción avanzada asegura resultados consistentes y óptimos, esenciales para satisfacer las demandas de una fabricación moderna y competitiva.

Plujo de proceso Plujo de proceso

Ensanchado inicial
1º perfilado
2º perfilado
3º perfilado

Especificaciones

Modelo	GXJ-400B	GXJ-500B	GXJ-800B
Fuente de alimentación	AC 380V/trifásica/50HZ	AC 380V/trifásica/50HZ	AC 380V/trifásica/50HZ
Potencia nominal	460kW	513kW	544kW
Espesor del aro	≤5mm	≤8mm	≤10mm
Ancho del aro	200-400mm	220-500mm	260-800mm
Diámetro del aro	350-480mm	420-580mm	600-1000mm
Capacidad máx. del cilindro hidráulico	230KN	250KN	280KN
Peso de la máquina (con alimentador)	48T	55T	68T
Potencia del motor del husillo principal	70kW	80kW	90kW
Carrera del cilindro hidráulico	180mm	200mm	220mm
Diámetro del husillo principal	Ø180mm	Ø220mm	Ø240mm
Distancia entre el husillo superior e inferior	380-530mm	395-550mm	400-600mm
Rango de ajuste del husillo superior e inferior	±3mm	±3mm	±3mm
Ajuste de inclinación del husillo superior e inferior	-0.34° a 0.17°	-0.34° a 0.17°	-0.34° a 0.17°
Carrera inferior del husillo	165mm	185mm	205mm

Características

El husillo principal es accionado por un servomotor de alta potencia, que proporciona velocidades rápidas de perfilado con alta precisión.

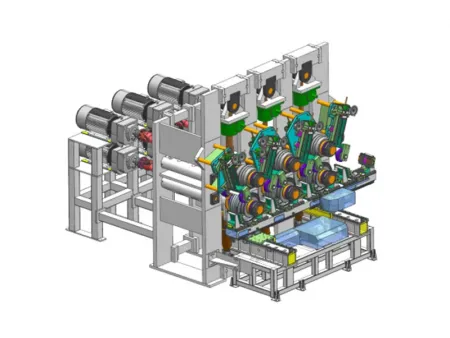

La perfiladora de tres etapas presenta un diseño compacto todo en uno, lo que permite ciclos eficientes de formación de llantas.
Los cilindros hidráulicos aseguran las abrazaderas durante la carga y descarga automatizadas, lo que garantiza estabilidad, alta eficiencia y una salida precisa del producto.
Los servomotores de alta potencia y los engranajes de piñón y cremallera impulsan los movimientos hacia adelante, hacia atrás, hacia la izquierda y hacia la derecha, lo que permite una manipulación rápida y precisa del material.
Tres rodamientos de rodillos de llanta cilíndricos en la parte delantera de los husillos superior e inferior soportan altas cargas de empuje.
Tanto el husillo superior como el inferior están equipados con un sistema de lubricación, lo que prolonga la vida útil de la máquina.
La carrera de un riel de guía lateral se puede ajustar con un volante, lo que permite una rápida adaptación a varios tipos y especificaciones de aros.
