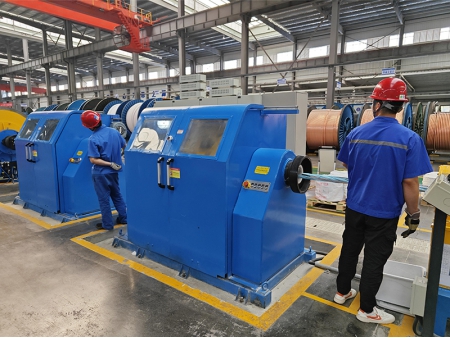

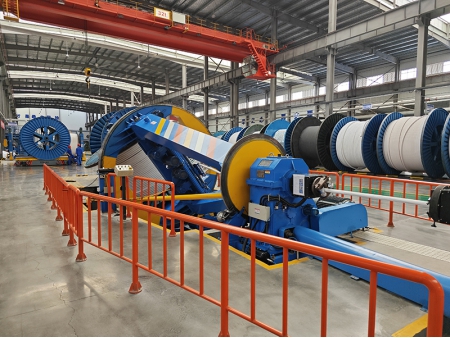

Trenzadora de cables con tambor

Solicite un presupuesto

Nosotros: http://wirecable-solution.com.ar/1-6-cpd-drum-twister.html

Trenzadora para cableado, cribado y blindaje de conductores

La trenzadora de cables con tambor es una máquina versátil diseñada para cableado, cribado y blindaje de conductores. Es ideal para producir cables de alimentación, conductores segmentados de múltiples hilos y para procesos que involucran blindaje de alambre de acero, envoltura no metálica y blindaje de cinta de acero.

Características

Se adapta a tamaños de carrete que van desde 2000mm a 4200mm, cumpliendo con los requisitos de producción para varios diámetros y longitudes de cable.

Cuenta con un controlador programable y una pantalla táctil para el monitoreo de la operación en tiempo real. La pantalla táctil permite configurar, modificar y mostrar las longitudes de colocación, así como establecer la dirección de colocación izquierda o derecha y realizar ajustes finos.

El soporte de desenrollado giratorio puede cambiar entre múltiples funciones, incluida la parada independiente, la sincronización completa de la máquina y el control de velocidad individual a través de un detector de fase, que se adapta a diferentes procesos de producción de cables y garantiza un trenzado de alta precisión para cables con forma.

Cada unidad es impulsada por un motor independiente, lo que hace que la instalación, operación y mantenimiento sean simples y convenientes. La retroalimentación del motor a través de codificadores garantiza un control de alta precisión.

Incluye un soporte centralizado de desenrollado de alambre de acero colocado a ambos lados de la unidad principal, lo que reduce la longitud total de la línea de producción y minimiza los costos de inversión de la fábrica.

Los soportes de recogida y desenrollado pueden manejar diferentes anchos de carrete dentro de un rango específico sin necesidad de modificaciones.

Todos los mecanismos de elevación utilizan una plataforma elevadora hidráulica, lo que proporciona facilidad de uso y operación eficiente.

Especificaciones

Diámetro de la bobina (mm)		Max. velocidad de rotación (r/min)		Diámetro máx. del cable terminado (mm)	Capacidad de carga de la bobina (T)		Cantidad de alambre	Wire diameter (mm)
Desenrollado	Recogidas	Tipo cuna (cradle)	Tipo de horquilla (fork)	Diámetro máx. del cable terminado (mm)	Desenrollado	Recogidas	Cantidad de alambre	Wire diameter (mm)
1000	1600	100	100	60	2	8	48\72\96\108	1.3-3.2
1250	2000	80	70	90	3	10		1.3-3.2
1600	2500	70	60	100	5	12		1.3-3.2
2000	3150	50	45	120	10	20		1.3-3.2
2500	3600	30	25	130	12	25		1.3-3.2
2500	4000	30	25	130	12	30		1.3-3.2
2500	4200	30	25	130	12	30		1.3-3.2
