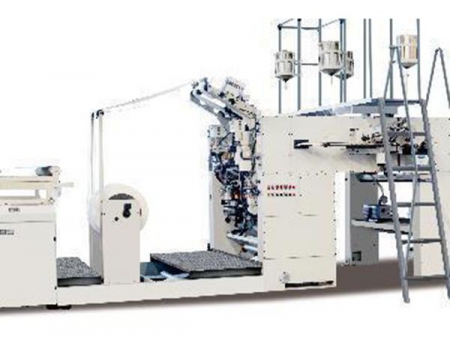

Máquina para fabricar bolsas de papel con manija chata automática, tipo rollo continuo, SBH330B/450B-TH
Solicite un presupuesto
La máquina para fabricar bolsas de papel con manija chata automática, tipo rollo continuo utiliza papel de rollo y manijas de papel de rollo como materia prima, y puede llevar a cabo producción de manijas chatas, emparchado de manijas, formado de tubos, corte de tubos, formado de fondos y salida de compactación en una sola operación continua. Es especialmente adecuada para producción a gran escala de bolsas para envasado de alimentos y ropa. También presenta una producción totalmente automática.

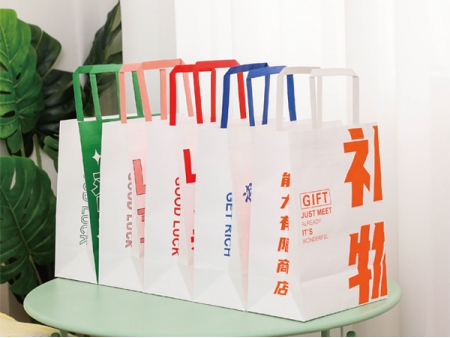

Una bolsa de papel (interna) con manija chata tiene la misma capacidad de peso que la de una bolsa con manija enrollada y es relativamente barata de producir. La manija chata dentro de la bolsa reduce significativamente el tamaño del envasado y el coste. La operación de la máquina es simple y eficiente, logrando darle una gran popularidad en el mercado de hoy en día.

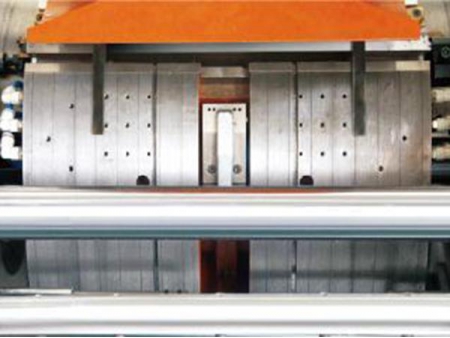

- Tambor de formado de fondo con asistencia de vacío

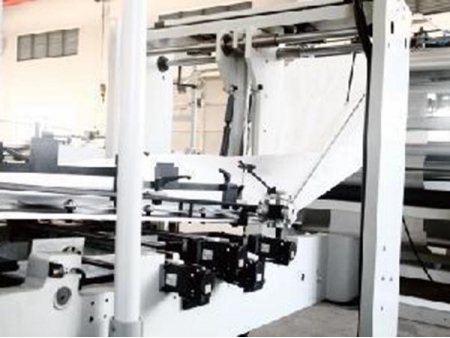

- Unidad para manija chata
- Dispositivo de placa motorizada servo, ajusta el ancho de la superficie y el tamaño del escudete automáticamente.

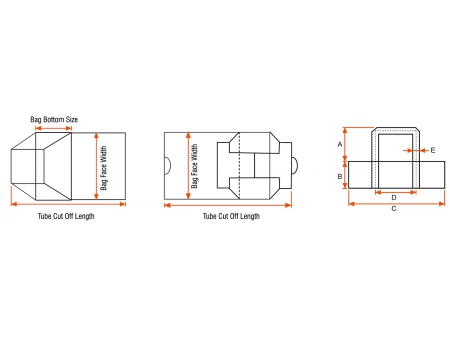

Diagrama esquemático de la bolsa
Información técnica
-
Modelo:
SBH330-508TH - Grosor del papel (g/m²):
- 45-180
- Longitud de corte del tubo (mm):
- 280-540
- Ancho de la cara de la bolsa (mm):
- 180-330/190-330; 120-330(★)
- Tamaño del fondo de la bolsa (mm):
- 70-150
- Velocidad máx. (bolsas/min):
- 160
-
Modelo:
SBH330B-508TH - Grosor del papel (g/m²):
- 50-180
- Longitud de corte del tubo (mm):
- 280-540
- Ancho de la cara de la bolsa (mm):
- 180-330/190-330; 150-330(★)
- Tamaño del fondo de la bolsa (mm):
- 70-180
- Velocidad máx. (bolsas/min):
- 160
-
Modelo:
SBH330BPro-508TH - Grosor del papel (g/m²):
- 50-180
- Longitud de corte del tubo (mm):
- 280-540
- Ancho de la cara de la bolsa (mm):
- 180-330/190-330; 150-330(★)
- Tamaño del fondo de la bolsa (mm):
- 90-180
- Velocidad máx. (bolsas/min):
- 160
-
Modelo:
SBH450B-518TH - Grosor del papel (g/m²):
- 70-180
- Longitud de corte del tubo (mm):
- 368-762
- Ancho de la cara de la bolsa (mm):
- 240-450;200-450(★)
- Tamaño del fondo de la bolsa (mm):
- 90-205
- Velocidad máx. (bolsas/min):
- 130
-
Modelo:
SBH450C-518TH - Grosor del papel (g/m²):
- 70-180
- Longitud de corte del tubo (mm):
- 240-450
- Ancho de la cara de la bolsa (mm):
- 240-450;200-450(★)
- Tamaño del fondo de la bolsa (mm):
- 120-260
- Velocidad máx. (bolsas/min):
- 130
| Información técnica | | | | | |
| Ancho del rollo de papel (mm) | 550-1050 | 550-1050 | 570-1050 | 690-1310 | 750-1310 |
| 405-1050(★) | 465-1050(★) | 505-1050(★) | 610-1310(★) | 690-1310(★) | |
| Diámetro del rollo de papel (mm) | ≤1500 | ≤1500 | ≤1500 | ≤1500 | ≤1500 |
| Diámetro del núcleo del rollo de papel (mm) | Φ76 | Φ76 | Φ76 | Φ76 | Φ76 |
| Grosor del papel (gsm) | 45-180 | 50-180 | 50-180 | 70-180 | 70-180 |
| Longitud de corte del tubo (mm) | 280-540 | 280-540 | 280-540 | 368-762 | 368-762 |
| Ancho de la cara de la bolsa (mm) | 180-330/190-330 | 180-330/190-330 | 180-330/190-330 | 240-450 | 240-450 |
| 120-330(★) | 150-330(★) | 150-330(★) | 200-450(★) | 200-450(★) | |
| Tamaño del fondo de la bolsa (mm) | 70-150 | 70-180 | 90-180 | 90-205 | 120-260 |
| Altura del mango plano (A) (mm) | 75 | 75 | 75 | 100 | 100 |
| Ancho de parche del mango (B) (mm) | 52 | 52 | 52 | 52 | 52 |
| Longitud de parche del mango (C) (mm) | 160 | 160 | 160 | 170 | 170 |
| Paso interno del mango plano (D) (mm) | 100 | 100 | 100 | 109 | 109 |
| Ancho interno del mango plano (E) (mm) | 12/16 | 12/16 | 12/16 | 12/16 | 12/16 |
| Ancho interno del rollo de papel de mango plano (mm) | 78-85/95 | 78-85/95 | 78-85/95 | 95 | 95 |
| Grosor de papel de mango plano interno (gsm) | 70-80 | 70-80 | 70-80 | 80-100 | 80-100 |
| Diámetro interno del rollo de papel de mango plano (mm) | 1200 | 1200 | 1200 | 1200 | 1200 |
| Diámetro del rollo de parche de papel del mango (mm) | 1200 | 1200 | 1200 | 1200 | 1200 |
| Ancho del rollo de parche de papel de mango (mm) | 160 | 160 | 160 | 170 | 170 |
| Grosor del parche de papel de mango (gsm) | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| Velocidad máx. (bolsas/min) | 160 | 160 | 160 | 130 | 130 |
| Potencia total (kW) | 29.6 | 32 | 32 | 31 | 31 |
| Peso de la máquina (kg) | 23000 | 23000 | 23000 | 25000 | 25000 |
| Tamaño de la máquina (L×A×A)(m) | 14.85×4.2×2.8 | 14.85×4.2×2.8 | 14.85×4.2×2.8 | 16.1×4.5×2.8 | 16.1×4.5×2.8 |
| Tres tipos de sello inferior | sí | sí | sí | sí (Dos) | sí (Dos) |
| Dispositivo de corte servo del borde | sí | sí | sí | con o sin | con o sin |
| Unidad de impresora flexográfica de 1-4 colores | sí | sí | sí | sí | sí |
| Unidad servo de parche | sí | sí | sí | sí | sí |
| Unidad de dos capas DLO2 | sí | sí | sí | sí | sí |
Nota: "★" significa sin asa.
Características
- El perfilador ajustable servo ajusta automáticamente el ancho de la superficie y el tamaño del escudete, reduciendo significativamente el tiempo de depuración.
- El tambor está equipado con un asistente de vacío para un mejor control durante la formación del fondo de la bolsa.
- La máquina para hacer bolsas está equipada con un sistema de control eléctrico Mitsubishi y controlador de movimiento Mitsubishi (CPU) para poder lograr una alta velocidad y alta precisión, así como también el control de movimiento y una prueba de flujo de producción. Con una pantalla táctil, las funciones operativas resultan claras.
- Equipada con un sistema guía WEB automático BST alemán, esta máquina puede reducir los desechos y mejorar la eficiencia.
- También está equipada con un sistema de lubricación automático.
