Máquina para fabricar bloques de construcción ZN1500C
Aplicaciones
Nuestra máquina bloquera ZN1500C ha sido concebida para la fabricación de bloques, baldosas, adoquines y otros productos. Cada molde da forma a 15 bloques de 390×190×190mm a la vez.
Área de formación máxima | 1,300×1050mm |
Altura del producto acabado | 50-500mm |
Ciclo de moldeo | 20~25 segundos (según la forma del producto) |
Fuerza de aceleración | 160KN |
Tamaño del palet | 1400×1100×(14-50)mm |
Número de bloques formados | 390×190×190mm (15 bloques/ molde) |
Mesa vibratoria | 4×7.5KW (SIEMENS) |
Vibración superior | 2×1.1KW |
Sistema de control eléctrico | SIEMENS |
Potencia instalada total | 111.3KW |
Peso total | 18.3 toneladas (sin el dispositivo base del material) 25.2 toneladas (con el dispositivo base del material) |
Producto | Rendimiento | ZN1500C |
240×115×53 | Número de bloques moldeados (bloque/molde) | 84 |
Metro cúbico/hora (m³/hora) | 15.8-21.1 | |
Metro cúbico/día (m³/8 horas) | 177-236 | |
Número de ladrillos (bloques/m³) | 683 | |
240×115×90 | Número de bloques moldeados (bloque/molde) | 40 |
Metro cúbico/hora (m³/hora) | 18-24 | |
Metro cúbico/día (m³/8 horas) | 143-191 | |
Número de ladrillos (bloques/m³) | 403 | |
390×190×190 | Número de bloques moldeados (bloque/molde) | 15 |
Metro cúbico/hora (m³/hora) | 38-50 | |
Metro cúbico/día (m³/8 horas) | 304.1-405.5 | |
Número de ladrillos (bloques/m³) | 71 | |
400×400×80 | Número de bloques moldeados (bloque/molde) | 6 |
Metro cúbico/hora (m³/hora) | 138.2-172.8 | |
Metro cúbico/día (m³/8 horas) | 1105.9-1382.4 | |
Número de ladrillos (bloques/m³) | 864-1080 | |
400×400×80 | Número de bloques moldeados (bloque/molde) | 6 |
Metro cúbico/hora (m³/hora) | 89.8-112.2 | |
Metro cúbico/día (m³/8 horas) | 718.2-897.7 | |
Número de ladrillos (bloques/m³) | 864-1080 | |
245×185×75 | Número de bloques moldeados (bloque/molde) | 24 |
Metro cúbico/hora (m³/hora) | 155.5-194.4 | |
Metro cúbico/día (m³/8 horas) | 1244.2-1555.2 | |
Número de ladrillos (bloques/m³) | 3456-4320 | |
250×250×60 | Número de bloques moldeados (bloque/molde) | 24 |
Metro cúbico/hora (m³/hora) | 216-270 | |
Metro cúbico/día (m³/8 horas) | 1728-2160 | |
Número de ladrillos (bloques/m³) | 3456-4320 | |
225×112.5×60 | Número de bloques moldeados (bloque/molde) | 40 |
Metro cúbico/hora (m³/hora) | 145.8-182.2 | |
Metro cúbico/día (m³/8 horas) | 1166.3-1457.9 | |
Número de ladrillos (bloques/m³) | 5760-7200 | |
200×100×60 | Número de bloques moldeados (bloque/molde) | 54 |
Metro cúbico/hora (m³/hora) | 155.5-194.4 | |
Metro cúbico/día (m³/8 horas) | 1244.2-1555.2 | |
Número de ladrillos (bloques/m³) | 7776-9720 | |
200×200×60 | Número de bloques moldeados (bloque/molde) | 30 |
Metro cúbico/hora (m³/hora) | 172.8-216 | |
Metro cúbico/día (m³/8 horas) | 1382.4-1728 | |
Número de ladrillos (bloques/m³) | 4320-5400 | |
200×200×60 | Número de bloques moldeados (bloque/molde) | 10 |
Metro cúbico/hora (m³/hora) | 180-225 | |
Metro cúbico/día (m³/8 horas) | 1440-1800 | |
Número de ladrillos (bloques/m³) | 1440-1800 | |
500×250×80 | Número de bloques moldeados (bloque/molde) | 24 |
Metro cúbico/hora (m³/hora) | 155.5-194.4 | |
Metro cúbico/día (m³/8 horas) | 124.2-1555.2 | |
Número de ladrillos (bloques/m³) | 3456-4320 |
Diseño alemán--alta eficiencia y baja frecuencia de fallos
Fabricado en China--bajo coste y un mejor servicio
Los equipos de la serie ZN son bastante rentables, poseen una tecnología orientada al rendimiento integral, son eficientes y de calidad superior, y se diseñan en estricto apego a las tecnologías de producción alemanas.
Estas máquinas, fabricadas en Fujian, China, ofrecen un rendimiento sumamente estable, una elevada eficiencia de producción de bloques y una frecuencia de fallos muy baja. Además de su alta capacidad de producción, ahorran energía y benefician al medio ambiente.

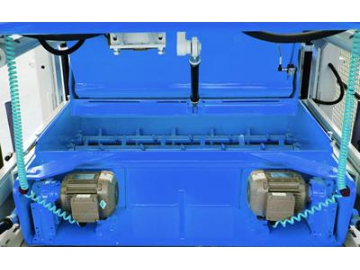

1. Alta eficiencia vibratoria: La mesa vibratoria, compuesta por una mesa dinámica y una mesa estática, cuenta con una tecnología de vibración alemana punta. Gracias a la operación ininterrumpida la máquina no necesita arrancarse con frecuencia, lo que permite transformar la fuerza vibratoria con mayor eficaciencia y uniformidad, mejorar el control del equipo, acelerar el tiempo de moldeo y aumentar la densidad de los productos finales.
2. Alimentación forzada: El eje mezclador es accionado por el motor de alimentación de la marca alemana SEW; la tolva, la placa base y la pala agitadora están hechas de acero de alta resistencia HARDOX que les confiere un sellado excepcional. El método de alimentación compuesta y la oscilación recíproca hacen que la alimentación sea más homogénea y mejora enormemente la calidad de los productos.

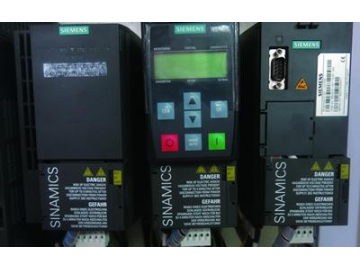

3. Control de conversión de frecuencia: Debido a la tecnología alemana de control de conversión de frecuencia, el sistema de vibración de la máquina puede operar con un modo de espera de baja y alta frecuencia, lo que aumenta la velocidad de funcionamiento y la calidad de los bloques. Esto puede reducir la compactación de los componentes mecánicos y del motor, extender la vida útil de la máquina y ahorrar hasta un 20%-30% más de energía que cuando se controla y opera con los motores tradicionales.

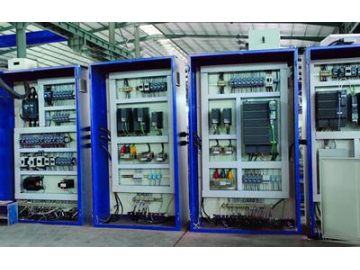

4. Control totalmente automatizado: La avanzada tecnología alemana de control automático y la operación visual del sistema interactivo inteligente hace que la operación de la máquina sea muy simple. Esto optimiza al máximo el ahorro de los costes laborales y brinda una operación estable y con una tasa de fallos mínima. También dispone de las funciones de gestión de la fórmula del producto y recolección de los datos operativos.
5. Sistema hidráulico de alta eficiencia: La bomba y la válvula hidráulica de calidad superior permiten ajustar la velocidad de operación hidráulica, la presión y el desplazamiento dependiendo de los diversos productos, para de esta forma efectuar una operación altamente eficiente y con un bajo consumo de energía.

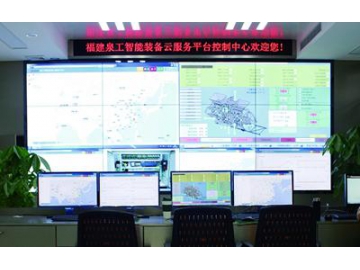

6. Plataforma de servicio en la nube: Mediante la combinación de la tecnología de internet en la nube, la tecnología general de protocolo de datos, la tecnología de internet móvil, equipos de modelado y las estadísticas de macrodatos, podemos implementar en los equipos QGM las funciones de recolección de datos, monitoreo online, actualización a distancia del sistema, predicción y diagnóstico de fallos remoto y evaluación de las condiciones normales de producción.
