Máquina para fabricar bolsa de papel fondo cuadrado con asa retorcida con impresión en línea
This product has been discontinued and removed from our shelves.

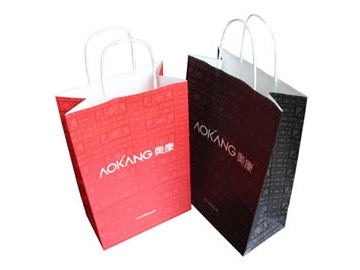

Esta máquina para fabricar bolsas está diseñada para la producción automática de bolsas de papel con asas retorcidas, equipadas con una máquina de impresión en línea de 4 colores, es una opción ideal para las operaciones de fabricación de bolsas que buscan minimizar los costos de operación sin sacrificar la calidad.
Modelo | ZD-F350QY | ZD-F450QY |
Ancho del rollo de papel | 420-1090 mm | 650-1370 mm |
Diámetro máximo del rollo de papel | φ1500 mm | φ1500 mm |
Diámetro del núcleo del rollo | φ76 mm | φ76 mm |
Gramo de papel | 80-150g/㎡ | 80-150g/㎡ |
Ancho de la bolsa de papel | 130/180-350 mm | 230-450 mm |
Longitud de corte | 260-(530mm con altura de la asa) | 280-(630mm con altura de la asa) |
Ancho del fuelle | 65-180mm | 80-220mm |
Altura de la asa | 90-120mm | 90-120mm |
Diámetro de la cuerda de la asa | φ3.5-5.5 mm | φ3-6 mm |
Longitud del parche de la asa | 152 mm | 190 mm |
Ancho del parche de la asa | 42.5-50 mm | 42.5-50 mm |
Distancia del agujero de la asa | 76 mm | 95 mm |
Diámetro del rollo de papel (parche) | φ1200 mm | φ1200 mm |
Ancho del parche de la asa | 85-100 mm | 85-100 mm |
Gramo de papel de parche de la asa | 80-150 g/㎡ | 80-150 g/㎡ |
Máx. velocidad de producción | 100-150 bolsas/min | bolsas/min 100-140 |
Potencia total | 40 KW | 40 KW |
Peso de la máquina | 21500 KG | 22500 KG |
Dimensiones totales ( L*An*Al ) | 18500*5800*2500 mm | 19000*6000*2500 mm |
Ancho máximo de impresión | 1160 mm |
Longitud de impresión repetida | 300-800 mm |
Velocidad de impresión mecánica | 10-80 m/min |
Velocidad de impresión de producción | 10-60 m/min |
Grosor de la placa | 1.7/2.28/2.84 mm |
Unidad de impresión | Cilindros / anilox / rodillos |
Perímetro del cilindro | 300-800 mm |
Placa de impresión | Resina / placa de goma |
Vía de transmisión | Engranaje accionado |
Registro de impresión | Rotación de 360 grados |
Vía de ajuste | Manual |
Embrague de cilindro | Manual |
Vía de calentamiento | Calentamiento eléctrico después del soplado |
Zona de calentamiento | 4 zonas |
Soplador | 2KW |
Longitud de calentamiento auxiliar | 1.3 m |
Ajuste de velocidad | Convertidor de frecuencia |

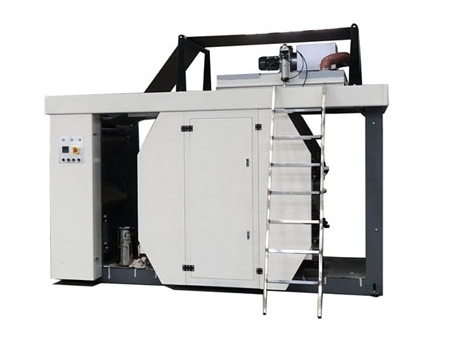

- UNIDAD DE ALIMENTACIÓN
El rollo de papel fijado en el mandril de expansión de aire se puede alimentar con un brazo oscilante que está equipado con el sistema hidráulico de elevación. Con una función de alarma, la unidad de alimentación sonará la alarma cuando no haya alimentación de papel. Se logra una mayor suavidad superficial del papel durante la alimentación gracias a la guía de la red y al control uniforme de la tensión. Los rollos de papel se pueden cambiar fácilmente pulsando un botón.
-

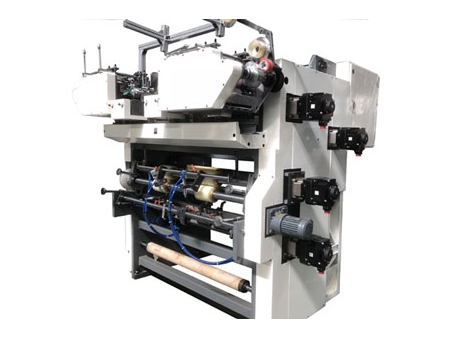

- UNIDAD DE IMPRESIÓN EN LÍNEA
La unidad de impresión de 4 colores puede imprimir logotipos, palabras o cualquier imagen según sea necesario en papel automáticamente.
-

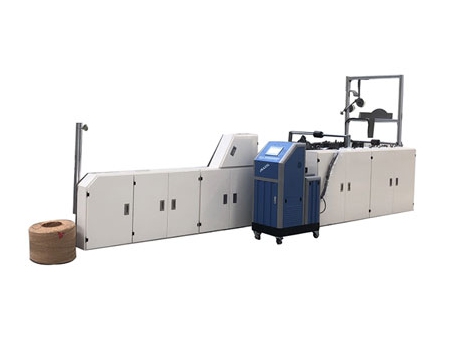

- UNIDAD DE FABRICACIÓN DE ASAS
Pega cuerdas de papel retorcidas y papel para crear una asa.
-
- UNIDAD DE PEGADO DE ASA
La máquina de pegado de la asa puede pegar automáticamente la asa retorcida en la posición requerida del cuerpo de la bolsa con el uso de pegamento y luego lo presiona firmemente en el cuerpo de la bolsa antes de pre-plegado.
-

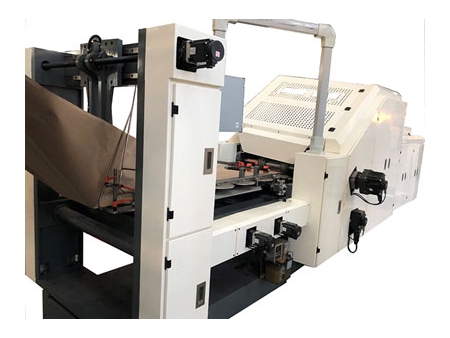

- UNIDAD DE FORMADO DE BOLSAS
Forma el papel con parches y pegamento lateral en el tubo; y corta en piezas separadas en función de la configuración. Después, estos tubos separados se enviarán al tambor para abrir las cuatro esquinas, luego encolar la parte inferior, sellar y formar la forma cuadrada en consecuencia.
- UNIDAD DE RECOGIDA DE BOLSAS
Comprime las bolsas y da la salida de las bolsas. El número de bolsas de papel puede ser procesado y presentado por el sistema de recolección y conteo automático.
