Caldera de vapor

Solicite un presupuesto

Nosotros: http://rubbermachine.es/12-1-steam-boiler/index.html

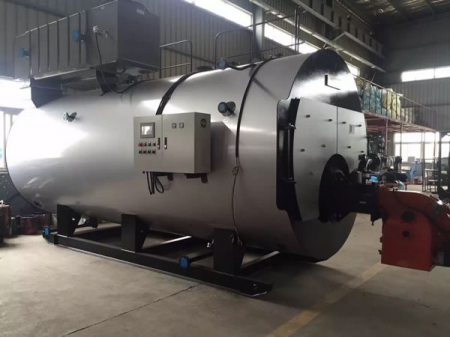

La serie WNS de caldera de vapor de aceite horizontal (gas), cuenta con una operación totalmente automatizada. Después de la atomización del combustible por el quemador y el horno está lleno, se transfiere el calor por el horno. Se formará una nube de humo de alta temperatura en la cámara de combustión y luego se pasará al segundo paso, que es el área del haz de tubos roscados. Después de la transferencia de calor de convección, la temperatura del humo se reduce gradualmente, después de la caja de humo, y en este se mueve al tercer retorno, en el área del haz de tubos y, a continuación, el humo a través de la chimenea en la atmósfera en la caja.
Soporta los más avanzados quemadores, caja de control con componentes importados PLC o LED, válvulas, la bomba de marca de alta calidad, accesorios confiables de la caldera para garantizar de una operación segura.
Esta caldera cuenta con un control inteligente automático más seguro, alta eficacia, mayor ahorro energético, mantenimiento fácil, y larga vida útil.

Detalles técnicos

Modelo				WNS 1	WNS 1.5	WNS 2	WNS 3	WNS 4	WNS 5	WNS 6	WNS 8	WNS 10
Nombre del ítem			Unidad	WNS 1	WNS 1.5	WNS 2	WNS 3	WNS 4	WNS 5	WNS 6	WNS 8	WNS 10
Capacidad nominal de vapor			t/h	1	1.5	2	3	4	5	6	8	10
Salida equivalente			lbs/h	2200	3300	4400	6600	8800	11000	13200	17600	22000
Caballos de fuerza			BHP	71	106.5	142	213	284	256	426	569	710
Presión de trabajo nominal			MPa	0.7 / 1.0	1.0 / 1.25			1.25 / 1.6 / 2.45
Temperatura del vapor saturado			°C	171 / 184	184 / 193			193 / 203 / 223
Temperatura del agua de alimentación			°C	20						105
Área de calentamiento	Apropiada		m 2	25	36	58.8	90.66	111.8	163.1	181.17	190.77	232.16
Área de calentamiento	Economizador		m 2	8.15	8.15	11.45	17.4	17.7	29.6	29.6	33.55	33.55
Tipos de combustible				Diésel, Aceite pesado, Gas natural, LPG, Gas ciudad
Consumo de combustible	Diésel		Kg/h	67	100	134	202	268	335	402	532	660
	Aceite pesado		Kg/h	69.7	104	139.4	210	278.8	348.4	418.1	553	686.4
	Gas natural		Nm 3 /h	74	112	150	225	300	375	450	600	750
	LPG		Nm 3 /h	26	39.1	56	85	113	130	145	226	260
	Gas ciudad		Nm 3 /h	180	270	362	541.6	722.5	810.7	930.8	1445	1620
Entrada de agua			DN	32	32	40	50	50	50	50	50	50
Salida de vapor			DN	50	65	80	80	100	125	125	150	150
Válvula de seguridad			DN	50	2×40	2×40	2×40	2×50	80/50	80/50	2×80	2×80
Válvula de purga			DN	40	40	50	50	2×50	2×50	2×50	2×50	2×50
Tamaño del transporte		Longitud	mm	3600	3800	4860	5300	5840	6300	7250	7450	8730
		Anchura	mm	2000	2100	2500	2500	2850	2900	2980	3260	3260
		Altura	mm	2000	2050	2450	2500	2800	2800	3150	3200	3300
Peso			Kg	4000	4500	8500	8900	13300	14300	19500	22600	25800
