Eslabón giratorio de encadenación lineal
Solicite un presupuesto

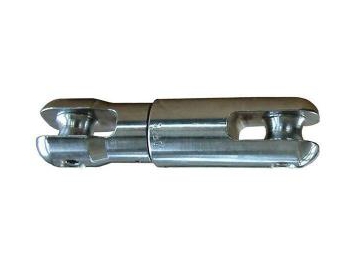

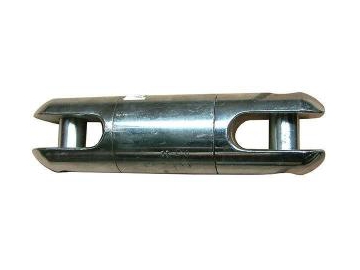

El eslabón giratorio de encadenación lineal se puede utilizar para conectar cuerdas de tracción a conductores con uniones montadas y cubiertas de malla. Estos son montados en rodamientos y están diseñados para evitar la acumulación de torsión. Este tipo de producto ha sido fabricado con acero galvanizado de alta resistencia. Adicionalmente, el diseño especial del eslabón giratorio de encadenación lineal esta en capacidad de soportar grandes cargas, lo cual sucede durante el paso por la polea.
Principales parámetros

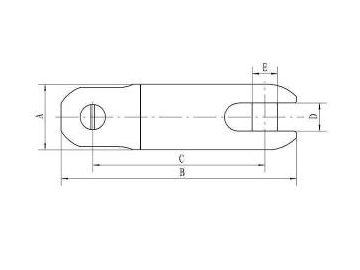

Item | Modelo | Dimensiones (mm) | Carga nominal (kN) | Peso(kg) | ||||
A | B | C | D | E | ||||
17121 | SLX-0.5 | 19 | 61 | 40 | 8 | 9 | 5 | 0.2 |
17122 | SLX-1 | 30 | 100 | 70 | 12 | 13 | 10 | 0.4 |
17123 | SLX-2 | 35 | 120 | 90 | 14 | 14 | 20 | 0.55 |
17124 | SLX-3 | 37 | 129 | 95 | 16 | 16 | 30 | 0.65 |
17125 | SLX-5 | 42 | 154 | 116 | 18 | 17 | 50 | 1.5 |
17125A | SLX-6.5 | 51 | 185 | 140 | 20 | 19 | 65 | 2.0 |
17126 | SLX-8 | 57 | 220 | 165 | 24 | 22 | 80 | 2.4 |
17127 | SL130 | 62 | 248 | 192 | 26 | 24 | 130 | 3.5 |
17128 | SL180 | 75 | 294 | 222 | 26 | 26 | 180 | 7.2 |
17129 | SL250 | 85 | 331 | 251 | 30 | 30 | 250 | 10.6 |
17130 | SL250Y | 80 | 323 | 243 | 30 | 30 | 250 | 8.0 |
17130A | SL320 | 85 | 346 | 264 | 38 | 30 | 320 | 9.7 |
Notas :Los modelos SL80Y y SL250Y son de tipo cabeza oscilante con el ángulo de oscilación ≮6°
