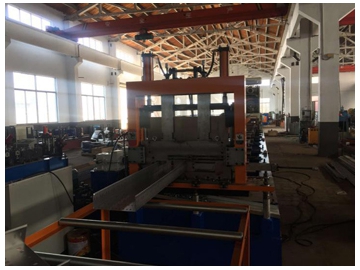

Perfiladora de bandejas de cables

Solicite un presupuesto

Nosotros: http://rollformingsolution.com/13-4-Cable-Tray-Forming-Machine.html

Descripción

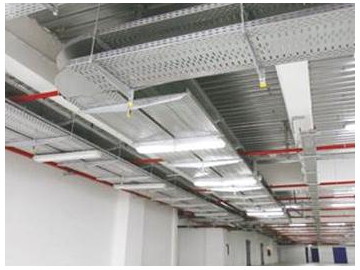

Se usan las perfiladoras de bandejas de cables con el fin de fabricar bandejas de cables mediante el perfilado en frío de rollos de acero galvanizado en caliente, cuyo espesor es de 0.6-2.0mm.

Características de la perfiladora de bandejas de cables

Velocidad de perfilado: 4-6m/min. Tolerancia de la longitud del cortado: ±2mm.
Bandejas planas y de alta precisión.
Los ejes de 75mm de diámetro, con una viga en H funcionando como base, proporcionan duración y protección contra el desgaste.
Los tornos CNC garantizan un gran rendimiento en el producto.
Para evitar desgastes en el acero, se utilizan troquelados.
Panel de control con sistemas Mitsubishi o Siemens, que son fáciles de usar y permiten que el equipo funcione de forma estable.

Especificaciones

Especificaciones
Peso	Aproximadamente 50000kgs
Dimensiones	Aproximadamente 45m x 3m x 1.5m (longitud x ancho x altura)
Color	Color principal: verde
Color	Color de advertencia: amarillo
Material adecuado
Material	Rollos galvanizados o Galvalume
Espesor	0.6-2.0mm
Ancho del rollo	Según el tamaño del producto
Límite elástico	235Mpa
Parámetros técnicos principales
Cantidad de estaciones de perfilado	Aproximadamente 24
Diámetro de los ejes de perfilado	75mm
Velocidad de perfilado	10-15m/min
Velocidad de producción	4-6m/min
Material de los rodillos	Molde de acero Gcr15 templado
Material de la cortadora	Molde de acero CR12 templado
Sistema de control	PLC Panasonic y convertidor Yaskawa
Requerimientos de energía eléctrica	Potencia del motor principal: 4x5.5kw
Requerimientos de energía eléctrica	Potencia del motor de la unidad hidráulica: 5.5kw
Voltaje eléctrico	Conforme a las necesidades del cliente
Componentes principales
Desenrollador (manual y automático)	1 juego
Dispositivo de guía	1 juego
Sistema de nivelado	1 juego

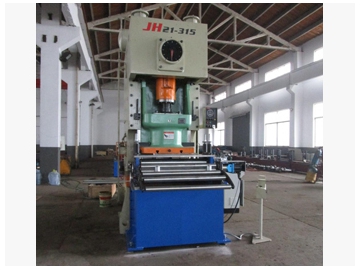

Punzonadora	1 juego
Sistema de laminación	1 juego
Sistema de cortado hidráulico	1 juego
Caja de control PLC	1 juego
Unidad hidráulica	1 juego
Mesa de transporte	1 juego

Personalizamos distintos parámetros técnicos, como el tamaño o el material. Aseguramos el excelente rendimiento del equipo luego de su entrega. No es para nada complicada su instalación, por lo que puede comenzar a funcionar de manera automática con fluidos hidráulicos conforme a las instrucciones. Puede consultar el video que les ofrecemos o preguntarles a nuestros profesionales para que los asistan en cualquier problema durante la instalación o durante su uso.

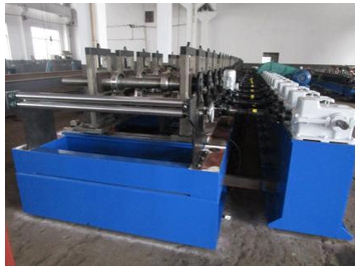

Galería
