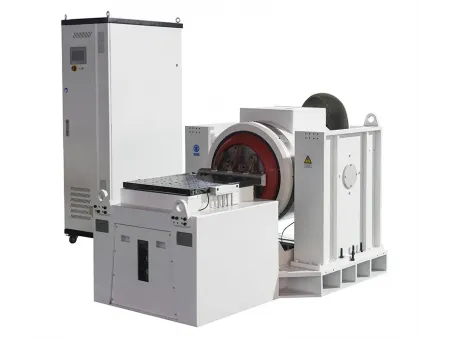

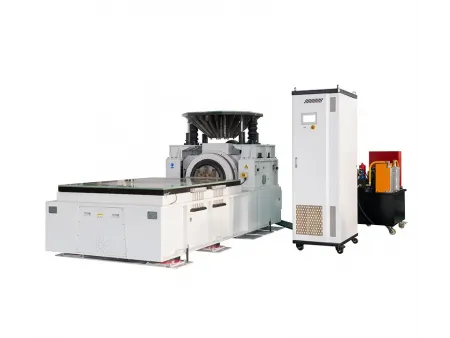

Refrigerado por aire Sistema de pruebas de vibración

Solicite un presupuesto

Sitio web: http://testchamber-ar.com/14-1-air-cooled-vibration-test-system.html

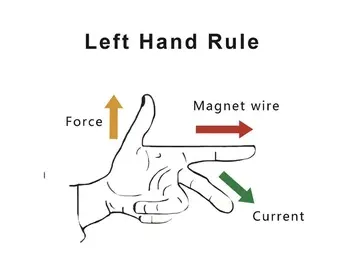

Vibrador electrodinámico diseñado para evaluar cómo se comportan y resisten los productos bajo condiciones de vibración simuladas

Nuestros sistemas de vibración con refrigeración por aire ofrecen fuerzas de excitación que van desde 1 kN hasta 70 kN. Funcionan en un amplio rango de frecuencias y están diseñados para mantener un rendimiento estable y consistente, incluso durante pruebas prolongadas. Gracias a sus controles intuitivos y su alta fiabilidad, estos vibradores son ideales para evaluar componentes electrónicos, piezas de automoción y dispositivos médicos de tamaño pequeño o mediano.

Cumplimiento de normas

Están diseñados siguiendo las normas JJG948/2018, JJG1000-2005 y GB/T 13310-2007.
Su rendimiento cumple con los estándares internacionales ISO 5344, IEC 60068-2-6 y MIL-STD-810.
Las configuraciones y funcionalidades se pueden personalizar para ajustarse a los requisitos específicos de cada prueba.

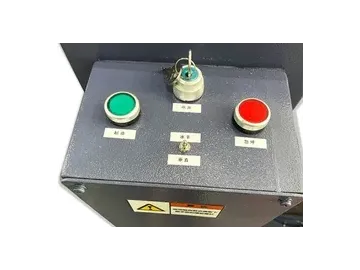

Configuraciones opcionales

Parámetros técnicos

Modelo del sistema	TS1-150	TS1.5-150	TS2-150	TS3-150	TS6-230	TS10-240	TS10D-240	TS20-320	TS20-445	TS20LS3-340	TS30-370
Senoidal/Aleatoria (kN)	1	1.5	2	3	6	10	10	20	20	20	30
Fuerza de choque (kN)	2	3	4	6	12	20	20	40/60	40/60	40/60	60/90
Rango de frecuencia (Hz)	5 - 4.500	5 - 4.500	5 - 4.500	5 - 4.000	5 - 3.500	5 - 3.000	5-4.500	5 - 3.000	5 - 2.800	5 - 3.000	5 - 2.800
Aceleración máx.(m/s²)	500	750	1.000	1.000	1.000	1.000	1.000	1.000	700	800	1.000
Velocidad máx. (m/s)	2	2	2	2	1.8	1.8	1.8	2	2	2	2
Desplazamiento máx. (mm)	25	25	25	25	51	51	51	51	51	76	51
Carga máx. (kg)	70	70	70	120	300	300	300	300	300	300	500
Masa de la armadura (kg)	2	2	2	3	6	10	10	20	28	25	30
Diámetro de la armadura (mm)	150	150	150	150	230	240	240	320	445	340	370
Frecuencia natural del cuerpo suspendido (Hz)	3	3	3	3	3	2.5	2.5	2.5	2.5	2.5	2.5
Insertos de armadura (estándar)	13×M8	13×M8	13×M8	13×M8	17×M8	17×M10	17×M10	17×M10	17×M10	21×M10	17×M10
Densidad de flujo disperso	﹤3 mT (30 Gs)	﹤ 3 mT (30 Gs)	﹤3 mT (30 Gs)	﹤ 3 mT (30 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 4 mT (40 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Frecuencia de resonancia fundamental (Hz)	3.400 (nom.) ±5%	3.400 (nom.) ±5%	3.400 (nom.) ±5%	2.900 (nom.) ±5%	2.800 (nom.) ±5%	2.400 (nom.) ±5%	3.200 (nom.) ±5%	2.600 (nom.) ±5%	2.600 (nom.) ±5%	2.600 (nom.) ±5%	2.400 (nom.) ±5%
Peso (kg)	420	420	420	510	615	930	950	1750	1750	1750	2550
Peso (kg)	420	420	420	510	615	930	950	1750	1750	1750	2550
Dimensiones (mm)	745×560×658	745×560×658	745×560×658	805×560×663	875×560×727	966×640×786	1016×640×843	1136×710×1052	1136×710×1052	1136×710×1066	1230×790×1155
Modelo del amplificador de potencia	PWA1	PWA1.5	PWA2	PWA3	PWA6	PWA10	PWA10	PWA20	PWA20	PWA20	PWA30
Potencia (kVA)	1	1.5	2	3	6	10	10	20	20	20	30
Voltaje máx. de salida (V)	50	60	60	60	90	120	120	120	120	120	120
Corriente máx. de salida (A)	20	25	35	50	70	110	110	230	230	230	300
Requerimiento de potencia (kVA)	4	4.5	5.5	6.5	16	21	21	44	44	44	54
Peso (kg)	285	285	285	285	320	320	320	330	330	330	585
Dimensiones (mm)	600×980×1150	600×980×1150	600×980×1150	600×980×1150	600×980×1150	600×980×1150	600×980×1150	600×910×1800	z	600×910×1800	600×910×1800
Modelo del equipo de refrigeración	CD200	CD200	CD200	CD200	CD1000	CD1000	CD1000	CD3000	CD3000	CD3000	CD3000
Método de refrigeración	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire
Potencia (kW)	0.75	0.75	0.75	0.75	4	4	4	7.5	7.5	7.5	7.5
Flujo de aire (m³/s)	0.1	0.1	0.1	0.1	0.33	0.33	0.33	0.46	0.46	0.46	0.46
Presión de aire (kPa)	1	1	1	1	3.5	3.5	3.5	8.8	8.8	8.8	8.8
Peso (kg)	25	25	25	25	120	120	120	235	235	235	235
Dimensiones (mm)	496×382×1005	496×382×1005	496×382×1005	496×382×1005	792×557×1260	792×557×1260	792×557×1260	915×721×1445	915×721×1445	915×721×1445	915×721×1445

Modelo del sistema	TS30LS4-445	TS40-370	TS40LS4-445	TS50-445	TS50LS3-445	TS50LS4-445	TS60-445	TS60LS3-445	TS60LS4-445	TS65LS3-480	TS70LS3-550
Senoidal/Aleatoria (kN)	30	40	40	50	50	50	60	60	60	65	70
Fuerza de choque (kN)	60/90	80/120	80/120	100/150	100/150	100/150	120/180	120/180	120/180	130/195	140/210
Rango de frecuencia (Hz)	5 - 2.600	5 - 2.800	5 - 2.600	5 - 2.600	5 - 2.600	5 - 2.500	5 - 2.600	5 - 2.600	5 - 2.500	5 - 2.700	5 - 2.500
Aceleración máx. (m/s²)	750	1.300	900	1.000	900	850	1.000	1.000	1.000	920	850
Velocidad máx. (m/s)	1.8	2	1.8	2	2	2	2	2	2	2	2
Desplazamiento máx. (mm)	100	51	100	51	76	100	51	76	100	76	76
Carga máx. (kg)	500	500	500	800	800	800	800	800	800	1,000	1,000
Masa de la armadura (kg)	40	31	45	50	55	59	60	55	60	70	82
Diámetro de la armadura (mm)	445	370	445	445	445	445	445	445	445	480	550
Frecuencia natural del cuerpo suspendido (Hz)	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Insertos de armadura (estándar)	17×M10	17×M10	17×M10	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	17×M12	33×M12
Densidad de flujo disperso	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)	﹤ 1 mT (10 Gs)
Frecuencia de resonancia fundamental (Hz)	2.400 (nom.) ±5%	2.400 (nom.) ±5%	2.400 (nom.) ±5%	2.400 (nom.) ±5%	2.300 (nom.) ±5%	2.200(nom.) ±5%	2.400 (nom.) ±5%	2.400 (nom.) ±5%	2.200(nom.) ±5%	2.300 (nom.) ±5%	2.300 (nom.) ±5%
Peso (kg)	2550	2550	2550	4550	4550	4550	4550	4550	4550	4550	7300
Dimensiones (mm)	1230×790×1231	1230×790×1155	1230×790×1231	1636×1104×1274	1636×1104×1285	1636×1104×1340	1636×1104×1274	1636×1104×1285	1636×1104×1340	1636×1104×1276	1636×1104×1276
Modelo del amplificador de potencia	PWA30	PWA40	PWA40	PWA50	PWA50	PWA50	PWA60	PWA60	PWA60	PWA70	PWA70
Potencia (kVA)	30	40	40	50	50	50	60	60	60	70	70
Voltaje máx. de salida (V)	120	120	120	120	120	120	120	120	120	120	120
Corriente máx. de salida (A)	300	400	400	500	500	500	550	550	550	580	580
Requerimientos de potencia (kVA)	54	73	73	82	82	82	95	95	95	108	110
Peso (kg)	585	700	700	780	780	780	850	850	850	900	900
Dimensiones (mm)	600×910×1800	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150	600×1000×2150
Modelo del equipo de refrigeración	CD3000	CD5000	CD5000	CD5000	CD5000	CD5000	CD7000	CD7000	CD7000	CD7000	CD7000
Método de refrigeración	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire	Refrigeración por aire
Potencia (kW)	7.5	15	15	15	15	15	22	22	22	22	22
Flujo de aire (m³/s)	0.46	1.1	1.1	1.1	1.1	1.1	1.6	1.6	1.6	1.6	1.6
Presión de aire (kPa)	8.8	7.7	7.7	7.7	7.7	7.7	7.5	7.5	7.5	7.5	7.5
Peso(kg)	235	285	285	285	285	285	390	390	390	390	390
Dimensiones (mm)	915×721×1445	1163×874×1882	1163×874×1882	1163×874×1882	1163×874×1882	1163×874×1882	1163×959×1882	1163×959×1882	1163×959×1882	1163×959×1882	1163×959×1882

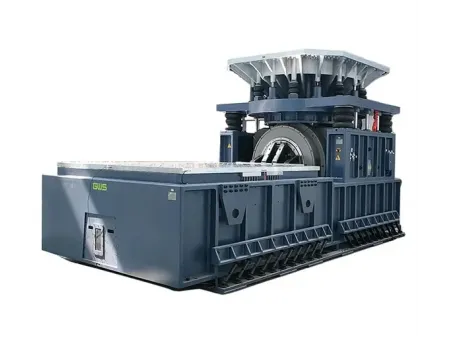

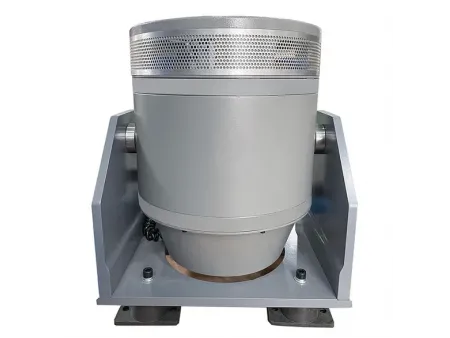

Sistema de prueba de vibración relacionado
