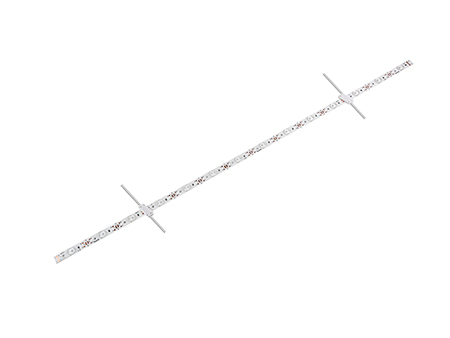

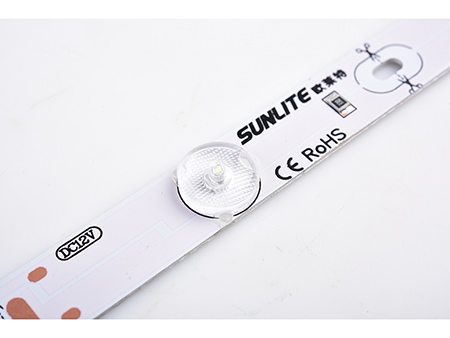

Tira LED rígida con retroalimentación T100-X10 / T100-X14
Solicite un presupuesto
Características:
- Emisión de luz uniforme sin dejar zonas oscuras ni amarillas.
- Fuente de iluminación SMD2835 de alto brillo que viene en una variedad de colores.
- Conexión e instalación sencilla.
- Lentes de alta calidad y transmitancia de luz alta y ángulo de iluminación grande.
- Espacio de líneas máximo 25-30CM, se ahorran gastos de instalación y energía.
- Según cada necesidad, se puede cortar en una variedad de longitudes.
Parámetros técnicos:
Modelo | Temperatura de color (K) | Color del LED | Cadena margarita máxima | Flujo luminoso | Ángulo de haz(°) | Voltaje nominal | Dimensiones | Potencia | Impermeable | |
(Cantidad) | (lm/pc) | (V DC) | (longitud*ancho*altura mm) | (W/pieza) | ||||||
T100-X10 | SMD2835 | 7000-800K/9000-12000K | Blanco puro | 10pcs | 1200 | 170 | 12 | 974*18*7 | 10 | No |
Blanco frío | ||||||||||
T100-X14 | SMD2835 | 7000-800K/9000-12000K | Blanco puro | 14pcs | 1680 | 170 | 12 | 994*18*7 | 14 | No |
Blanco frío |
Aclaración:
①La temperatura ambiente de prueba es de 25±2℃;
②Los datos que se mostraron con anterioridad son valores típicos y solo sirven de referencia. Los datos reales pueden variar.

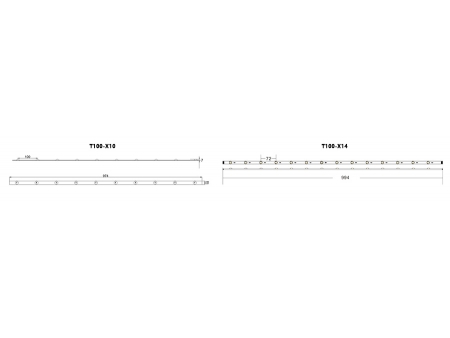

Dimensiones (Unidad:mm [in]):

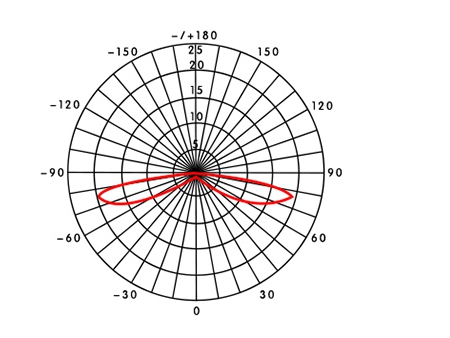

Curva de distribución de luz:

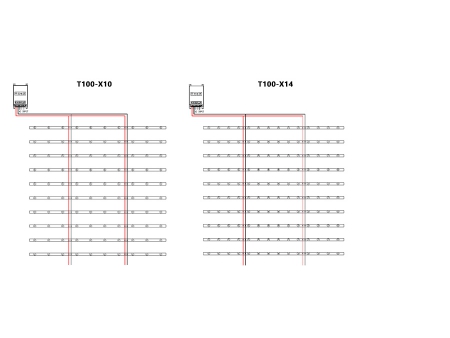

Diagrama de conexión:
Instrucciones de instalación:
- El cable de alimentación principal posee una medida de 2x1.5mm². Si las líneas de las tiras LED rígidas se deben alargar, la energía de la lámpara requiere un cable que supera los 0.75mm2 / 18 # y así previene sobrecargas en el cable de alimentación, y en consecuencia se evita un calor excesivo. La fuente de alimentación y la longitud del cable de alimentación no deben superar los 3 metros; en caso de que lo haga, incrementará las pérdidas de la línea.
- Utilizar el diagrama de conexión en el esquema de cables.
- Los tornillos en el montaje tienen que tener orificios rectos y deben poder bloquearse firmemente en el lugar indicado.
- Cuando los caminos de las tiras LED rígidas poseen un conductor de cables pelados, retire aproximadamente 10mm y luego atorníllelo en el equipo protector de aislamiento del cabezal conector.
- Sugerimos inyectar silicona (o vidrio, plástico o grasa impermeable) para asegurar un rendimiento anticorrosivo e impermeable luego de ajustar las terminales.
- No tocar los cables luego de que se complete la instalación. 13.We recommend a switching power supply with the relevant regulatory certification (short circuit protection, overvoltage protection, overcurrent protection).

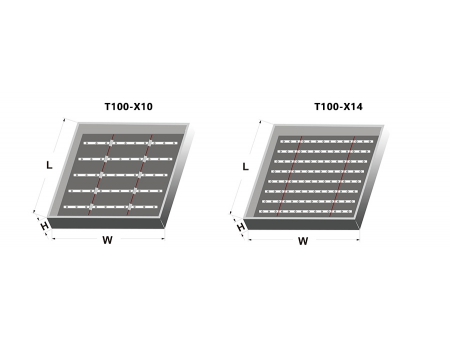

Diagrama de instalación:
Instrucciones del diagrama de instalación:
- El panel de prueba es un tablero blanco de acrílico con un espesor de 3 mm y posee una transmitancia de luz de alrededor de 54.4%.
- Utiliza un modelo de caja de luz metálico.
- Organizar uniformemente de acuerdo con los parámetros de rendimiento fotoeléctrico del producto.

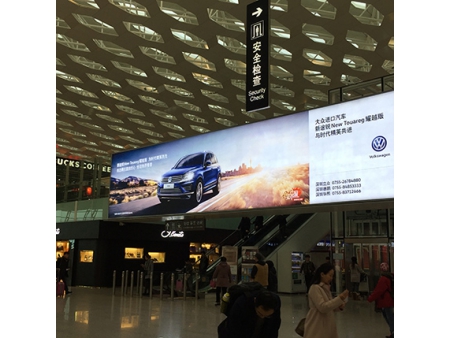

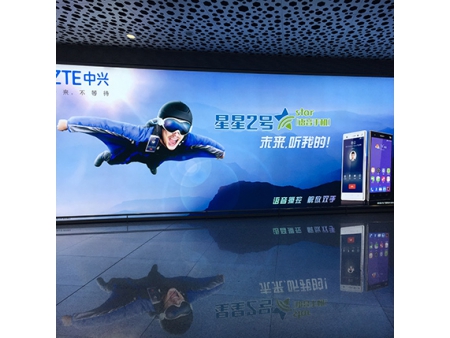

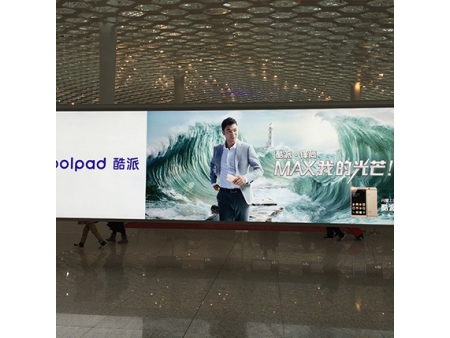

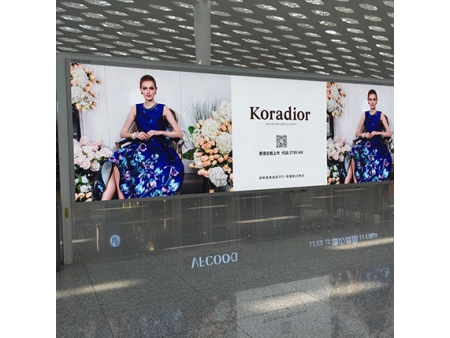

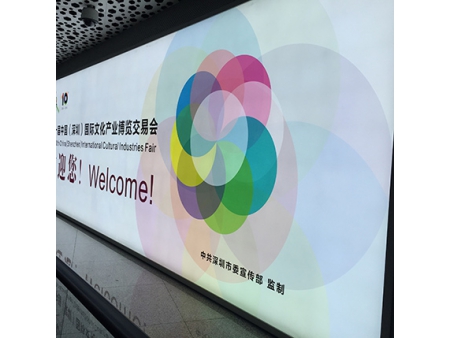

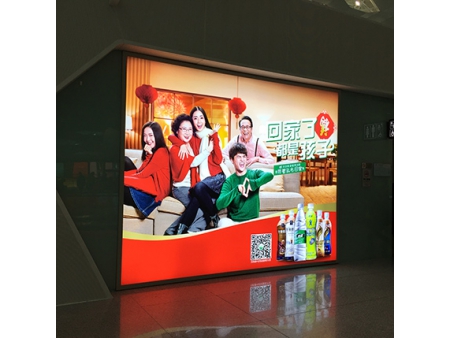

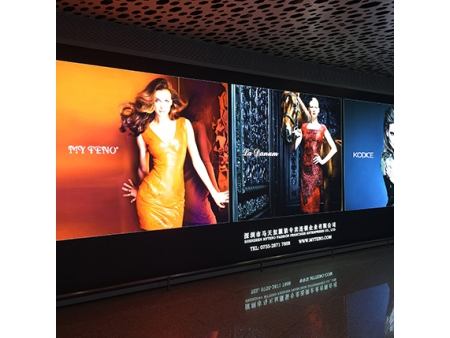

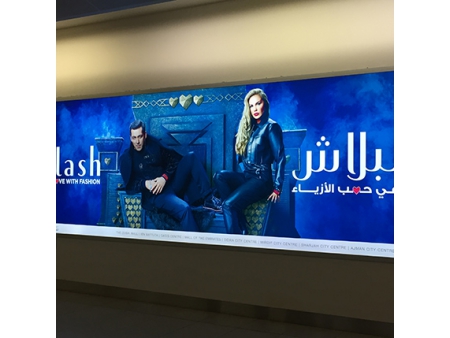

Ejemplos de usos:
