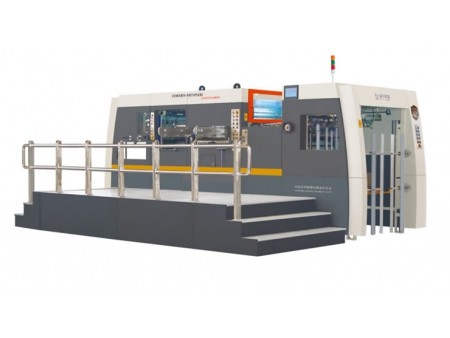

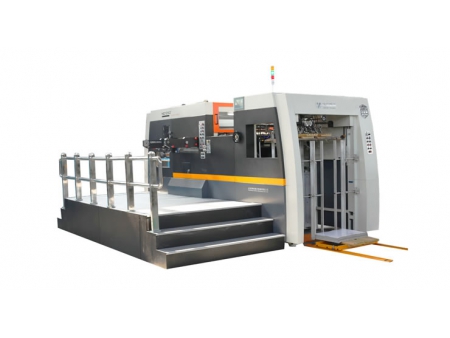

Troqueladora automática de cama plana (1050/1060x750mm)
La serie MZ de troqueladoras automáticas están diseñadas para el corte de alta precisión de cajas de colores. Gracias a su tecnología PLC de Siemens incorporada, el sistema de alimentación de esta máquina funciona a gran velocidad y de manera altamente eficiente sin interrupciones.
- Papel
- Cartón
- Plásticos semi-rígidos
- Cartón corrugado
- Placa laminada
- Cartón sólido
| Modelo | MZ 1050 |
| Tamaño máximo de la lámina | 1050*750mm |
| Tamaño mínimo de la lámina | 450*360mm |
| Tamaño máx. de corte | 1040*730mm |
| Presión máx. de corte | 300 Ton |
| Gama | Cartón corrugado de hasta 4mm, Cartón(90-2000g) |
| Precisión de corte | ±0.1mm |
| Rango de ajuste de presión | ±1mm |
| Altura de entrega del papel | 1250mm |
| Altura de alimentación del papel | 1500mm |
| Velocidad máxima | 8000 s/h |
| Tamaño del residuo | 9mm |
| Tamaño de la caja interior | 1140*756mm |
| Potencia de la máquina | 20 KW |
| Potencia del motor | 11 KW |
| Tamaño de la máquina | 5050*4400*2440mm |
| Peso de la máquina | 15.5 Ton |
| Modelo de máquina | MZ 1050Q |
| Tamaño máximo de la hoja | 1050 x 750mm |
| Tamaño mínimo de la hoja | 400 x 360mm |
| Tamaño máximo de corte | 1040 x 730mm |
| Presión máxima de corte | 3 MN (300 tons) |
| Rango de existencias | Cartón corrugado de hasta 4mm y cartón (100-2000g) |
| Precisión de corte | ±0.1mm |
| Rango de ajuste de presión | ±1mm |
| Altura de entrega de papel | 1400mm |
| Altura de alimentación del papel | 1500mm |
| Velocidad mecánica máxima | 8000sph |
| Mínimo desperdicio frontal | 9mm |
| Tamaño de la caja interior | 1140x756mm |
| Consumo de energía de la máquina | 21 kW |
| Potencia requerida | 380V, 3-PH, 50hz |
| Dimensión (L*An*Al) | 6000 x 4400 x 2440mm |
| Peso neto | 17 T |
| Modelo de máquina | MZ 1060Q |
| Tamaño máximo de la hoja | 1060 x 760mm |
| Tamaño mínimo de la hoja | 400 x 360mm |
| Tamaño máximo de corte | 1050 x 750mm |
| Presión máxima de corte | 3 MN (300 tons) |
| Rango de existencias | Cartón corrugado de hasta 4mm y cartón (100-2000g) |
| Precisión de corte | ±0.1mm |
| Rango de ajuste de presión | ±1mm |
| Altura de entrega de papel | 1400mm |
| Altura de alimentación del papel | 1500mm |
| Velocidad mecánica máxima | 7,500sph |
| Mínimo desperdicio frontal | 9mm |
| Tamaño de la caja interior | 1140x756mm |
| Consumo de energía de la máquina | 21 KW |
| Potencia requerida | 380V, 3-PH, 50hz |
| Dimensión (L*An*Al) | 6200 x 4500 x 2440mm |
| Peso neto | 17.5 T |
- Esta troqueladora de cartón corrugado está diseñada para una configuración rápida, seguridad, amplia gama de existencias y reducción de daños en las hojas de impresión.
- Capaz de manejar cartón sólido (90-2000gsm) y cartón corrugado de flauta simple de hasta 4mm.
- El alimentador ofrecerá alimentación de corriente para cartón sólido, mientras que alimentación de láminas individuales son para láminas corrugadas.
- Mesa de alimentación con tira y empuje lateral convertible para mayor precisión.
- Cuerpo de la máquina accionado por correa y de construcción de hierro fundido para un rendimiento suave y estable de la máquina.
- Sistema de línea central equipado para ser compatible con formas de corte utilizadas en troqueladoras planas de otras marcas. Y para ofrecer una configuración rápida de la máquina y cambios de trabajo.
- Función de pelado completa (sistema de pelado de triple acción y dispositivo de eliminación de residuos de borde de plomo) para ahorra el costo de mano de obra y acortar el tiempo de entrega a sus clientes.
- Sistema de entrega de pilas altas.
- Sistema de soplado de láminas/hojas y sistema de cepillo en la sección de entrega, especialmente para una recolección perfecta de placa sólida.
- Muchos dispositivos de seguridad y fotosensores están equipados para proteger a los operadores de lesiones y también para proteger la máquina de un funcionamiento incorrecto.
- Todas las piezas seleccionadas y ensambladas están construidas para un rendimiento estable y a largo plazo.
- Formato: 1060x760mm / 1050x750mm
- Velocidad mecánica máxima: 7.500 s/h

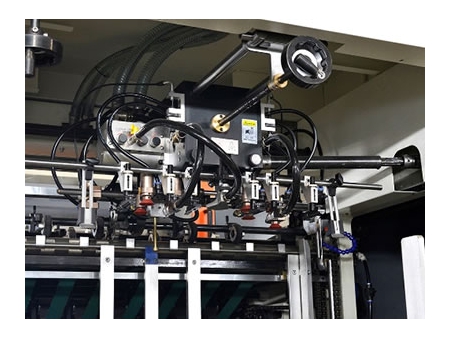

- Estación de alimentación
Sistema de alimentación personalizado.
Cuenta con cuatro pick up y cuatro cabezales de succión para llevar a cabo el ajuste del ángulo.
Alimentación de alta velocidad sin dañar el papel.Aplicable para cartón 100-2,000gsm, y E, F, C, B y flauta.

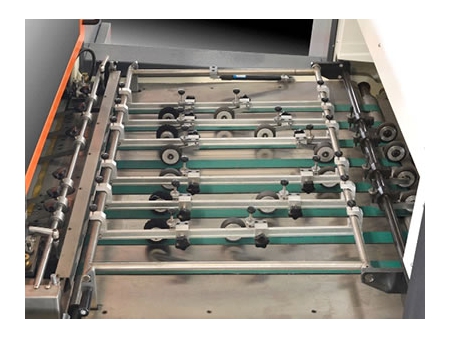

- Mesa de alimentación
La mesa de alimentación cuenta con protecciones laterales en ambos lado para facilitar el trabajo de los operarios al empujar/tirar de la mesa.

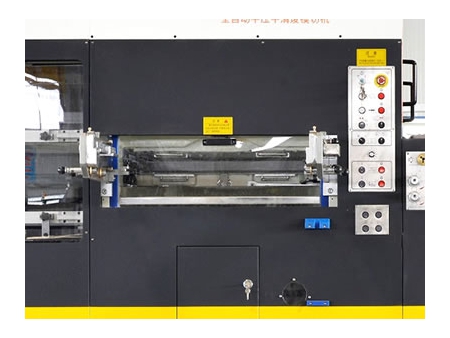

Detector fotoeléctrico para alimentación de alta velocidad y registro de precisión. - Sección de corte
Sistema de cierre neumático para mayor seguridad de los operarios al cambiar las hojas
Uso de engranajes y componentes electrónicos de marcas internacionalmente conocidas para mayor confianza de nuestros clientes. - Sección de rectificación

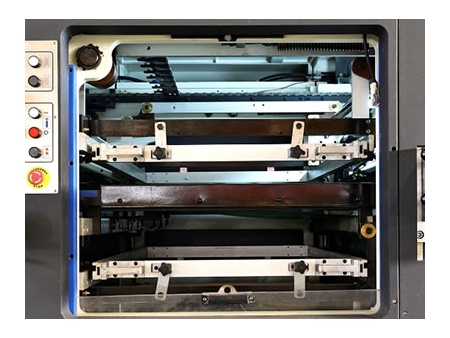

Dispositivo eléctrico de elevación para mover el marco de rectificación.
Un sistema central se utiliza para una extracción rápida.
Esta sección cuenta con un marco superior, central e inferior de rectificación (MZ 1050Q).
Rectificación doble: Lado triple y el medio del material procesado (MZ 1080Q). - Sección de entrega

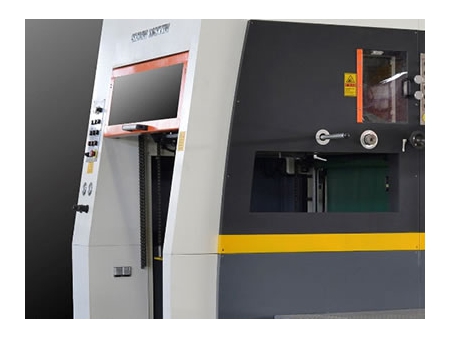

Panel de control con iconos para facilitar la operación.
Un dispositivo fotoeléctrico asegura un funcionamiento seguro y alimentación en la sección de entrega.

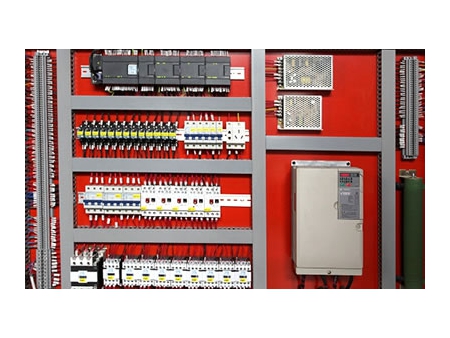

Un sistema de soplado inferior y plana asegura una entrega suave y precisa. - Sistema de control eléctrico
Tecnología PLC Siemens para minimizar errores y fallas.
Equipada con numerosos sistemas de protección para maximizar la seguridad de los operarios y de la propia máquina. La máquina de corte tiene un dispositivo de parada de emergencia que detecta errores y detiene dicha máquina para prevenir mayores desperfectos.
